Termocoppia USB RF serie TCK per test di riflusso PCB per assemblaggio elettronico

Profili termologici della serie USB RF TCK per la prova dei profili a temperatura del forno di saldatura a reflow Produzione di PCB di assemblaggio elettronico

Introduzione del prodotto

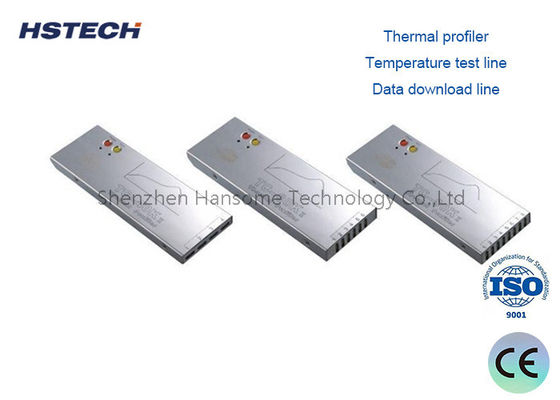

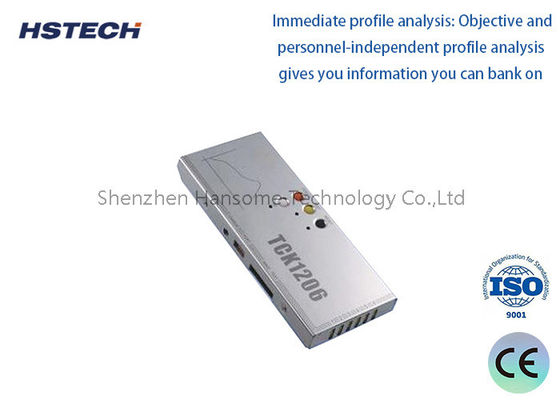

Il profiliere termico della serie TCK è un'attrezzatura professionale per la profilazione della temperatura costruita per la produzione di SMT e di assemblaggi elettronici.Equipaggiato con touch screen supporta sia la trasmissione wireless di dati USB e RFQuesto profilizzatore termico registra con precisione la curva di temperatura in tempo reale quando i prodotti passano attraverso il forno a reflow.Gli operatori possono controllare i parametri di temperatura direttamente sullo schermo touch o esportare i dati di prova per ulteriori analisiAiuta gli ingegneri a verificare le prestazioni del forno di reflow, ottimizzare il profilo di saldatura ed evitare giunture di saldatura difettose durante la produzione di assemblaggio di PCB.

Composizione standard

1. Profilizzatore termico
2. Casella isolante
3. Linea di prova di temperatura
4. Linea di download dei dati
5. Caricabatterie
6. Nastro adesivo ad alta temperatura
7. CD software
8. ️ + ️ cacciavite
9. Pincezze
10. Guanti isolanti
11. Cavi di saldatura
12. Fabbricazione a partire da prodotti della voce 8528
13. Casella degli strumenti
14. Manuale utente
15. Certificato di accettazione
16. Trasmettitore RF (Scegliere composizione)
17. Sistema di prova delle onde (scelta composizione)

Principali specifiche tecniche

1. Termocoppia: termocoppia di tipo K
2. Intervallo di campionamento:0.05sec---600sec Impostato con software
3. Dati di registrazione: 80000 punti/canale, può registrare 20 set di profili
4. Risoluzione: 0,1°C
5. Intervallo di misurazione della temperatura: 0 ‰ 1000°C
6. Accuratezza di misurazione della temperatura: ±1,0°C
7. Potenza totale: ≤ 120 mW
8. tensione di funzionamento:3.6VDC, batteria ricaricabile
9. Dimensioni: 195 (L) × 82 (W) × 21 (H) mm 195 (L) × 103 (W) × 21 (H) mm
10. Casella isolante:245(L) × 100(W) × 30(H) mm
11. Modalità di avvio: manuale, tempo specificato o temperatura specificata
12. Modalità di registrazione: Monitor/Registrazione
13. Modalità di connessione:USB/RF
14. Versione software:Profilermanager 2.0

Gestione libreria prodotto

Gestione libreria macchina

Direttore della libreria Solder

Gestore della libreria di ricette

Analisi dei dati

PWI

Temperature di picco, tempi di sovraccarico

Tempo tra Temp ((Reflow)

Inclinazione tra Temp ((Reflow)

Inclinazione tra Times (Wave)

Scenari di applicazione versatili

Il profilizzatore termico della serie TCK è altamente adattabile, svolgendo ruoli critici in un ampio spettro di settori manifatturieri:

• Assemblaggio elettronico SMT/DIP: essenziale per ottimizzare le curve di temperatura del forno a reflow e della saldatura a onde per prevenire difetti come giunti di saldatura a freddo o shock termico dei componenti.
• Rivestimenti per automobili e apparecchi: Tracciamento di temperatura di precisione per i processi di rivestimento in polvere, vernice antincolla e rinforzo di vernice per automobili.
• Produzione solare e vetro: monitoraggio dei profili termici per i processi di laminazione dei pannelli solari, temperatura del vetro e ricottura.
• Curaggio industriale e trattamento termico: profilazione accurata per il curaggio con resina epossidica, la cottura di vernice UV, la sinterizzazione dello smalto e il trattamento termico delle leghe di alluminio.

Perché scegliere il nostro profilo termico della serie TCK?

Sappiamo che la profilazione termica è la spina dorsale del controllo della qualità dei processi.A differenza dei logger di base, il nostro profilizzatore ti aiuta attivamente ad ottimizzare il tuo processo fornendo informazioni attuabili attraverso metriche PWI e regolazioni di curve simulate.batteria ricaricabile di lunga durata, e kit completo di accessori (compreso nastro ad alta temperatura, pinzette e guanti isolanti),la serie TCK è progettata per massimizzare l'efficienza operativa e ridurre al minimo la variabilità dei processi.

Pronto a perfezionare il tuo processo termico?

Non lasciate che le variazioni di temperatura compromettano la qualità o la resa dei vostri prodotti.dimostrazioni di softwareLasciate che il nostro team di ingegneri vi aiuti a ottenere la curva termica perfetta per la vostra linea di produzione.
