TCK Series Touch Screen USB RF Termoprofilatore Termico per Forno di Reflusso SMT PCB

TCK Series Touch Screen USB RF Wireless Thermal Profiler SMT Reflow Oven Temperature Profiler per Test di Profilo PCB per Saldatura a Onda Registratore di Temperatura

Introduzione al Prodotto

Nella moderna produzione elettronica e nei processi di polimerizzazione industriale, il mantenimento di profili termici precisi è fondamentale per garantire l'affidabilità del prodotto e l'integrità delle giunzioni saldate. Il termoprofilatore della serie TCK è una soluzione avanzata e ad alta precisione per il test della temperatura, progettata sia per i processi di saldatura a riflusso che a onda. In grado di testare continuamente fino a 20 set di curve di temperatura, questo profiler combina hardware robusto con software di analisi intelligente per fornire una valutazione accurata della finestra di processo e l'ottimizzazione delle curve. Progettato per ambienti di fabbrica esigenti, la serie TCK è il tuo strumento definitivo per ottenere una gestione termica impeccabile.

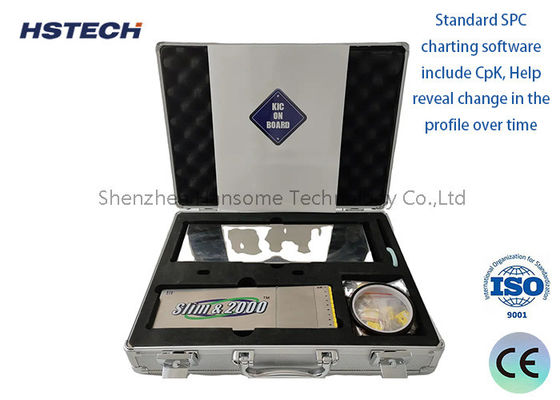

Composizione Standard

1.  Termoprofilatore
2.  Scatola isolante
3.  Linea di test della temperatura
4.  Linea di download dati
5.  Caricabatterie
6.  Nastro adesivo per alte temperature
7.  CD Software
8.  Cacciavite “+”
9.  Pinzette
10.   Guanti isolati
11.   Filo per saldatura
12.   Forbici
13.   Scatola per strumenti
14.   Manuale Utente
15.   Certificato di Accettazione
16.   Transceiver RF (Scegli Composizione)
17.   Sistema di Test a Onda (Scegli Composizione)

Specifiche Tecniche Principali

1.  Termocoppia: termocoppia tipo K
2.  Intervallo di campionamento: 0,05 sec - 600 sec Impostabile via software
3.  Dati registrati: 80000 punti/canale, può registrare 20 set di profili
4.  Risoluzione: 0,1°C
5.  Intervallo di misurazione della temperatura: 0—1000°C
6.  Precisione di misurazione della temperatura: ±1,0°C
7.  Potenza totale: ≤120mW
8.  Tensione operativa: 3,6 V CC, batteria ricaricabile
9.  Dimensioni: 195(L)×82(W)×21(H) mm 195(L)×103(W)×21(H) mm
10.   Scatola isolante: 245(L)×100(W)×30(H) mm

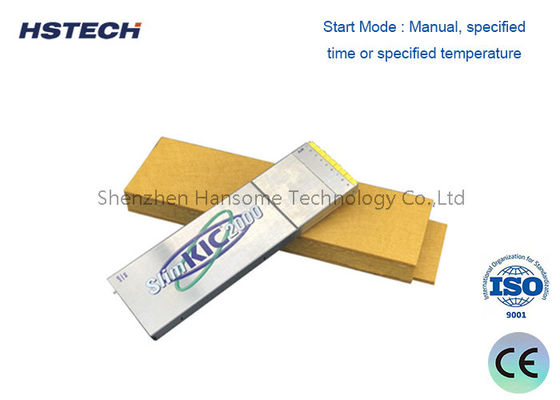

11.   Modalità di avvio: Manuale, ora specificata o temperatura specificata
12.   Modalità di registrazione: Monitoraggio/Registrazione
13.   Modalità di connessione: USB/RF
14.   Versione software: Profilermanager 2.0

Gestore Libreria Prodotti

Gestore Libreria Macchine

Gestore Libreria Saldature

Gestore Libreria Ricette

Analisi Dati

PWI

Temperatura di Picco, Tempi di superamento della temperatura

Tempi tra temperature (Riflusso)

Pendenza tra temperature (Riflusso)

Pendenza tra tempi (Onda)

Scenari Applicativi Versatili

• Assemblaggio Elettronico SMT/DIP: Essenziale per ottimizzare le curve di temperatura dei forni a riflusso e delle saldatrici a onda per prevenire difetti come saldature fredde o shock termico dei componenti.
• Verniciatura Automobilistica ed Elettrodomestici: Tracciamento preciso della temperatura per processi di verniciatura a polvere, antiaderente e di polimerizzazione delle vernici automobilistiche.
• Produzione Solare e Vetro: Monitoraggio dei profili termici per processi di laminazione di pannelli solari, tempra e ricottura del vetro.
• Polimerizzazione Industriale e Trattamento Termico: Profilazione accurata per la polimerizzazione di resine epossidiche, cottura di vernici UV, sinterizzazione di smalti e trattamento termico di leghe di alluminio.
