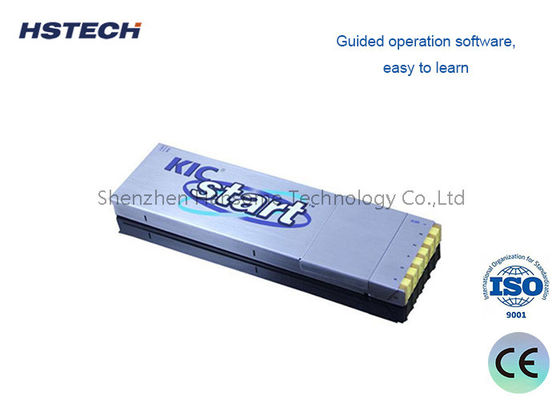

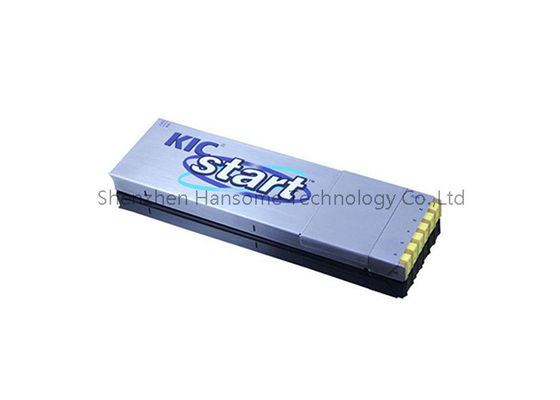

Profilizzatore termico SMT della serie TCK con trasmettitore RF con risoluzione 0.1C e nastro adesivo Hi Temp

Il profiliere termico della serie TCK è un dispositivo professionale di profilazione della temperatura ad alta precisione appositamente progettato per il forno a reflusso SMT e il monitoraggio dei processi termici industriali.Come apparecchiatura di profilazione termica di base per la fabbricazione elettronica, questo tester di profilo termico supporta la raccolta sincrona di temperatura multicanale, con 80000 punti dati per canale e una risoluzione di temperatura ultra-alta di 0,1°C,garantire la registrazione completa ed accurata dell'intera curva di temperatura di riscaldamento e raffreddamento dei lotti di produzione.

Dotato di modulo trasmettitore RF integrato, il profilizzatore termico del forno a reflow consente una trasmissione di dati wireless stabile, supportando la visualizzazione dei dati in tempo reale e lo storage dei dati offline.Confezionato con nastro adesivo professionale ad alta temperatura, è in grado di fissare saldamente le termocoppie sulle schede PCB e sui pezzi da lavorare, adattandosi agli ambienti industriali ad alta temperatura senza cadere o fallire.calibrazione del processo e ottimizzazione della qualità di varie apparecchiature di trattamento termico, è uno strumento di prova di precisione essenziale per le linee di produzione SMT standardizzate.

1. Profilizzatore termico
2. Casella isolante
3. Linea di prova di temperatura
4. Linea di download dei dati
5. Caricabatterie
6. Nastro adesivo ad alta temperatura
7. CD software
8. ️ + ️ cacciavite
9. Pincezze
10. Guanti isolanti
11. Cavi di saldatura
12. Fabbricazione a partire da prodotti della voce 8528
13. Casella degli strumenti
14. Manuale utente
15. Certificato di accettazione
16. Trasmettitore RF (Scegliere composizione)
17. Sistema di prova delle onde (scelta composizione)

1. Termocoppia: termocoppia di tipo K
2. Intervallo di campionamento:0.05sec---600sec Impostato con software
3. Dati di registrazione: 80000 punti/canale, può registrare 20 set di profili
4. Risoluzione: 0,1°C
5. Intervallo di misurazione della temperatura: 0 ‰ 1000°C
6. Accuratezza di misurazione della temperatura: ±1,0°C
7. Potenza totale: ≤ 120 mW
8. tensione di funzionamento:3.6VDC, batteria ricaricabile
9. Dimensioni: 195 (L) × 82 (W) × 21 (H) mm 195 (L) × 103 (W) × 21 (H) mm
10. Casella isolante:245(L) × 100(W) × 30(H) mm
11. Modalità di avvio: manuale, tempo specificato o temperatura specificata
12. Modalità di registrazione: Monitor/Registrazione
13. Modalità di connessione:USB/RF
14. Versione software:Profilermanager 2.0

• PWI
• Temperature di picco, tempi di sovraccarico
• Tempo tra Temp ((Reflow)
• Inclinazione tra Temp ((Reflow)
• Inclinazione tra Times (Wave)

• Validazione del processo di reflusso SMT:Stabilire e verificare i parametri ottimali per l'immersione, il picco e il TAL (Time Above Liquidus) per l'introduzione di nuovi prodotti (NPI).
• Soldeggio a onde e selettivo:Monitorare i gradienti di pre riscaldamento e le temperature del saldatore per evitare giunzioni a freddo o delaminamento dei PCB.
• Processi di curatura e di legatura:Forni a profilo UV/a cura termica per applicazioni di riempimento, rivestimento conforme e adesivo.
• Automotive & Aerospace Electronics:Generare registri termici verificabili richiesti dalla norma IATF 16949, AS9100 e da altri sistemi di gestione della qualità.
• Fabbricazione a contratto (EMS):Verificazione rapida del passaggio tra i lavori del cliente per garantire la coerenza del rendimento del primo passaggio.
• Analisi del fallimento e ricerca e sviluppo:Diagnosticare problemi di tombolazione, urinazione o bagnamento correlazionando i dati termici con le mappe dei difetti.

1. Vero Compatibilità Globale:La ricarica di tensione universale, la commutazione metrica/imperiale e il software multilingue eliminano le barriere regionali impiegare ovunque senza riconfigurazione.
2. Bassi costi di proprietà:Gli scudi termologici sostitutivi e i connettori termopari serviziabili in campo riducono le spese a lungo termine rispetto ai concorrenti delle unità sigillate.
3. Software che parla la vostra lingua:L'interfaccia utente intuitiva richiede una formazione minima; il PWI integrato elimina le congetture in modo che gli operatori - non solo gli ingegneri - possano convalidare i profili con sicurezza.
4. Resilienza della catena di fornitura:I componenti standardizzati e le partnership globali di taratura garantiscono una risposta rapida, evitando lunghi tempi di fermo in attesa di riparazioni in fabbrica.
5. Famiglia di prodotti scalabili:Iniziare con TCK-3 per le linee di base e passare a TCK-12 per le schede automobilistiche complesse utilizzando tutte la stessa piattaforma software e gli stessi accessori.

Smettila di indovinare e inizia a fare il profilo.Richiedi una valutazione gratuita dell'unità di dimostrazioneo scaricare il nostro campione di rapporto di profilo termico per vedere la serie TCK in azione.I nostri ingegneri applicativi sono pronti ad aiutarvi a selezionare la giusta configurazione del canale e lo scudo termico per la complessità specifica del forno e della scheda.
