PT100 PUR Jetting Valve HS PF PUR30CC Valvola di Dispensazione Hot Melt per Assemblaggio SMT FPC PCB

Valvola di iniezione PUR PT100 HS PF PUR30CC Valvola di dosaggio di precisione senza contatto per assemblaggio elettronico SMT FPC PCB Attrezzatura per dosaggio a getto di adesivo poliuretanico hot melt

Introduzione al prodotto

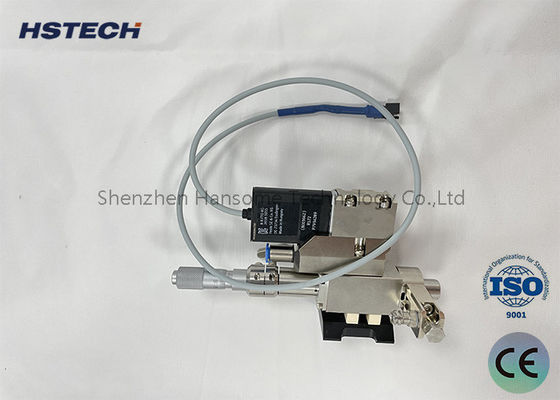

La Valvola di iniezione PUR HS‑PF‑PUR30CC è una valvola di iniezione a getto hot-melt ad alta velocità senza contatto, costruita per l'automazione industriale di precisione. Dotata di modulo di rilevamento della temperatura PT100, questa valvola di iniezione PUR fornisce un riscaldamento stabile per la colla hot-melt PUR, eliminando danni da contatto ai pezzi durante l'erogazione. Progettata per cartucce di colla da 30cc, supporta l'iniezione di punti e linee ultra-fini senza toccare i substrati. Può integrarsi perfettamente con la maggior parte delle piattaforme di movimento, ampiamente utilizzata per processi di assemblaggio di precisione SMT, FPC e PCB. Come componente di dosaggio centrale, risolve i comuni problemi come l'output di colla incoerente, il graffio del pezzo e il frequente blocco della colla nei sistemi di dosaggio a contatto tradizionali.

Presenta le seguenti caratteristiche e funzioni principali:

1. Iniezione di alta precisione: la valvola di iniezione PUR utilizza una tecnologia di iniezione avanzata per controllare la quantità, la velocità e la posizione dell'iniezione di colla in modo molto preciso. Questa accuratezza la rende adatta per applicazioni che richiedono un'applicazione di colla ad alta precisione, come il fissaggio e la sigillatura di componenti di precisione.
2. Regolabilità e programmabilità: l'attrezzatura dispone di parametri di spruzzatura regolabili, come la pressione di spruzzatura della colla, il tempo di spruzzatura della colla e la modalità di spruzzatura della colla. Ciò consente agli operatori di ottimizzare e mettere a punto in base alle esigenze specifiche dell'applicazione. Alcune valvole di iniezione PUR dispongono anche di funzioni programmabili, che possono preimpostare più modalità e percorsi di spruzzatura della colla per adattarsi a diversi requisiti di processo.
3. Produzione efficiente: la valvola di iniezione PUR ha una velocità di spruzzatura della colla e un tempo di risposta rapidi per aumentare l'efficienza produttiva. È adatta per ambienti di produzione di massa, può completare rapidamente e accuratamente il compito di rivestimento della colla e migliorare la capacità produttiva e l'efficienza della linea di produzione.
4. Forte adattabilità: la valvola di iniezione PUR è adatta per materiali di colla con una varietà di viscosità e fluidità, tra cui colla poliuretanica, colla epossidica, colla siliconica, ecc. La flessibilità dell'ugello e del design della valvola consente di adattarla a diverse proprietà della colla ed esigenze applicative.
5. Funzione di autopulizia: alcune valvole di iniezione PUR avanzate dispongono di una funzione di autopulizia, che può rimuovere la colla residua nell'ugello tramite lavaggio con fluido o gas, riducendo l'intasamento e il lavoro di manutenzione.

Principio e controllo

Valvola di iniezione PUR 30CC

1. La valvola di iniezione PUR è composta da un modulo di riscaldamento del serbatoio, un modulo di tappo pressurizzato, un modulo di riscaldamento dell'ugello, un modulo di percorso del flusso, un modulo del corpo valvola e un modulo di dissipazione del calore.
2. Il modulo di riscaldamento del serbatoio supporta il serbatoio e il riscaldamento a uno stadio con temperatura controllabile. Il riscaldamento iniziale del gel è completato.
3. Il modulo di tappo pressurizzato sigilla e pressurizza il serbatoio e controlla la pressione di uscita tramite il controller.
4. Il modulo di dissipazione del calore dissipa il calore e riduce il rumore dal corpo valvola.
5. La valvola di iniezione piezoelettrica adotta un design modulare, la parte a contatto con il gel è progettata come modulo runner e la parte non a contatto con il gel è progettata come modulo corpo valvola.
6. Il modulo di percorso del flusso può essere modificato per soddisfare i requisiti di dosaggio in diverse applicazioni.
7. Diametri degli ugelli in serie (da 40µm a 500µm).
8. Gli ugelli sono classificati in tipo a getto piatto, tipo ad ago e tipo esteso.
9. I moduli runner devono essere puliti regolarmente in un pulitore a ultrasuoni. Le guarnizioni non devono essere immerse in solventi organici. Sono necessari strumenti speciali per pulire gli ugelli per evitare danni agli ugelli.

Controller valvola a getto

1. Il touch screen controlla la valvola di iniezione piezoelettrica e il sistema di dosaggio, supporta la comunicazione MES, potente, sicuro e affidabile.
2. Il touch screen adotta la modalità di controllo grafico, i componenti del sistema di dosaggio e la funzione di visualizzazione del controllo sono visualizzati graficamente, il che è conciso e intuitivo.
3. Dispositivo di riscaldamento dell'ugello: l'ugello deve essere riscaldato a una temperatura adeguata prima dell'erogazione. Il dispositivo di riscaldamento adotta la modalità di riscaldamento a uno stadio.
4. Il riscaldamento all'ugello mantiene la temperatura costante del gel per soddisfare le migliori prestazioni del gel. Le migliori prestazioni del colloid.

Riscaldamento ugello e serbatoio

1. L'ugello deve essere riscaldato a una temperatura adeguata prima dell'erogazione. Il dispositivo di riscaldamento adotta la modalità di riscaldamento a due stadi.

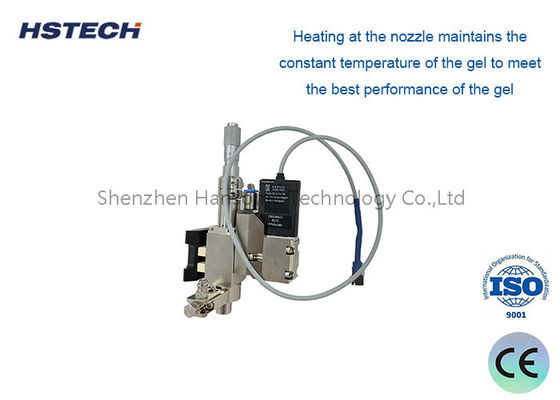

2. Il riscaldamento all'ugello mantiene la temperatura costante del gel per soddisfare le migliori prestazioni del gel. Le migliori prestazioni del colloid.

Specifiche

Vantaggi

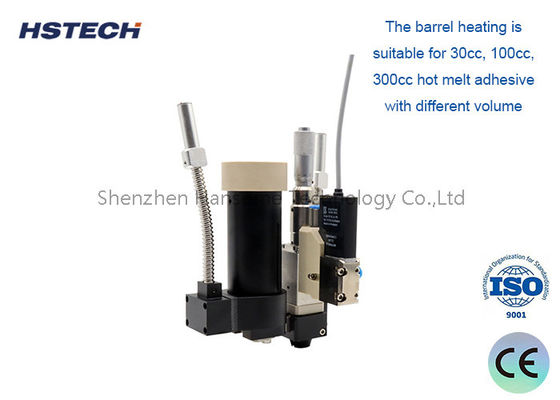

• Il riscaldamento del serbatoio è adatto per adesivi hot melt da 30cc, 100cc, 300cc di diversi volumi.
• Design modulare, facile sostituzione dei componenti, semplice debug, ampia gamma di applicazioni di processo.
• Il volume di spruzzatura può essere preciso fino a 0,3 nL, con una precisione di consistenza del punto di adesivo fino al 98%.
• È possibile realizzare una larghezza di linea minima di 0,17 mm e un diametro di punto minimo di 0,15 mm nel processo di spruzzatura di adesivo hot melt.
• Può essere abbinato a qualsiasi piattaforma di movimento sul mercato.

Scenari applicativi versatili

L'HS-PF-PUR30CC è uno strumento versatile su misura per ambienti di produzione ad alta precisione:

• Elettronica di consumo: Incollaggio strutturale di precisione, sigillatura e impermeabilizzazione in smartphone, tablet, smartwatch e auricolari TWS.
• Elettronica automobilistica: Incollaggio e sigillatura sicuri per luci per auto, cruscotti, sensori e componenti di batterie per veicoli elettrici.
• Packaging semiconduttori e LED: Micro-dosaggio per MiniLED, incollaggio di lenti ottiche e incapsulamento di chip dove è richiesta estrema precisione.
• Dispositivi medici: Applicazione di adesivo pulita e accurata per dispositivi medici monouso e apparecchiature diagnostiche sensibili.

Perché scegliere la nostra valvola di iniezione PUR?

Comprendiamo che nel micro-dosaggio, affidabilità e precisione sono non negoziabili. L'HS-PF-PUR30CC è costruito con materiali durevoli e resistenti all'usura e un design a doppio circuito d'aria che garantisce una rapida interruzione della colla a 90°, riducendo la variazione del fluido e mantenendo prestazioni costanti. La nostra struttura modulare non solo prolunga la durata dei componenti critici, ma riduce drasticamente anche i costi di manutenzione. Supportata da un supporto tecnico completo, la nostra valvola è progettata per massimizzare la tua efficienza complessiva delle attrezzature (OEE) e garantire una qualità di produzione impeccabile.

Pronto a migliorare il tuo processo di dosaggio?

Non lasciare che un'applicazione di adesivo incoerente comprometta la qualità del tuo prodotto o rallenti la tua linea di produzione. Aggiorna alla precisione e alla velocità della valvola di iniezione PUR HS-PF-PUR30CC oggi stesso. Contattaci ora per un preventivo personalizzato, schede tecniche o per discutere le tue specifiche sfide di dosaggio. Lascia che il nostro team di ingegneri ti aiuti a ottenere il legame perfetto per le tue esigenze di produzione avanzata.
