Valvola a getto PUR con design modulare HS-PF-PUR30CC per dosaggio ad alta precisione

PUR-PF-PUR30CC per la distribuzione di colla adesiva non a contatto ad alta precisione

Introduzione del prodotto

La HS-PF-PUR30CC è una valvola a getto PUR ad alte prestazioni progettata per la distribuzione di adesivi a caldo di precisione in SMT, PCBA, imballaggi per semiconduttori, assemblaggi LED,e produzione di elettronica di consumoSupporta il getto senza contatto di PUR, adesivo a caldo fuso e altri fluidi ad alta viscosità, contribuendo a raggiungere dimensioni di punti coerenti, larghezza di linea stabile,e prestazioni affidabili di incollaggio nelle linee di produzione automatizzate.

Con una camera adesiva riscaldata a 30CC e una progettazione integrata di controllo della temperatura, la valvola mantiene una viscosità adesiva stabile durante il funzionamento continuo.e fluttuazioni di volume causate da variazioni di temperatura, che lo rende adatto per applicazioni di distribuzione ad alta velocità, sotto riempimento, legame di bordo, diga e riempimento e legame strutturale.

Principio e controllo

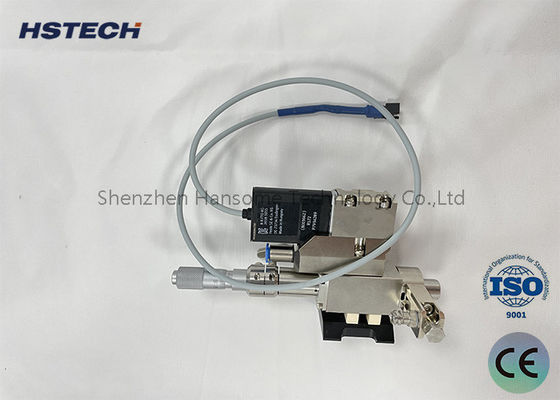

1.La valvola di iniezione PUR è composta da un modulo di riscaldamento a tamburo, un modulo di tappo a pressione, un modulo di riscaldamento a ugello, un modulo di percorso di flusso, un modulo di corpo della valvola e un modulo di dissipazione del calore.

2Il modulo di riscaldamento del barile trasporta il barile e il riscaldamento in una fase con temperatura controllabile.

3Il modulo del tappo pressurizzato sigilla e pressurizza il tamburo e controlla la pressione di uscita attraverso il controller.

4Il modulo di dissipazione del calore dissipa il calore e riduce il rumore del corpo della valvola.

5.La valvola di iniezione piezoelettrica ha un design modulare, la parte a contatto con il gel è progettata come modulo di corsa,e la parte non in contatto con il gel è progettata come modulo del corpo della valvola.

6Il modulo del percorso di flusso può essere modificato per soddisfare i requisiti di distribuzione in diverse applicazioni.

7.Diametri degli ugelli in serie (da 40 μm a 500 μm).

8Gli ugelli sono classificati in tipo a getto piatto, tipo ago e tipo estensione.

9.I moduli del corridore devono essere puliti regolarmente in un detergente ad ultrasuoni. Le guarnizioni non devono essere immerse in solventi organici. Sono necessari strumenti speciali per pulire gli ugelli per evitare danni agli ugelli..

Controller di valvola a getto

1. Il touch screen controlla la valvola di iniezione piezoelettrica e il sistema di distribuzione, supporta la comunicazione MES, potente, sicura e affidabile.

2Il touch screen adotta la modalità di controllo grafico, i componenti del sistema di distribuzione e la funzione di visualizzazione del controllo sono visualizzati graficamente, che è conciso e intuitivo.

3Dispositivo di riscaldamento con ugello: prima di essere distribuito, l'ugello deve essere riscaldato a una temperatura adeguata.

4.Il riscaldamento all'ugello mantiene la temperatura costante del gel per soddisfare le migliori prestazioni del gel.

Scaldaio a ugello e a botte

1.L'ugello deve essere riscaldato a una temperatura adeguata prima della somministrazione.

2.Il riscaldamento all'ugello mantiene la temperatura costante del gel per soddisfare le migliori prestazioni del gel.

Specificità

Vantaggi

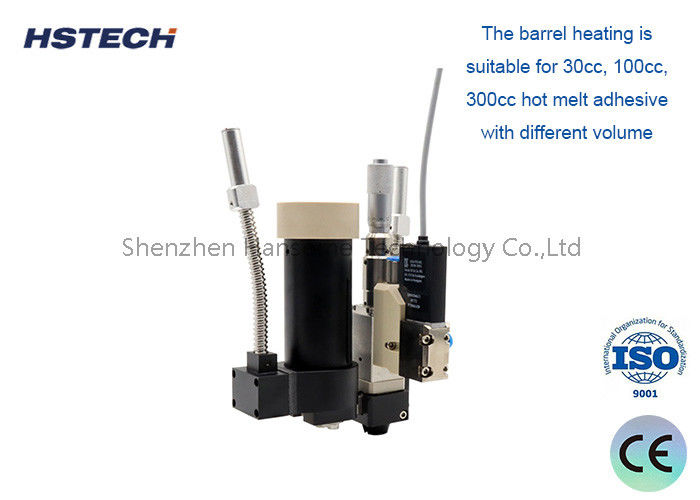

1.Il riscaldamento del barile è adatto per adesivi a fusione calda da 30cc, 100cc, 300cc con volumi diversi.

2. Disegno modulare, facile sostituzione delle parti, semplice debug, ampia gamma di applicazioni di processo.

3Il volume di spruzzatura può essere accurato fino a 0,3 nL, la precisione della consistenza dei punti di adesivo può raggiungere il 98%.

4. può essere realizzato un diametro minimo di 0,17 mm di larghezza di linea, di 0,15 mm di diametro di punto di processo di spruzzatura di colla a caldo.

5Può abbinarsi a qualsiasi piattaforma di movimento sul mercato.

Scenari di applicazione

• Assemblaggio SMT e PCBA
  Adatto per la prefissione dei componenti, il legame strutturale e la distribuzione di adesivi localizzati su PCB e schede PCBA.
• PUR Collegamento a fusione a caldo
  Utilizzato per i processi di incollaggio che richiedono adesivo PUR riscaldato, come la sigillatura del telaio, l'incollaggio dei bordi e la fissazione dell'assemblaggio.
• Produzione di elettronica di consumo
  Ideale per smartphone, tablet, wearables, fotocamere e piccoli dispositivi elettronici che richiedono un posizionamento preciso dell'adesivo.
• Assemblaggio di moduli LED e di illuminazione
  Supporta la distribuzione di adesivi per moduli LED, barre luminose, dissipatori di calore e fissaggio di componenti ottici.
• Imballaggi per semiconduttori e chip
  Può essere applicato nei processi di sottosufficienza, di presa e riempimento, di sigillamento dei bordi e di incapsulamento protettivo.
• Elettronica automobilistica e PCBA industriali
  Aiuta a migliorare la consistenza di attacco per schede di controllo, moduli sensori, moduli di alimentazione e assemblaggi ad alta affidabilità.

Perché scegliere la nostra valvola a getto HS-PF-PUR30CC PUR

• Specializzati per applicazioni PUR e a fusione a caldo
  La valvola è progettata per gestire adesivi ad alta viscosità riscaldati, rendendola adatta a processi di somministrazione PUR impegnativi.
• Qualità di getto stabile
  La progettazione integrata del percorso di riscaldamento e di flusso aiuta a mantenere la stabilità dell'adesivo, riducendo la stringa, il gocciolare e il volume dei punti incoerenti.
• Protezione dei processi senza contatto
  La distribuzione a getto riduce al minimo il contatto dell'ugello con il pezzo da lavorare, contribuendo a proteggere componenti sensibili e superfici irregolari.
• Facile integrazione nelle linee automatizzate
  Può essere montato su piattaforme di distribuzione standard e controllato tramite controllori di distribuzione o sistemi di automazione.
• Capacità pratica di 30CC
  La camera di 30CC bilancia il tempo di funzionamento continuo e l'impronta dell'attrezzatura, supportando una produzione efficiente senza ricariche frequenti.
• Progettazione facile da mantenere
  I componenti modulari consentono una pulizia più facile, la sostituzione degli ugelli e la manutenzione quotidiana, contribuendo a ridurre le interruzioni di produzione.
• Supporto tecnico disponibile
  Possiamo aiutare a confermare ugelli adatti, impostazioni di temperatura, corrispondenza del controller e parametri di processo in base al tipo e all'applicazione dell'adesivo.

Contattaci per un preventivo

Se hai bisogno di una valvola di getto PUR affidabile per la distribuzione di adesivi a fusione calda, l'HS-PF-PUR30CC può essere una buona scelta per le applicazioni di attacco automatizzato e di distribuzione di precisione.

Si prega di condividere il tipo di adesivo, la viscosità, le dimensioni dei punti richiesti o la larghezza della linea, la velocità di distribuzione, la temperatura di lavoro e i requisiti di interfaccia della macchina.Aiuteremo a raccomandare una configurazione appropriata e fornire un preventivo di conseguenza.
