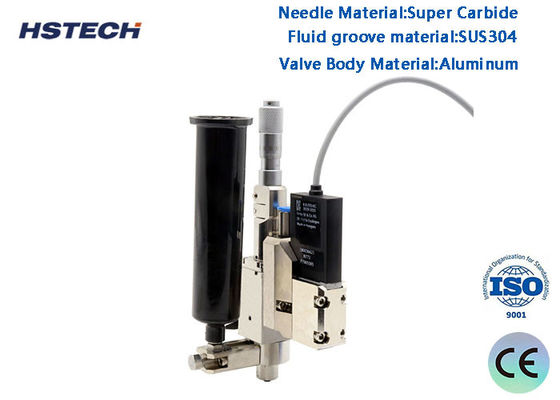

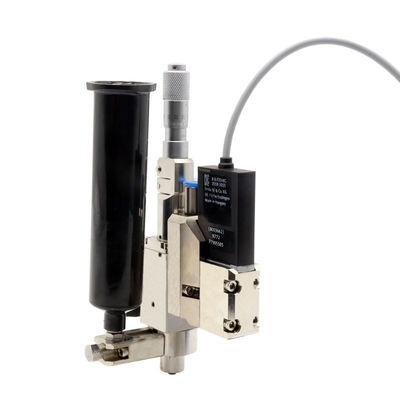

Valvola a getto in alluminio ad alta velocità HS PF 100 HS PF 200 Valvola di dosaggio a volume controllato

Valvola di getto di alluminio ad alta velocità HS PF 100 HS PF 200 Valvola di distribuzione di fluidi a volume controllato per la distribuzione di colla industriale

Le valvole a getto HS-PF-100 e HS-PF-200 sono valvole di distribuzione senza contatto ad alta velocità progettate per il controllo di precisione dei fluidi in SMT, PCBA, confezionamento di semiconduttori, assemblaggio LED,e produzione di elettronica di consumo. generando impulsi di pressione veloci, la valvola di getto espelle l'adesivo o la pasta di saldatura in micro goccioline senza toccare il substrato, contribuendo a raggiungere una dimensione di punto costante, larghezza di linea stabile,e elevata efficienza di somministrazione.

La serie HS-PF è adatta per macchine di distribuzione automatiche, braccia robotizzate e piattaforme di movimento XYZ. Può gestire fluidi SMT comuni come pasta di saldatura, adesivo UV, epossidica, sottopiena,rivestimento conforme, pasta d'argento e altri materiali a bassa o media viscosità, che lo rendono una soluzione flessibile per processi di puntatura ad alta velocità, distribuzione in linea, incapsulamento e legame.

1. La valvola a getto ad alta velocità è una valvola a getto ad alta velocità senza contatto azionata dalla pressione pneumatica e controllata da una valvola solenoide, rompendo la tradizionale tecnologia di distribuzione a contatto,non è necessario spostare l'asse Z durante il lavoro, la pressione della molla nella cavità è regolabile pressione pneumatica viene utilizzata per guidare, senza contatto jet dispensing, alta precisione, veloce controllo valvola solenoide,micrometro a scala fine per regolare la corsa, la pressione della molla nella cavità è regolabile modo raffreddato ad aria di raffreddamento fisico e raffreddamento della valvola, che migliora notevolmente le prestazioni e la vita della valvola.Migliorare le prestazioni e la durata della valvola.
2. Design esterno compatto, installazione flessibile delle attrezzature, manutenzione e manutenzione veloci.

1. Il touch screen controlla la valvola di iniezione piezoelettrica e il sistema di distribuzione, supporta la comunicazione 485, potente, sicura e affidabile.
2. Il touch screen adotta la modalità di controllo grafico, i componenti del sistema di distribuzione e la funzione di visualizzazione del controllo sono visualizzati in modo grafico, che è conciso e intuitivo.
3. Dispositivo di riscaldamento con ugello:Il ugello deve essere riscaldato a una temperatura adeguata prima di essere distribuito.
4. Il riscaldamento all'ugello mantiene la temperatura costante del gel per soddisfare le migliori prestazioni del gel.

• Distribuzione SMT e PCBA
  Adatto per il getto di pasta di saldatura, la fissazione dei componenti, il punteggiamento adesivo e il rivestimento conforme su PCB e schede PCBA.
• Imballaggi per semiconduttori e chip
  Può essere utilizzato per il sotto riempimento, la diga e il riempimento, la sigillatura dei bordi e l'incapsulamento di precisione nei processi di imballaggio dei semiconduttori ed elettronici.
• Assemblaggio di moduli LED e ottici
  Supporta la distribuzione di adesivi per moduli LED, lenti ottiche, barre luminose e piccoli assemblaggi elettronici.
• Produzione di elettronica di consumo
  Ideale per smartphone, dispositivi indossabili, fotocamere, cuffie TWS e piccoli dispositivi che richiedono un posizionamento preciso e rapido del fluido.
• Elettronica automobilistica e industriale
  Aiuta a migliorare la consistenza di distribuzione per moduli sensori, schede di controllo, moduli di alimentazione e assemblaggi ad alta affidabilità.
• Ricerca e sviluppo e produzione flessibile
  Adatto per lo sviluppo di prototipi, la produzione di piccoli lotti e l'ottimizzazione dei processi in cui sono richiesti parametri di distribuzione flessibili.

• Distribuzione senza contatto ad alta velocità
  Il principio di gettaggio aiuta a proteggere i componenti sensibili e le superfici irregolari mantenendo al contempo una prestazione di distribuzione rapida.
• Forte flessibilità dei processi
  Compatibile con molteplici piattaforme di distribuzione e di automazione, facilitando l'adattamento ai diversi requisiti di produzione.
• Qualità della distribuzione costante
  Progettato per supportare la formazione stabile di goccioline e la produzione ripetibile di fluidi, contribuendo a ridurre la variazione delle dimensioni dei punti e i difetti del processo.
• Facile da integrare e mantenere
  La progettazione modulare supporta la sostituzione dell'ugello, la pulizia del percorso del fluido e l'integrazione con le apparecchiature di somministrazione esistenti.
• Adatti a linee di produzione automatizzate
  Può essere montato su macchine di distribuzione standard e piattaforme di movimento, supportando flussi di lavoro semiautomatici o completamente automatici.
• Supporto tecnico disponibile
  Possiamo aiutarvi a confermare modelli adatti, ugelli, compatibilità dei fluidi, corrispondenza dei controller e parametri di processo in base alla vostra applicazione.

Se avete bisogno di una valvola a getto ad alta velocità per la distribuzione SMT, il getto di pasta di saldatura o l'applicazione di adesivi di precisione, l'HS-PF-100 e l'HS-PF-200 possono essere opzioni pratiche per la vostra linea di produzione.

Si prega di condividere il tipo di fluido, la viscosità, le dimensioni dei punti richiesti o la larghezza della linea, la velocità di distribuzione, la pressione di lavoro e i requisiti dell'interfaccia della macchina.Aiuteremo a raccomandare un modello adatto e fornire un preventivo di conseguenza.
