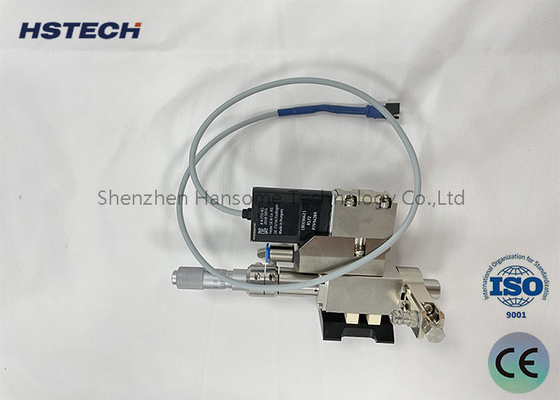

Valvola di distribuzione personalizzabile per diverse applicazioni 30CC Valvola di iniezione PUR

Valvola a getto PUR 30CC

Composizione della valvola di iniezione PUR:

La valvola di iniezione PUR è composta da più componenti: un modulo di riscaldamento a tamburo, un modulo a tappo a pressione, un modulo di riscaldamento a ugello, un modulo di percorso di flusso, un modulo di corpo della valvola,e un modulo di dissipazione del calore.

Funzione del modulo di riscaldamento in barile:

Il modulo di riscaldamento del barile sostiene il barile e fornisce un riscaldamento controllato in una sola fase per avviare efficacemente il processo di riscaldamento del gel.

Ruolo del modulo di copertura a pressione:

Il modulo del tappo a pressione assicura che il tamburo rimanga saldamente sigillato e pressurizzato, gestendo la pressione di uscita tramite un regolatore.

Efficienza del modulo di dissipazione del calore:

Il modulo di dissipazione del calore dissipa efficacemente il calore e riduce al minimo il rumore emesso dal corpo della valvola.

Progettazione modulare della valvola di iniezione piezoelettrica:

La valvola di iniezione piezoelettrica ha un design modulare, la parte in contatto con il gel è nota come modulo runner, mentre la parte non in contatto comprende il modulo del corpo della valvola.

Personalizzazione del modulo di percorso del flusso:

Il modulo di percorso di flusso può essere personalizzato per soddisfare le esigenze di distribuzione di varie applicazioni.

Intervallo di diametro dell'ugello:

I diametri degli ugelli sono disponibili nell'intervallo da 40 μm a 500 μm.

Tipi di ugelli:

Gli ugelli sono classificati in tre tipi: a getto piatto, ago e estensione.

Pulizia del modulo del corridore e dell'ugello:

La pulizia regolare dei moduli del corridoio deve essere effettuata con un detergente ad ultrasuoni, con la cautela di non immergere i sigilli in solventi organici.La pulizia degli ugelli richiede l'uso di strumenti specifici per evitare danni.

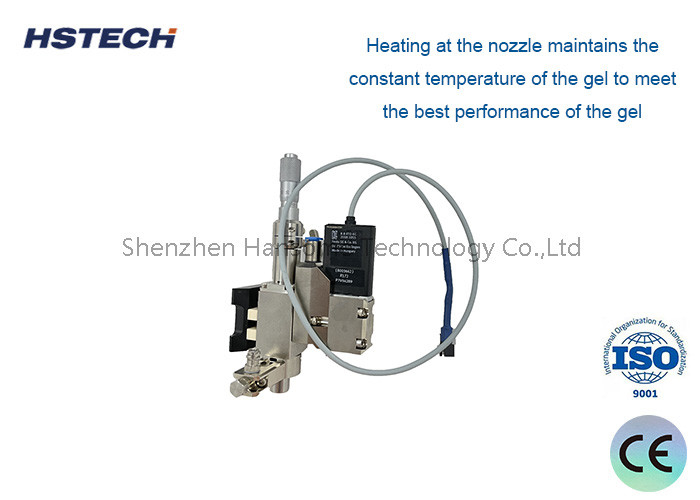

Scaldaio a ugello e a botte

1. Prima della somministrazione, l'ugello deve essere riscaldato a una temperatura adeguata utilizzando una modalità di riscaldamento in due fasi fornita dal dispositivo di riscaldamento.

2. Mantenendo l'ugello a temperatura costante, viene garantita una prestazione ottimale del gel, consentendo al colloide di funzionare al suo massimo efficienza.


Specificità


Vantaggi


Compatibilità con il riscaldamento in barile:

Il sistema di riscaldamento del barile è compatibile con una varietà di volumi di adesivi a fusione a caldo, tra cui 30cc, 100cc e 300cc.

Vantaggi della progettazione modulare:

La progettazione modulare facilita la facile sostituzione delle parti, il semplice debug e consente una vasta gamma di applicazioni di processo.

Precisione dello spruzzo:

Il volume di spruzzo può raggiungere una precisione di 0,3 nL, con una precisione di consistenza del punto di adesivo spruzzo impressionante fino al 98%.

Capacità di linee sottili e punti:

Il processo di spruzzatura della colla di fusione calda è in grado di ottenere una larghezza minima di linea di 0,17 mm e un diametro minimo di 0,15 mm.

Integrazione della piattaforma di movimento:

Può essere integrato senza soluzione di continuità con qualsiasi piattaforma di movimento attualmente disponibile sul mercato.


Campo di applicazione


SMT/FPC/PCB, assemblaggio, assemblaggio di display a schermo piatto, imballaggio a semiconduttori, industria dei LED, industria delle attrezzature mediche, industria della lingerie senza marcatura.
