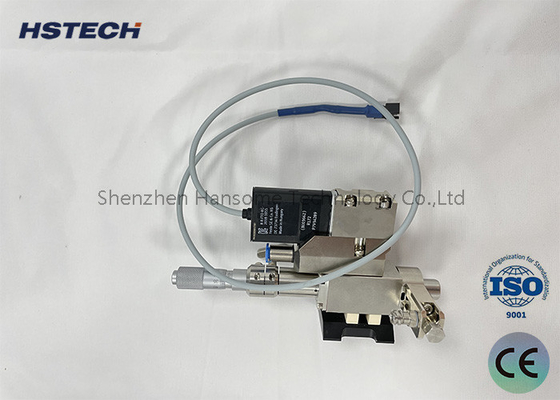

Valvola di distribuzione PUR ad alte prestazioni HS-PF-PUR30CC per varie applicazioni

Valvola a getto PUR 30CC

1. La valvola di iniezione PUR è composta da diversi moduli: un modulo di riscaldamento a tamburo, un modulo a tappo pressurizzato, un modulo di riscaldamento a ugello, un modulo di percorso di flusso, un modulo del corpo della valvola e un modulo di dissipazione del calore.

2. Il modulo di riscaldamento del barile sostiene il barile e fornisce un riscaldamento controllato in una sola fase per avviare il processo di riscaldamento del gel.

3. Il modulo del tappo pressurizzato garantisce che il tamburo sia sigillato e pressurizzato, gestendo la pressione di uscita tramite un regolatore.

4. Il modulo di dissipazione del calore dissipa efficacemente il calore e riduce al minimo il rumore emesso dal corpo della valvola.

5. La valvola di iniezione piezoelettrica ha un design modulare. La sezione a contatto con il gel è configurata come modulo runner, mentre la sezione senza contatto è il modulo del corpo della valvola.

6. Il modulo di percorso di flusso può essere personalizzato per soddisfare le esigenze di distribuzione in varie applicazioni.

7. I diametri degli ugelli sono disponibili in una gamma compresa tra 40 μm e 500 μm.

8. Gli ugelli sono classificati in tre tipi: a getto piatto, ago e estensione.

9. I moduli runner richiedono una pulizia regolare in un detergente ad ultrasuoni. È fondamentale evitare di immergere i sigilli in solventi organici. La pulizia degli ugelli richiede strumenti speciali per evitare danni.


Scaldaio a ugello e a botte

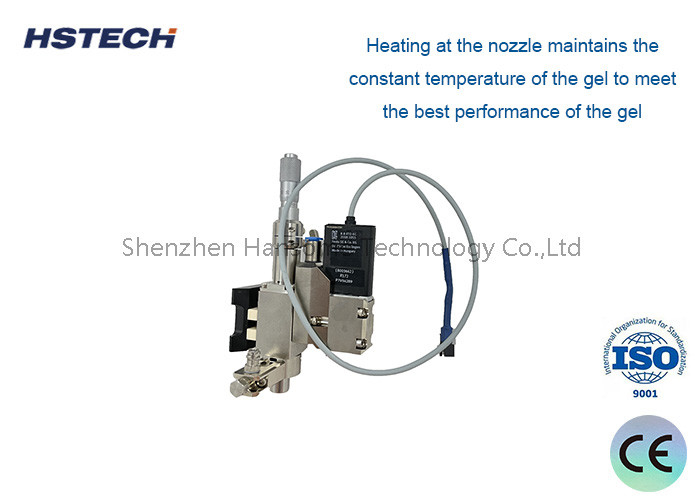

1. Prima della somministrazione, l'ugello deve essere riscaldato a una temperatura adeguata.

2. Mantenendo una temperatura costante presso l'ugello, viene garantita la prestazione ottimale del gel, consentendo al colloide di funzionare al meglio.


Specificità


Vantaggi
1.Il riscaldamento del barile è adatto per adesivi a fusione calda da 30cc, 100cc, 300cc con volumi diversi.
2. Disegno modulare, facile sostituzione delle parti, semplice debug, ampia gamma di applicazioni di processo.
3Il volume di spruzzatura può essere accurato fino a 0,3 nL, la precisione della consistenza dei punti di adesivo può raggiungere il 98%.
4. può essere realizzato un diametro minimo di 0,17 mm di larghezza di linea, di 0,15 mm di diametro di punto del processo di spruzzatura di colla a caldo.
5Può abbinarsi a qualsiasi piattaforma di movimento sul mercato.

Campo di applicazione
SMT/FPC/PCB, assemblaggio, assemblaggio di display a schermo piatto, imballaggio a semiconduttori, industria dei LED, industria delle attrezzature mediche, industria della lingerie senza marcatura.
