PT100 PUR Jet Valve HS-PF-PUR30CC Valvola di distribuzione per SMT/FPC/PCB assembly

PT100 PUR Jet Valve HS-PF-PUR30CC Valvola di distribuzione per SMT/FPC/PCB,assemblaggio

Introdurre
La valvola a getto PUR è un dispositivo utilizzato per spruzzare con precisione adesivo di poliuretano (Polyurethane Adhesive) o simili materiali liquidi ad alta viscosità.industria automobilistica, aerospaziale e altri settori industriali che richiedono un'applicazione precisa di colla.

The working principle of PUR Jetting Valve is to spray polyurethane glue or other high-viscosity liquid materials from the nozzle through pneumatic or electromechanical driving to form precise glue lines or spots

Ha le seguenti caratteristiche e funzioni principali:

1.Jetting ad alta precisione: PUR Jetting Valve utilizza una tecnologia avanzata per controllare la quantità, la velocità e la posizione dell'iniezione di colla in modo molto preciso.Questa precisione lo rende adatto per applicazioni che richiedono un'applicazione di colla di alta precisione, come il fissaggio e la sigillatura di componenti di precisione.

2- regolabilità e programmabilità: l'apparecchiatura ha parametri di spruzzatura regolabili, quali la pressione di spruzzatura della colla, il tempo di spruzzatura della colla e la modalità di spruzzatura della colla.Ciò consente agli operatori di perfezionare e ottimizzare in base alle esigenze specifiche dell'applicazioneAlcune valvole a getto PUR hanno anche funzioni programmabili, che possono preimpostare più modalità e percorsi di spruzzatura della colla per adattarsi ai diversi requisiti del processo.

3.Produczione efficiente: PUR Jetting Valve ha una velocità di spruzzatura della colla veloce e un tempo di risposta per aumentare l'efficienza della produzione.può completare rapidamente e con precisione il compito di rivestimento con colla, e migliorare la capacità produttiva e l'efficienza della linea di produzione.

4Forte adattabilità: la valvola di gettaggio PUR è adatta per materiali adesivi con una varietà di viscosità e fluidità, tra cui colla poliuretanica, colla epossidica, colla di silicone, ecc.La flessibilità della progettazione dell'ugello e della valvola consente di adattarla alle diverse proprietà della colla e alle esigenze di applicazione.

5Funzione di auto-pulizia: alcune valvole a getto PUR avanzate hanno una funzione di auto-pulizia, che può rimuovere la colla residua nell'ugello attraverso il lavaggio del liquido o del gas di pulizia,riduzione dei lavori di intasamento e manutenzione.

Principio e controllo

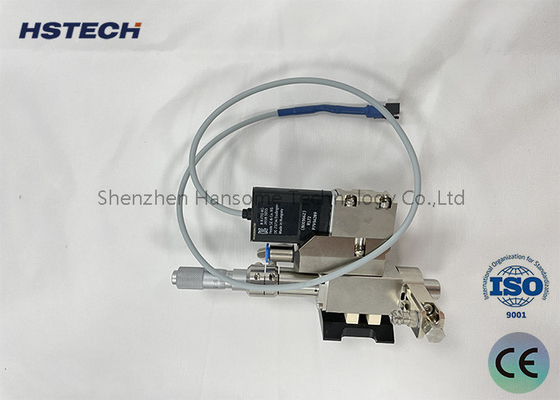

Valvola a getto PUR 30CC
1.La valvola di iniezione PUR è composta da un modulo di riscaldamento a tamburo, un modulo di tappo a pressione, un modulo di riscaldamento a ugello, un modulo di percorso di flusso, un modulo di corpo della valvola e un modulo di dissipazione del calore.

2Il modulo di riscaldamento del barile trasporta il barile e il riscaldamento in una fase con temperatura controllabile.

3Il modulo del tappo pressurizzato sigilla e pressurizza il tamburo e controlla la pressione di uscita attraverso il controller.

4Il modulo di dissipazione del calore dissipa il calore e riduce il rumore del corpo della valvola.

5.La valvola di iniezione piezoelettrica ha un design modulare, la parte a contatto con il gel è progettata come modulo di corsa,e la parte non in contatto con il gel è progettata come modulo del corpo della valvola.

6Il modulo del percorso di flusso può essere modificato per soddisfare i requisiti di distribuzione in diverse applicazioni.

7.Diametri degli ugelli in serie (da 40 μm a 500 μm).

8Gli ugelli sono classificati in tipo a getto piatto, tipo ago e tipo estensione.

9.I moduli del corridore devono essere puliti regolarmente in un detergente ad ultrasuoni. Le guarnizioni non devono essere immerse in solventi organici. Sono necessari strumenti speciali per pulire gli ugelli per evitare danni agli ugelli..

Controller di valvola a getto
1Il touch screen controlla la valvola di iniezione piezoelettrica e il sistema di distribuzione, supporta la comunicazione MES, potente, sicura e affidabile.

2. Il touch screen adotta la modalità di controllo grafico, i componenti del sistema di distribuzione e la funzione di visualizzazione del controllo sono visualizzati graficamente, che è conciso e intuitivo.

3Dispositivo di riscaldamento con ugello: l'ugello deve essere riscaldato a una temperatura adeguata prima della somministrazione.

4.Il riscaldamento all'ugello mantiene la temperatura costante del gel per soddisfare le migliori prestazioni del gel.

Scaldaio a ugello e a botte

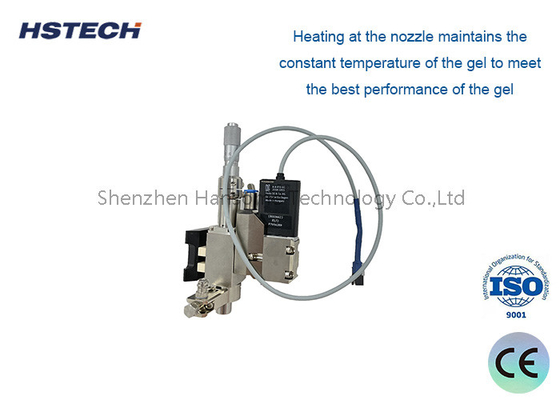

1.L'ugello deve essere riscaldato a una temperatura adeguata prima della somministrazione.

2.Il riscaldamento all'ugello mantiene la temperatura costante del gel per soddisfare le migliori prestazioni del gel.

Specificità

Vantaggi

1.Il riscaldamento del barile è adatto per adesivi a fusione calda da 30cc, 100cc, 300cc con volumi diversi.

2. Disegno modulare, facile sostituzione delle parti, semplice debug, ampia gamma di applicazioni di processo.

3Il volume di spruzzatura può essere accurato fino a 0,3 nL, la precisione della consistenza dei punti di adesivo può raggiungere il 98%.

4. può essere realizzato un diametro minimo di 0,17 mm di larghezza di linea, di 0,15 mm di diametro di punto del processo di spruzzatura di colla a caldo.

5Può abbinarsi a qualsiasi piattaforma di movimento sul mercato.

Campo di applicazione

SMT/FPC/PCB, assemblaggio, assemblaggio di display a schermo piatto, imballaggio a semiconduttori, industria dei LED, industria delle attrezzature mediche, industria della lingerie senza marcatura.
