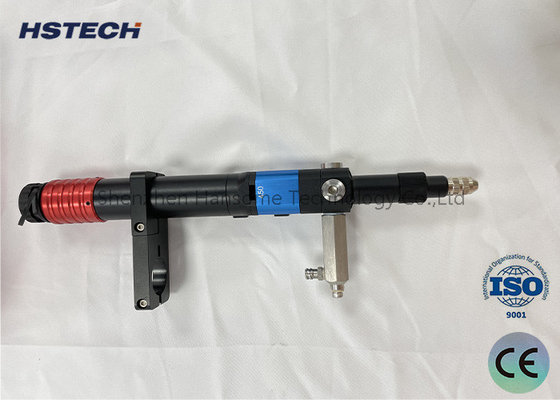

Valvola di distribuzione leggera per micro applicazioni

Introduzione alla macchina

Le valvole a vite a tubo singolo sono prodotti di misurazione volumetrica e di trasporto di precisione, adatti a una varietà di occasioni di trasporto quantitativo ad alta precisione.La pompa a vite a singolo componente adotta una struttura a spirale, la vite e lo statore sono progettati per auto-sigillamento, la vite ruota nella cavità dello statore per realizzare una funzione di trasporto quantitativa.e non influisce sulle caratteristiche del mezzo. Allo stesso tempo può essere invertito attraverso il motore di aspirazione indietro, facile da realizzare la rottura dell'adesivo, la soluzione perfetta per il processo di somministrazione di gocciolante, tirando il problema.

1- Trasporto volumetrico di fluidi

2.Servo motor drive

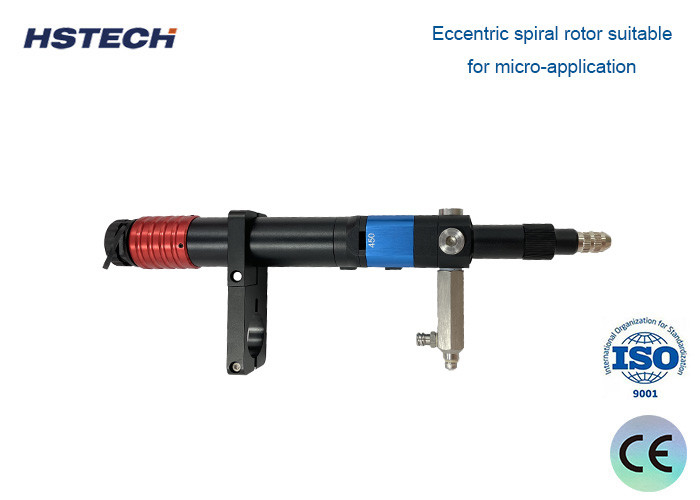

3.Rotore a spirale eccentrico adatto a micro applicazioni

4.Statore con eccellente resistenza alla corrosione

5Valvola di distribuzione leggera per applicazioni di distribuzione di micro applicazioni

6. Adatto per gel da bassa a alta viscosità

7.Stabile produzione di colla e elevata precisione di distribuzione.

8Nessun problema di gocciolante o di estrazione.

Principio di funzionamento

1Il sistema di misurazione e di riempimento volumetrico della valvola a vite a tubo singolo (valvola a vite a parte singola) si basa sul principio del pistone infinito, con una progettazione ermetica tra il rotore e lo statore,e il rotore che ruota all'interno del nucleo dello statore per ottenere la consegna quantitativa del colloide per fluidi di bassa a alta viscosità del liquido.

2Il nucleo di ciascuna applicazione si basa su pompe di misurazione volumetrica, in grado di garantire la stabilità della pressione e le caratteristiche lineari della pompa.determinazione della relazione tra la velocità della pompa, tempo e portata, in modo che il materiale costante possa essere misurato sia per tempo che per velocità di rotazione della pompa.

3. dai fluidi a bassa a alta viscosità, resistenti all'abrasione e altamente riempiti che sono sensibili alla struttura, la distribuzione non è influenzata dalla viscosità.

Statore e rotore per valvole a vite
1. Il nucleo dello statore è realizzato in FFKM, FKM, NBR, opzionale.La superficie viene fresata finemente dopo la fresatura a ciclone per aumentare la finitura superficiale elevataIl nucleo dello statore e l'alloggiamento dello statore sono stampati per garantire l'accuratezza dell'allineamento dello statore e del rotore.
2. Il materiale dell'albero motore è SUS304, la superficie è finemente macinata dopo lavorazione a tornio CNC per aumentare la finitura superficiale elevata (0,40).che garantisce che la vite non si soffochi con la rotazione ad alta velocità della canna motrice (la velocità massima può essere fino a 2.2 giri/secondo).
3Il materiale della vite è in acciaio inossidabile importato.di cui la superficie è finemente macinata dopo la fresatura a ciclone e successivamente placcata con titanio per aumentare l'elevata finitura superficiale e la resistenza all'usuraÈ disponibile anche materiale ceramico.
4La combinazione del rotore e dello statore forma uno spazio sigillato e il motore estrae continuamente le particelle di colla ruotando il rotore per formare un effetto di sputazione stabile.

Specificità

Caratteristiche e vantaggi del prodotto

Alta precisione di distribuzione della colla

Adottando l'azionamento del servomotore e l'alimentazione della barra a vite eccentrica, in modo che l'adesivo possa essere prodotto in modo continuo e stabile.

Ampia gamma di viscosità della colla e volumi di sputa

La regolazione della velocità del motore e della pressione del gas può essere utilizzata per distribuire diverse viscosità di colla e cambiare rapidamente la quantità di sputa di colla.

Nessuna goccia o estrazione di colla

Il motore si invertisce e risucchia, risolvendo facilmente il problema del gocciolamento e del tiraggio della colla.

Grande adattabilità dello statore

Lo statore è resistente alla corrosione media e ha una lunga durata di vita, il che riduce notevolmente il costo complessivo di proprietà dell'utente.

Misurazione volumetrica

Vero trasporto volumetrico, la portata non è influenzata dalle variazioni di pressione.

Alta pressione di uscita

Pressione di uscita di una singola pompa ≥ 20 bar

Campi di applicazione

Automotive, elettronica, aerospaziale, energia rinnovabile, industria alimentare, farmaci, biotecnologia, stampa 3D
