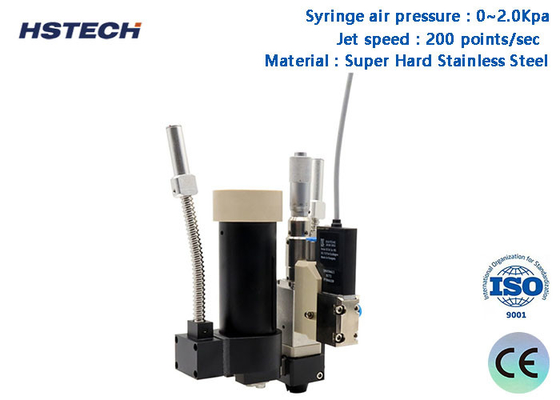

Valvola a getto PEEK 30CC PUR con riscaldamento in una fase con controllo

Valvola a getto PEEK 30CC PUR con riscaldamento in una fase con controllo

Principio e controllo

Valvola a getto PUR 30CC:
1.La valvola di iniezione PUR è composta da un modulo di riscaldamento a tamburo, un modulo di tappo a pressione, un modulo di riscaldamento a ugello, un modulo di percorso di flusso, un modulo di corpo della valvola e un modulo di dissipazione del calore.

2Il modulo di riscaldamento del barile trasporta il barile e il riscaldamento in una fase con temperatura controllabile.

3Il modulo del tappo pressurizzato sigilla e pressurizza il tamburo e controlla la pressione di uscita attraverso il controller.

4Il modulo di dissipazione del calore dissipa il calore e riduce il rumore del corpo della valvola.

5.La valvola di iniezione piezoelettrica ha un design modulare, la parte a contatto con il gel è progettata come modulo di corsa,e la parte non in contatto con il gel è progettata come modulo del corpo della valvola.

6Il modulo del percorso di flusso può essere modificato per soddisfare i requisiti di distribuzione in diverse applicazioni.

7.Diametri degli ugelli in serie (da 40 μm a 500 μm).

8Gli ugelli sono classificati in tipo a getto piatto, tipo ago e tipo estensione.

9.I moduli del corridore devono essere puliti regolarmente in un detergente ad ultrasuoni. Le guarnizioni non devono essere immerse in solventi organici. Sono necessari strumenti speciali per pulire gli ugelli per evitare danni agli ugelli..

Controller della valvola a getto:
1Il touch screen controlla la valvola di iniezione piezoelettrica e il sistema di distribuzione, supporta la comunicazione MES, potente, sicura e affidabile.

2. Il touch screen adotta la modalità di controllo grafico, i componenti del sistema di distribuzione e la funzione di visualizzazione del controllo sono visualizzati graficamente, che è conciso e intuitivo.

3Dispositivo di riscaldamento con ugello: l'ugello deve essere riscaldato a una temperatura adeguata prima della somministrazione.

4.Il riscaldamento all'ugello mantiene la temperatura costante del gel per soddisfare le migliori prestazioni del gel.

Calore a bombole e barili:

1.L'ugello deve essere riscaldato a una temperatura adeguata prima della somministrazione.

2.Il riscaldamento all'ugello mantiene la temperatura costante del gel per soddisfare le migliori prestazioni del gel.

Specificità:

Vantaggi:

1.Il riscaldamento del barile è adatto per adesivi a fusione calda da 30cc, 100cc, 300cc con volumi diversi.

2. Disegno modulare, facile sostituzione delle parti, semplice debug, ampia gamma di applicazioni di processo.

3Il volume di spruzzatura può essere accurato fino a 0,3 nL, la precisione della consistenza dei punti di adesivo può raggiungere il 98%.

4. può essere realizzato un diametro minimo di 0,17 mm di larghezza di linea, di 0,15 mm di diametro di punto del processo di spruzzatura di colla a caldo.

5Può abbinarsi a qualsiasi piattaforma di movimento sul mercato.

Campo di applicazione:

SMT/FPC/PCB, assemblaggio, assemblaggio di display a schermo piatto, imballaggio a semiconduttori, industria dei LED, industria delle attrezzature mediche, industria della lingerie senza marcatura.
