| Luogo di origine: | La Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | RM-288 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Pacchetto di legno con schiuma |
| Tempi di consegna: | 1 mese |
| Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 20 set per ogni mese |
| Nome del prodotto: | Macchina del router di PCBA | Colore: | Bianco |
|---|---|---|---|
| Piattaforma: | Doppia | Strumento di taglio: | Macchine di taglio |
| Sistema di funzionamento: | Finestre | Raccogliere rottami: | Collettore di polveri |
| Garanzia: | 1 anno | Voltaggio: | AC380V 50Hz |
| Evidenziare: | tagliatrice di pcba,Macchina in-linea del router di PCBA |
||

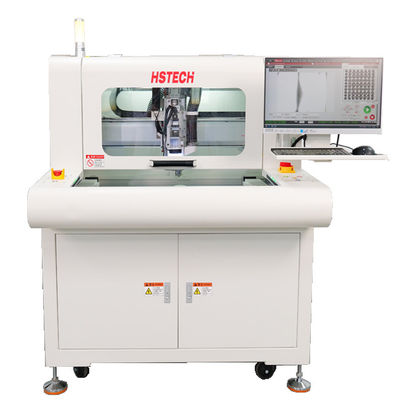

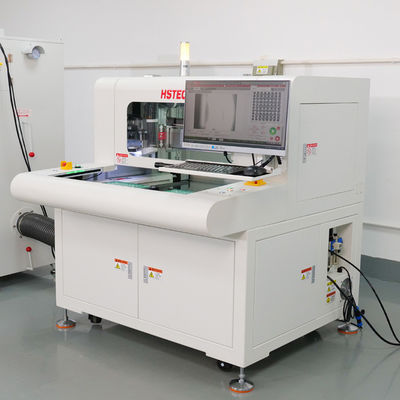

Macchina di depanelamento PCB a mordite di topo / router PCB automatico con mandrino a 60000 giri al minuto
Macchina automatica per il taglio del router, chiamata anche macchina automatica per il taglio del PCBA, con kit di fresatura per l'essiccazione del fusibile ad alta velocità per tagliare il pcba ad alta densità e altri substrati materiali.
Caratteristiche principali
1Controllo elettrico, nessuna fonte d'aria.
2Alta stabilità, facile manutenzione.
3, semplice funzionamento, breve tempo di cambio.
4, Progettazione per schede PCBA di piccole e medie dimensioni.
Settificazione
| Modello | RM-288 | RM-388 | RM-888 |
| Struttura | Spindle singolo, piattaforme di lavoro doppie | Doppia fusione, doppia piattaforma di lavoro | |
| Dimensione della macchina ((mm) | 1000*1200*1550 | 1200*1400*1550 | |
| Peso lordo | 700 kg | 900 kg | |
| Dimensione del raccoglitore di polveri ((mm) | 625*600*1600 | ||
| Metodo di raccolta delle polveri | Collezione di fondo | ||
| Dimensioni della piattaforma di lavoro | 300*400 mm | 410*510 mm | |
| Tipo di guida della piattaforma | Doppia piattaforma rotante, tagliatrice di precisione con inverter a motore a 3 fasi | ||
| Sistema di guida | Asse X/Y/Z azionata da un servomotore,asse W azionata da un inverter di frequenza a tre fasi | ||
| Spindle di routing | 5000~50000 giri/min, raffreddamento automatico | 5000~60000 giri/min, raffreddamento automatico | |
| velocità di taglio | 1-100 mm/s | ||
| Precisione di taglio | ± 0,05 mm | ||
| Precisione di ripetizione | ± 0,02 mm | ||
| Velocità di movimento dell'asse | 800 mm/s | ||
| Sistema dell'asse Z | Guida a vite, doppia guida | ||
| Kit per il router | Tagliatore di fresatura,φ0,8~φ3,0 rotazione a sinistra, acciaio di tungsteno di stagno | ||
| Controllo della durata dell'utensile | Controllo del programma software | ||
| Funzione di protezione attiva | Tela di sicurezza | ||
| Porta di sicurezza | Porta manuale | ||
| Alarme di errore | - Sì, sì. | ||
| Metodo di programmazione | Autoprogrammazione, fotocamera controllata da tastiera e mouse | ||
Dimensione della macchina
Collettore di polvere a vuoto ultra silenzioso
| Voltaggio | 380V/50Hz |
| Potenza | 2.2KW |
| Pressione dell'aria | 1500 Pa |
| Flusso d'aria massimo | 2800 m3/h |
| Noise | < 77 dB |
| Ingresso dell'aria | φ125 mm |
| Efficienza del filtro | 99% |
| Materiale | a prova di acqua e olio |
| Classificazione del filtro | 3-5 μm |
| Quantità | 1pc |
| Tipo di filtro | Filtrazione a pressione negativa |
| Modalità senza polvere | Vishaking a mano |
| Capacità del contenitore di polvere | 12 litri |
| Dimensione | 625x600x1160 mm |

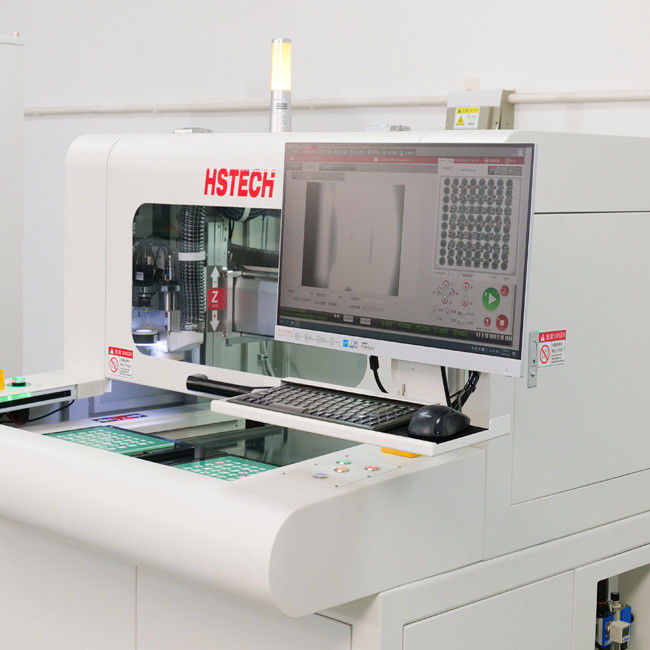

Dettagli della macchina
High Speed Sycotec Germania marchio Spindle
Sistema operativo Windows7/10 versione inglese,semplice per il debug e il funzionamento.
Sistema di supervisione
Con la telecamera CCD ad alta velocità, l'utente può modificare facilmente il percorso di taglio con la sua funzione di taratura automatica, con conseguente operazione di taglio molto precisa.
Sistema di movimento
Gli assi X, Y e Z sono realizzati con vite di guida a sfera di precisione di grado di rettifica e azionati da un servomotore CA, raggiungono una buona e stabile prestazione di movimento,con frequenza fino a 1K Hz, tempo di risposta ad alta velocità e filtri di riduzione degli urti autoadatti.
Innovativo kit per router appesi
La progettazione dell'albero motore situato al centro, e schiavo su entrambi i lati, che garantisce la stabilità e la precisione, si traduce in una struttura armoniosa e dimensioni compatte.(50% in meno rispetto allo standard industriale).
Struttura del banco di lavoro rotativo
La progettazione del banco di lavoro è guidata da un'elevata segmentazione della coppia di trazione ((180 gradi), che fornisce una maggiore precisione e stabilità rispetto ai banchi di lavoro delle macchine a cilindro.Questo innovativo progetto di banco di lavoro rotativo consente anche il funzionamento simultaneo di diversi algoritmi di taglio sia sul banco di lavoro A che su quello B, riducendo così la capacità di ricambio inattivo e massimizzando la produttività.
Gestione delle lame
Permettere l'installazione della lama di taglio per fasi riduce notevolmente il costo dei materiali di consumo.
Fresatura più dolce
La fresatrice è azionata da uno spinello ad alta velocità con i vantaggi di una ridotta forza di taglio, un'elevata precisione, un basso rumore ed è adatta a tutti i PCB a curva, come quelli rotondi, rettilinei, di tipo L o U,quadrati e forme d'arco.
Sistema di diagnostica di auto-recupero
Il sistema di autodiagnosi consente di risolvere facilmente i problemi di malfunzionamento durante la produzione e riduce i tempi di fermo.
