| Luogo di origine: | CINESE |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | QL800A |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Imballaggio in legno con schiuma |
| Tempi di consegna: | 1 mese |
| Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 20 serie al mese |
| Nome del prodotto: | Macchina del router del PWB | Colore: | Bianco |
|---|---|---|---|
| Piattaforma: | Doppia | Strumento di taglio: | Macchine di taglio |
| Sistema di funzionamento: | Finestre | Raccogliere rottami: | Collettore di polveri |
| Garanzia: | 1 anno | Voltaggio: | AC380V 50Hz |
Macchine per il taglio veloce e preciso
Introduzione

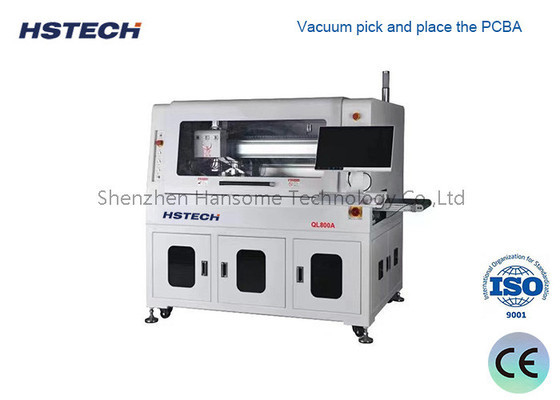

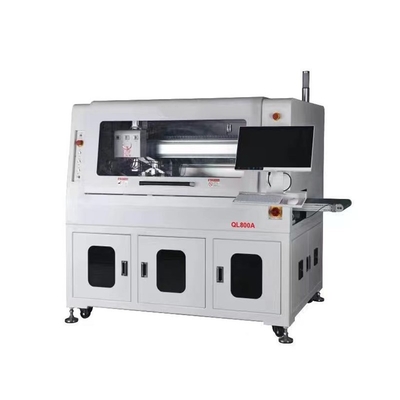

Questa macchina è una macchina di routing automatico PCBA in linea, il PCBA fissato con un giallo per il routing laterale automatico in fondo,e dopo aver incamminato la macchina utilizzare l'aspirazione ugello per raccogliere e posizionare il PCBA con jig insieme, è utilizzato per separare il buco di timbro, PCB a curva e altri PCB connessi irregolari.
Caratteristiche
1.Operazione automatica: il splitter PCB adotta un sistema di controllo automatico, che può realizzare processi di taglio automatizzati.e la macchina può funzionare secondo il metodo predeterminato, migliorando l'efficienza e la precisione della produzione.
2Taglio ad alta precisione: il splitter PCB adotta una tecnologia di taglio avanzata, che può ottenere un taglio ad alta precisione.Può tagliare le schede PCB in forme e dimensioni precise in base a contorni di circuito prestabiliti e requisiti di dimensioni, garantendo la qualità e la coerenza di ciascuna scheda.
3.Multifunzionalità: i splitter PCB hanno in genere più modalità e strumenti di taglio, che possono adattarsi a diversi tipi di schede PCB e esigenze di taglio.Altri tipi di apparecchiature per il taglio, taglio circolare, ecc. per soddisfare le esigenze di taglio delle tavole di diverse forme.
4.Alta efficienza e risparmio di costi: l'operazione automatizzata e la capacità di taglio ad alta precisione dei splitter PCB consentono loro di ottenere una produzione efficiente.Può completare rapidamente e con precisione i compiti di taglio, risparmiando manodopera e tempi, riducendo al contempo gli errori e i danni causati dalle operazioni manuali, migliorando la qualità e l'affidabilità della produzione.
5.Flessibilità e regolabilità: gli splitter PCB hanno un'elevata flessibilità e regolabilità.Gli operatori possono regolare i parametri di taglio in base alle esigenze reali per adattarsi a diversi tipi e dimensioni di schede PCBQuesto lo rende adatto alle esigenze di produzione di piccoli lotti e di produzione su misura.
Informazioni tecniche
| Modello | QL800A | |
| Dimensione massima del PCB | 260x340 mm | |
| Dimensione minima del PCB | 50x50 mm | |
| Spessore del PCB | 0.4-6 mm | |
| Altezza della trasmissione | 900 ± 50 mm | |
| Direzione del trasporto | Da sinistra a destra | |
| Velocità di trasporto | 1500 mm/s (massimo) regolabile | |
| Modalità di caricamento | Ferrovia guida per il trasporto di sezione | |
| Regolazione della larghezza del binario | Automazione | |
| Interfaccia di comunicazione | SMEMA | |
| Posizionamento dei PCB | Posizionamento degli apparecchi | |
| Sistema di raccolta | Assorbimento a vuoto | |
| Fuso di taglio/velocità | 60,000 rpm/min, marchio tedesco ((facoltativo 100.000 rpm/min, marchio tedesco) | |
| Tipo di raffreddamento | Tipo auto raffreddato | |
| Cambio automatico di utensili | opzionale | |
| Controllo del coltello | - Sì, sì. | |
| Velocità di separazione | 5-100 mm/s | |
| Precisione di taglio | ± 0,05 mm | |
| Kit di fresatura | φ0,8~φ3,0 rotazione laterale destra, fusto di acciaio di tungsteno | |
| Precisione di posizionamento ripetuta | ± 0,1 mm | |
| Velocità di movimento coordinata | 1000 mm/s | |
| Tipo di targa | Unità di trasporto a cinghia ESD / di trasmissione di pannelli di lotti | |
| Raccolta dei rifiuti | Raccolta dei rifiuti | |
| Programmazione delle procedure | GERBER programma di importazione/edizione di disegni attraverso il sistema visivo | |
| Fornitura d'aria | 5-8 kg/cm3 | |
| Fornitore di alimentazione | AC380V, 50/60Hz, 3 kW | |
| Dimensioni della macchina | 1500 x 850 x 1600 mm | |
| Peso | Circa 800 kg | |
Dimensioni della macchina
Routing e raccoglitore di polvere di dimensioni inferiori
Un eccellente sistema CCD con fotocamera, lenti moritex e sorgente di luce di livello di misura, per supportare la taratura, la compensazione e il posizionamento della macchina.con grande stabilità e capacità anti-disturbo.
Scavatrice per aspirazione a vuoto onnipotente per raccolta, collocazione, scarico e produzione.
Sistema di scarico composito, utilizzato la cintura antistatica ESD per trasportare il prodotto separato sul lato superiore, e il rifiuto viene trasportato sul lato inferiore, risparmiando molto spazio con questo metodo.
Riguardo all'imballaggio
