Nome di prodotto: | Macchina in-linea del router di PCBA | Materiale: | Matel dello strato |
---|---|---|---|
Dimensione del PWB: | 50x50~350x350mm | Spessore del PWB: | 0.4-6mm |
Altezza della trasmissione: | 900±50mm | Alimentazione elettrica: | AC380V, 50/60HZ |
Separazione della velocità: | 1-100 mm/sec | Comunicazione: | SMEMA |
Evidenziare: | PCB Router di CNC,Macchina in-linea del router di PCBA |

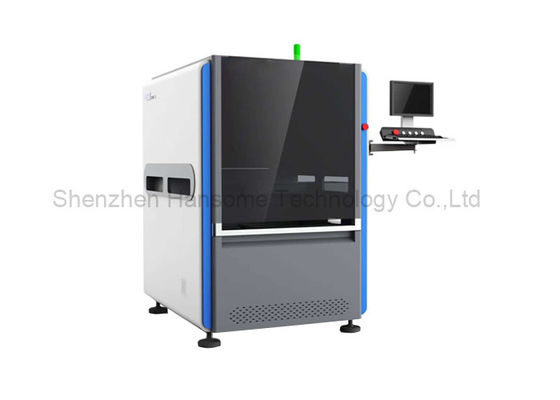

Macchina in-linea del router del PWB Depaneling del sistema del CCD del fuso di 100000 giri/min. senza maschera
Introduzione
Questa macchina è un sistema in-linea automatico completo del router, con il caricatore e lo scaricatore per la linea della prova ATE, il fuso ad alta velocità, forza bassa di sforzo per tagliare il PCBA e per assicurare la precisione e il clearliness.
Caratteristiche
1, uso Germania Sycotec Spinde, 1000000 giri/min. massimi e funzione di commutazione di foggiatura automatica.
2, la spazzola di ESD al fondo del PCBA, hanno un effetto assorbente della polvere perfetta.
3, sistema eccellente del CCD con la macchina fotografica di rappresentazione, la lente di Moritex e la sorgente luminosa livella di misura, sostenere calibratura della macchina, compensazione e posizionamento, con la stabilità grande e la capacità anti--distrubance.
4, soluzione di guida senza maschera perfetta, sostengono la dimensione del PWB di 20*20~350*350mm ed il dispositivo della raccolta può realizzare velocemente per rimuovere ed installare, l'alta affidabilità e basso costo.
5, repertorio di foggiatura standard con tre generi di 3.175tools, ciascuno con 10pcs dentro. Con il sistema di bloccaggio di precisione e sistema di sollevamento, X1, Y1 e Z1 per commutare gli strumenti
6, scaricano solution1: PCBA dopo il taglio, sarà disposto alla cinghia di ESD, quindi entra nella linea di assembley o della prova. Scarichi la soluzione 2: Con il lotto che scarica l'unità, il morsetto disporrà il contenitore di vassoio.
7, la fresa sono guidati dal fuso ad alta velocità con i vantaggi di una forza di taglio riduttrice, su accuraty, a basso rumore ed adatto a tutto il pcba di forma, come il giro, linea retta, tipo di U o di L, squres e forme dell'arco.
8, sistema inglese di versione Win7/Win10
Specificazione
Modello | ARM-710 | ARM-711 |
Dimensione massima del PWB | 350x350mm | |
Dimensione minima del PWB | 50x50mm | |
Spessore del PWB | 0.4-6mm | |
Altezza della trasmissione | 900±50mm | |
Direzione di trasporto | Da sinistra a destra | |
Velocità del trasporto | 1500mm/s (massimo) regolabile | |
Modo di caricamento | ferrovia di guida Sezione tipa del trasporto | |
Adeguamento di larghezza della ferrovia | Automatico | |
Interfaccia di comunicazione | SMEMA | |
Posizionamento del PWB | Pressione alta e bassa della ferrovia di guida | |
Selezionamento del sistema | 360degree sistema di bloccaggio rotatorio, 2 gruppi di ugelli di aspirazione di vuoto; 4 gruppi di trasporto della cinghia di ESD/pannello in lotti che trasmette le unità al massimo | |
Taglio spindel/velocità | 100.000 giri/min./min, marca della Germania | 60.000 giri/min./min, marca della Germania |
Cambiamento automatico dello strumento | Sì | Nessun |
Controllo del coltello della rottura | Sì | Sì |
Separazione della velocità | 1-100mm/s | |
Taglio dell'accuratezza | ±0.05mm | |
Corredo di macinazione | ratation della destra φ0.8~φ3.0, acciaio di tungsteno dello stinco | |
Precisione di posizionamento di ripetizione | ±0.02mm | |
Velocità commovente coordinata | 1000mm/s | |
Verso l'esterno il tipo del piatto | Trasporto della cinghia di ESD/unità forwardrding pannello in lotti | |
Raccolta dei rifiuti | Sbocco via la pista | |
Programmazione di procedura | Programma di /editing dell'importazione del disegno di GERBER attraverso il sistema visivo | |
Dotazione d'aria | 5-8 ³ di kg/cm | |
Alimentazione elettrica | AC380V, 50/60Hz, 3KW | |
Dimensione della macchina | 1000x1300x1600 millimetro | |
Peso |
Appro. 1000kg
|
Dimensione della macchina
Dettagli
1, cambiamento automatico 2, rilevazione rotta 3, modo dello strumento di taglio del coltello di produzione automatico
4, statistiche di SPC funzionano ed abbinano il sistema del ERP
5, Optioned al monitor protetto contro le esplosioni del volume del collettore di polveri e di aria di vuoto
Il sistema perfetto di percorso di PCBA senza maschera per riparare il bordo, sostiene la dimensione del PWB di 20x20~350x350mm ed il dispositivo della scelta su può realizzare
velocemente rimuova ed installi, l'affidabilità del heigh e basso costo.
Scarico in-linea della cinghia di ESD
Scarico della soluzione 1: PCBA dopo la separazione, sarà disposto sulla cinghia di ESD, quindi entra nella prova/catena di montaggio.
Scarico della soluzione 2: Con il lotto che scarica l'unità ARM710-1, il morsetto disporrà al contenitore di vassoio di ARM710.
