Macchina per la distribuzione della colla

Macchine per la distribuzione della colla ad alta velocità a binario singolo con valvola di iniezione senza contatto

Marchio:	HSTECH
Numero di modello:	D450S/D1200S
Moq:	1 pz
prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 PC/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

MACCHINA DI DISPETTIVA DELLA GLUE

Metodo di controllo:

PLC + scheda di controllo del movimento

Posizionamento visivo CCD:

compensazione dell'offset per la posizione

Capacità di distribuzione:

10CC / 30CC / 50CC / 60CC

Pulizia dell'ugello della valvola:

Pulizia a vuoto

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 PC/mese

Evidenziare:

macchine per la distribuzione di colla a binario singolo

Dispensatore di colla di valvola di iniezione senza contatto

Macchine per distribuire colla ad alta velocità

Descrizione del prodotto

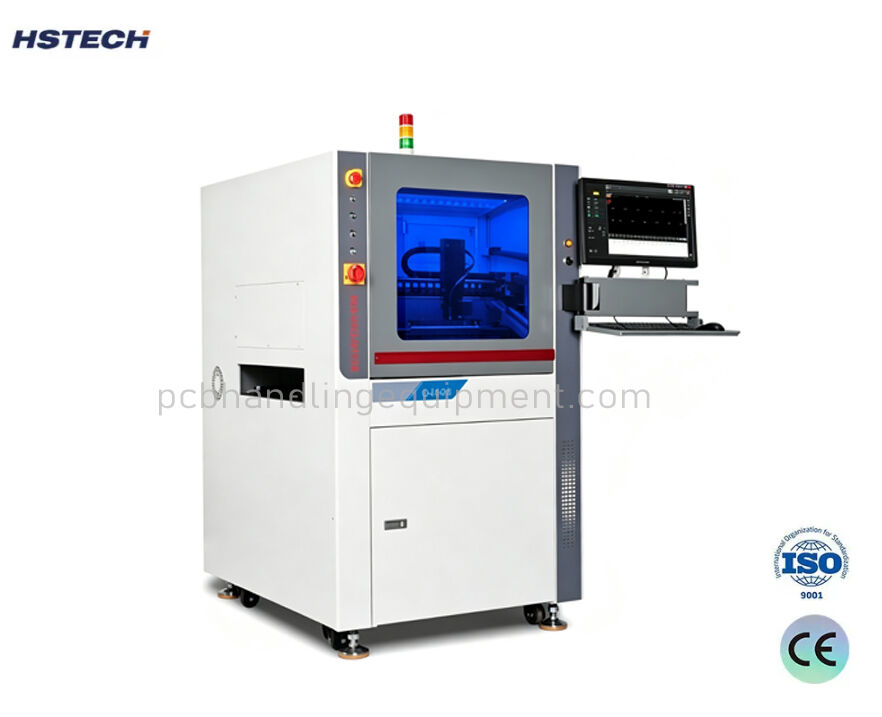

Macchine per la distribuzione della colla ad alta velocità a binario singolo con valvola di iniezione senza contatto

Il distributore di colla della serie D presenta un design avanzato adatto a vari ambienti di produzione, offrendo prestazioni di costo eccezionali.Configurazione completa soddisfa i requisiti di distribuzione per substrati di specifiche diverse.

Utilizza la tecnologia delle valvole di iniezione senza contatto per garantire l'uniformità della distribuzione, aumentare la produttività e ridurre al minimo le perdite di materiale.Combina molteplici tecnologie di distribuzione per fornire soluzioni personalizzate.

Specificativi delle prestazioni di micro-dispensione

Diametro minimo del punto di somministrazione: 0,2 mm
Larghezza minima della linea: 0,25 mm
Larghezza ammissibile di trabocco della colla: 0,1 mm
Volume minimo di somministrazione: 2nl

Il controllo del micro-volume a livello di nanolitri soddisfa le richieste di produzione di ultra-precisione per microchip, componenti minuscoli e FPC ultra-sottili,ridurre efficacemente i difetti e migliorare il rendimento del prodotto finito.

Specifiche tecniche

Articolo (modello)	D450S	D1200S
Cornice monolitica	L950D1300H1600 (mm)	L1800D1300H1600 (mm)
Metodo di controllo	PLC + scheda di controllo del movimento	PLC + scheda di controllo del movimento
CCD posizionamento visivo	Compensazione di compensazione per posizione	Compensazione di compensazione per posizione
Strada di trasporto	Convogliere a cintura ad alta temperatura, binario a una sezione (opzionale binario a tre sezioni)	Convogliere a cintura ad alta temperatura, binario a una sezione (opzionale binario a tre sezioni)
Trasporto a motore a passo	00,8 ∼15 m/min	00,8 ∼15 m/min
Regolazione automatica dell'ampiezza	Traccia singola: 50~510 mm	Traccia singola: 50~510 mm
Modalità di guida X/Y/Z	Servomotore + vite a sfera (motore lineare opzionale)	Motore lineare ad asse X; servomotore ad asse Y/Z + vite a sfera
Velocità massima	1000 mm/s	1000 mm/s
Accuratezza dell'operazione	± 0,02 mm	± 0,02 mm
Colpo di scarico	X = 510 mm, Y = 510 mm, Z = 100 mm	X = 1200 mm, Y = 510 mm, Z = 100 mm
Quantità di valvole equipaggiate	Un set standard (due set opzionali, doppia spaziatura di valvola regolabile elettricamente)	Un set standard (due set opzionali, doppia spaziatura di valvola regolabile elettricamente)
Scaldo delle valvole	Temperatura ambiente ~ 100°C	Temperatura ambiente ~ 80°C, ±3°C
Capacità di distribuzione	10CC / 30CC / 50CC / 60CC	10CC / 30CC / 50CC / 60CC
Detezione della colla	Rilevazione automatica	Rilevazione automatica
Pulizia dell'ugello della valvola	Pulizia a vuoto	Pulizia a vuoto
Interfaccia di comunicazione	SMEMA	SMEMA
Modalità di programmazione	Programmazione visiva offline o online	Importare qualsiasi file di patch machine o programmazione visiva online
Voltaggio di ingresso	220V 50/60 Hz	220V 50/60 Hz
Pressione dell'aria	0.6 Mpa	0.6 Mpa
Potenza totale	2.4 KW	3 kW
Peso totale	650 kg	750 kg
Norma di sicurezza	CE	CE

Campi di applicazione primari

Il distributore ad alta velocità D450S serve la produzione di fluidi di precisione in tutti i settori dell'elettronica di fascia alta, coprendo 9 processi principali:

Sottovappiamento:Riempimento inferiore per i chip BGA e POP impilati per migliorare la resistenza agli urti e la protezione dall'umidità
Rivestimento conforme di precisione:Isolamento per PCB, rivestimento impermeabile e antincorrosivo
Dam & Fill:Costruzione di dighe seguita da riempimento per la frantumazione di grandi dimensioni per evitare il trabocco di colla
COB Imballaggio:Incapsulazione per chip di sensori LED COB e di fotocamere
Rafforzamento dei componenti FPC:Rafforzare le schede di circuito flessibili e le zone di piegatura
Incapsulazione del pin:Isolamento e tenuta dei terminali dei connettori
Imballaggio POP in pila:Riempimento in microvolume per la produzione di chips a più strati
Processo di colla rossa SMT:Dottatura ad alta velocità e disegno di linee con colla rossa SMT
Collegamento adesivo a caldo:Collegamento di assemblaggi per alloggiamenti elettronici di consumo e componenti ottici

Materiali compatibili:Colla di riempimento insufficiente, colla UV, colla rossa SMT, adesivo di fusione a caldo, rivestimento conforme, resina epossidica, pasta d'argento conduttiva, vernice protettiva e altri materiali fluidi.

Equipaggiamento standard e assistenza

Confezione standard:Macchina principale, valvola di iniezione standard, unità di controllo della temperatura, sistema di visione CCD, software di funzionamento, apparecchiatura standard, manuale d'uso e strumenti di installazione
Installazione e messa in servizio:Configurazione delle macchine in loco, attracco della linea di produzione, formazione degli operatori e ottimizzazione dei parametri di processo
Servizio di garanzia:Garanzia di un anno per l'intera macchina; garanzia estesa disponibile per le valvole di base e i servomotori; supporto tecnico per tutta la vita con risposta a guasti online 24 ore su 24.
Supporto ai processi:Consulenza gratuita per la selezione della colla, collaudo di campioni nel processo di distribuzione e sviluppo di soluzioni personalizzate

Industria bersaglio

Imballaggi per semiconduttori, elettronica di consumo, smart wearables, elettronica automobilistica, nuove energie, lenti ottiche, circuiti flessibili FPC, dispositivi medici, display a LED, fabbriche di assemblaggio SMT
