Piattaforma doppia a 4 assi PCBA Router Machine Automatic PCB Depanling Machine con rilevamento CCD

Piattaforma doppia a 4 assi PCBA Router Machine Automatic PCB Depanling Machine con rilevamento CCD

Marchio:	HSTECH
Numero di modello:	RM-560
Moq:	1 pz
Prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 PC/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

Macchina del router di PCBA

Altro nome:

Router automatico del PWB

Voltaggio:

AC380V 50Hz

Fuso di incrocio:

6000 giri/min

Peso lordo:

700 kg

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 PC/mese

Evidenziare:

Macchine per router PCBA a 4 assi con rilevamento CCD

Macchine di dispensione automatica di PCB con CCD

Router a doppia piattaforma PCB

Descrizione del prodotto

Macchina per router PCBA a doppia piattaforma a 4 assi

Macchina di depannellazione automatica per PCB con rilevamento CCD per la separazione di precisione di assemblaggi PCBA post-processo SMT.

Visualizzazione del prodotto

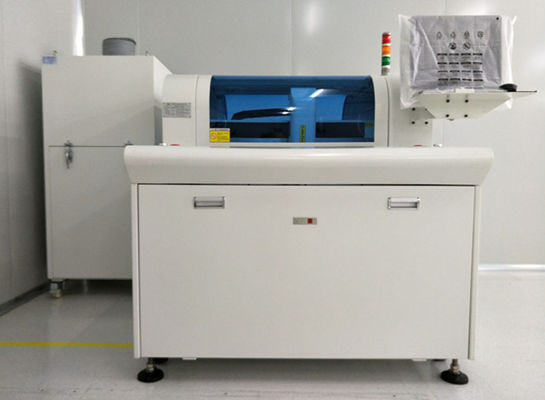

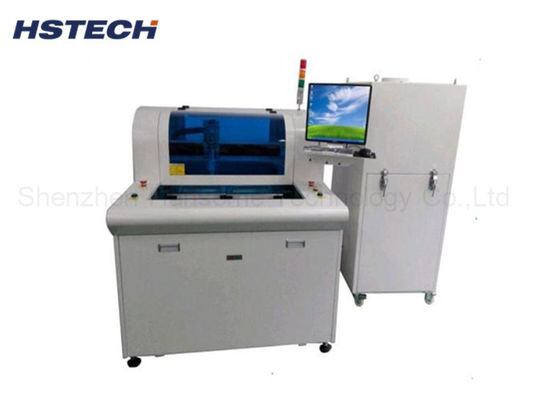

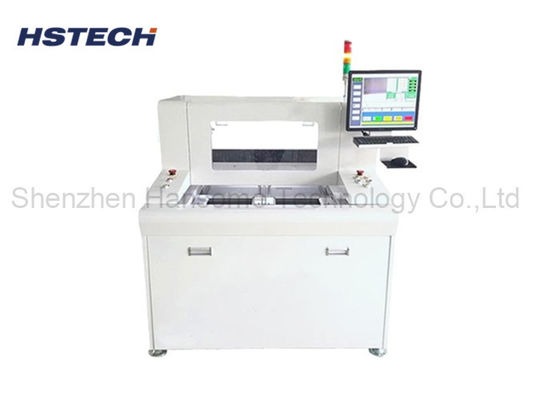

Questo router automatico a doppia piattaforma per la separazione di PCB è un'attrezzatura di separazione di precisione appositamente progettata per il taglio SMT post-processo PCBA.un sistema di servo guida completo a 4 assi, e con un fuso di inciso stabile ad alta velocità di 6000 giri al minuto, la macchina opera in modo completamente automatico seguendo percorsi di taglio pre-programmati.

Gestisce efficacemente i requisiti di separazione per PCB collegati a buco di timbro, schede di circuito curvo e vari gruppi di forma irregolare,sostituzione dei separatori tradizionali V-Cut obsoleti per fornire prodotti più pulitiRisultati di degenerazione senza stress.

Utilizzando il sistema operativo Windows con rilevamento di posizionamento visivo CCD integrato, gli operatori possono monitorare l'intera procedura di taglio in tempo reale,garantire una precisione di lavorazione stabile e una qualità dei PCB finiti costante per la produzione di elettronica di massa.

Principio di funzionamento

Importazione di file e impostazione del programma:Gli operatori importano i file PCB Gerber o contrassegnano manualmente le tracce di taglio sul sistema di controllo touch Windows per generare programmi di routing indipendenti per ogni modello di scheda.
Calibrazione di posizionamento visivo CCD:La telecamera CCD integrata identifica automaticamente i segni fiduciari del PCB per calibrare le tracce di taglio, eliminando gli errori di posizionamento manuale.
Routing di precisione servo-drivenIl sistema servomotore a 4 assi guida il fusibile ad alta velocità da 6000 giri al minuto per muoversi lungo percorsi prestabiliti.Il bit di routing affilato taglia le schede di connessione del PCB delicatamente senza allungare o crepare i componenti del PCBA.
Raccoglienza della polvere e uscita del cartone finito:Un raccoglitore di polvere interno integrato assorbe tutti i detriti di taglio e la polvere di resina durante il funzionamento per mantenere la zona di lavoro pulita.

Caratteristiche chiave

Spindle di rotazione ad alta velocità a 6000 giri al minuto per un taglio liscio con basse vibrazioni e senza danni ai componenti
Progettazione di doppia tavola di lavoro indipendente per il carico e lo scarico alternativi per massimizzare l'efficienza della produzione
Trasmissione a guida lineare completa HIWIN per un movimento ultra-liscio, una lunga durata di vita e una precisione di taglio stabile
Servomotore a quattro assi a trazione completa con controllo preciso della posizione e errore di posizionamento ripetuto inferiore a 0,02 mm
Sistema operativo intelligente Windows che supporta l'importazione diretta dei file Gerber e il posizionamento manuale punto a punto
Sistema di rilevamento visivo CCD integrato per il monitoraggio in tempo reale della traiettoria e la correzione automatica dello spostamento
Potente raccoglitore di polvere integrato per raccogliere polvere di PCB e rottami di taglio, proteggendo lo spindle e l'ambiente di laboratorio
Ampia compatibilità dei materiali, inclusi PCB rigidi FR4, substrato di alluminio, circuiti flessibili FPC e circuiti compositi
Sostituzione ideale dei tradizionali separatori a V-Cut, per la manipolazione di pannelli legati a fori di stampo e tavole curve a forma speciale
Basso rumore di funzionamento, struttura compatta, facile manutenzione e semplice addestramento dell'operatore

Specifiche tecniche

Modello	RM-560
Struttura	di altezza superiore a 50 mm
Dimensione della macchina (mm)	100012001550
Peso lordo	700 kg
Dimensione del raccoglitore di polveri (mm)	6256001600
Metodo di raccolta delle polveri	Collezione di fondo
Dimensione della piattaforma di lavoro	300*400 mm
Tipo di guida della piattaforma	Piattaforma rotante doppia, tagliatrice di precisione con inverter a motore a 3 fasi
Sistema di guida	Asse X/Y/Z azionata da un servomotore, asse W azionata da un inverter di frequenza a tre fasi
Spindle di routing	6000 giri al minuto
Velocità di taglio	1-100 mm/s
Precisione di taglio	± 0,05 mm
Repeat Accuracy	± 0,02 mm
Velocità di movimento dell'asse	800 mm/s
Sistema dell'asse Z	Azionamento a vite, doppia guida
Kit per il router	Tagliatore di fresatura, φ0,8~φ3,0 rotazione a sinistra, Scavo di acciaio di tungsteno
Controllo della durata dell'utensile	Controllo del programma software
Funzione di protezione attiva	Cortina di luce di sicurezza
Porta di sicurezza	Porta manuale
Alarme di errore	- Sì, sì.
Metodo di programmazione	Autoprogramazione, fotocamera controllata da tastiera e mouse

Materiali PCB compatibili

Tavola di circuito rigido FR4, PCB a base di alluminio, FPC flessibile, CEM-1 composite, PCB sottile a più strati

Principali applicazioni di depanneling

pannelli PCB collegati a buco di timbro
Dischi di circuiti circolari a contorno curvo irregolare
Assemblaggi sottili e delicati con componenti SMT sensibili
Lini di produzione in serie di PCBA e di PCBA di piccole serie
