Macchina per la distribuzione della colla

Macchina per rivestimento conforme automatico selettivo ad alta precisione con sistema di programmazione visiva in linea

Marchio:	HSTECH
Numero di modello:	HS-H2
Moq:	1 pz
prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 PC/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

Macchina per rivestimento conformi seletivo

Larghezza del trasportatore:

50-450mm (disponibile su misura)

Trasmissione:

Da L a R, o da R a L

velocità di trasporto:

0-12000mm/min

Modo di programmazione:

Insegnamento manuale

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 PC/mese

Evidenziare:

Macchina di rivestimento conforme selettiva con programmazione visiva

macchina di rivestimento conforme automatica per la distribuzione di precisione

macchina di distribuzione di colla in linea con programmazione con garanzia

Descrizione del prodotto

Macchina per rivestimento conforme automatico selettivo ad alta precisione con sistema di programmazione visiva in linea

Questa macchina automatica per rivestimento conformale è un sistema intelligente progettato per il controllo preciso del fluido e l'applicazione selettiva sulle superfici del prodotto. Dotato di una robusta piattaforma di movimento a 3 assi come configurazione di base, include valvole di erogazione sia a spruzzo che ad ago per applicare con precisione tre antivernici, colla UV, colla istantanea, gel di silice, adesivo hot melt e altri liquidi in posizioni precise su PCB o prodotti. La macchina fornisce un'eccellente protezione per PCB e prodotti dai danni ambientali.

Componenti chiave

Sistema di guida del servomotore dell'asse X, Y, Z
Valvola di rivestimento ad alta precisione
Controllo da PC industriale con interfaccia completamente inglese
Struttura della macchina stabile e solida piattaforma di lavoro
Larghezza del rivestimento 50-450 mm

Caratteristiche della macchina

Capace sia di applicazioni di rivestimento di pannelli interi che di rivestimento selettivo
La struttura della macchina in acciaio inossidabile garantisce stabilità senza scosse
Affidabile sistema di movimento XYZ azionato da servomotore
Programmazione completa con immissione manuale e automatica della modalità di programmazione della traccia arbitraria
Il sistema di programmazione visiva in linea supporta la programmazione del percorso di punti, linee, circolari e archi
Personal Computer Industriale per un elevato controllo sistematico
Le valvole di spruzzatura e di erogazione lavorano insieme, passando automaticamente dall'azione di spruzzatura a quella di rivestimento per i processi di rivestimento PCB ad alta densità
Riveste in modo efficace e uniforme i bordi dei componenti, eliminando l'effetto ombra dello spruzzo
Funzione di regolazione automatica intelligente della larghezza con larghezza di trasporto da 50 a 450 mm (personalizzabile)
Valvole di pulizia automatica e funzione del tubo durante la modalità standby
Rilevamento opzionale del lato anteriore e posteriore del PCB con importazione automatica del programma
Comunicazione compatibile SMEMA
Impianto di illuminazione interno dotato
La funzione di alimentazione costante della colla previene lo spreco di materiale
Migliora significativamente l'efficienza produttiva, fa risparmiare manodopera e migliora la precisione e la qualità del prodotto

Specifiche tecniche

Parametro	Specifica
Nome del prodotto	Macchina per rivestimento conforme selettivo
Modello	HS-H2
Altezza della trasmissione	920±20 mm
Larghezza del trasportatore	50-450mm (disponibile su misura)
Distanza di spostamento X/Y/Z	450×450×100 mm
Velocità di azionamento a 3 assi	800mm/s
Trasmissione	Da L a R o da R a L
Altezza componente	Su e giù max 100mm
Dimensioni del bordo della scheda PCB	≥5mm
Velocità di trasporto	0-12.000 mm/min
Ripeti la precisione	±0,02 mm
Programmi di archiviazione	Fino a 1000
Alimentazione elettrica	AC220V
Pressione atmosferica	4-6kgf/cm²
Modalità di controllo	PC industriale + scheda Motion control
Regolazione della guida lineare	Regolazione intelligente
Modalità di programmazione	Insegnamento manuale
Porta di comunicazione	SMEMA
Fonte di illuminazione	Sorgente luminosa autoequipaggiata
Sorgente luminosa di rilevamento	Auto-attrezzato
Software	Windows + software di rivestimento
Motore di guida	Motore passo-passo (2 pezzi)
Modalità di guida a 3 assi	Servomotore + modulo cacciavite + cilindro elettrico
Numero di valvole in gomma	1 valvola di spruzzatura + 1 valvola di erogazione ad ago
Larghezza della pellicola spray	5-15 mm
Metodo di spruzzatura	Automatico
Potenza totale	2,4 kW
Corpo macchina	Acciaio inossidabile
Peso della macchina	450kg
Dimensione della macchina	1000×1200×1766 mm

Applicazioni

Questa macchina è ampiamente utilizzata per il rivestimento di prodotti elettrici e di comunicazione, circuiti integrati, pasta saldante per circuiti stampati, protezione fissa, polvere e umidità, schermi LCD a cristalli liquidi, altoparlanti, cuffie, apparecchiature audio, componenti LED, lenti ottiche, trasformatori SMD, tastiere, incollaggio di custodie di telefoni cellulari, radio, telefoni, computer, lettori MP4, giocattoli elettronici, incollaggio di chassis, interruttori, connettori e vari altri componenti elettronici.

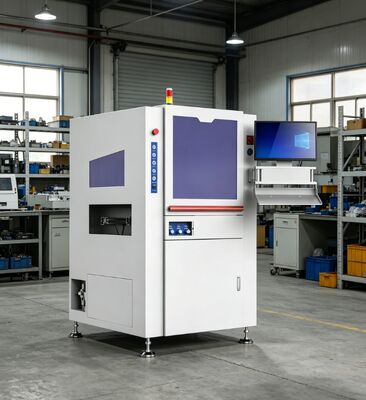

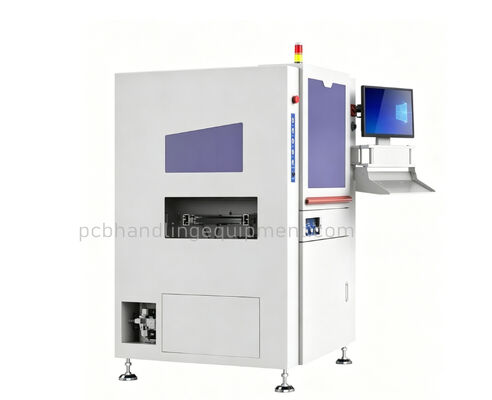

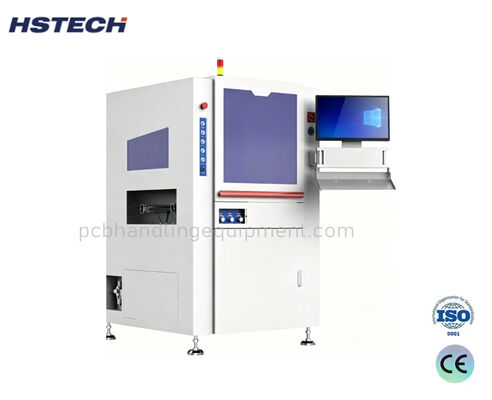

Immagini del prodotto
