High Precision Inline PCB Separating Router per la depaneling dei circuiti a bassa tensione

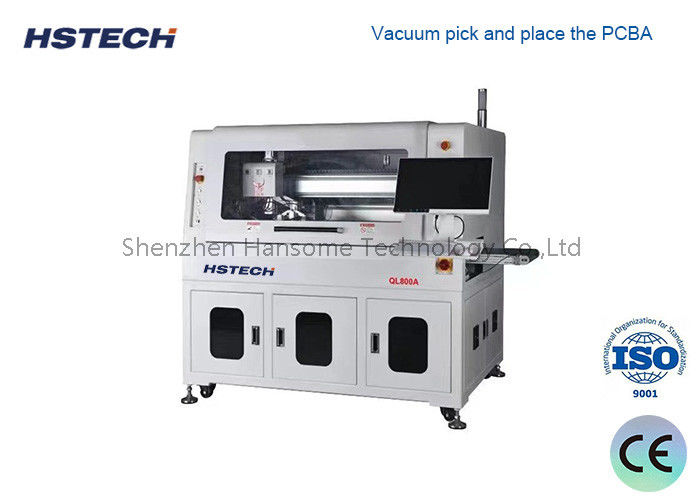

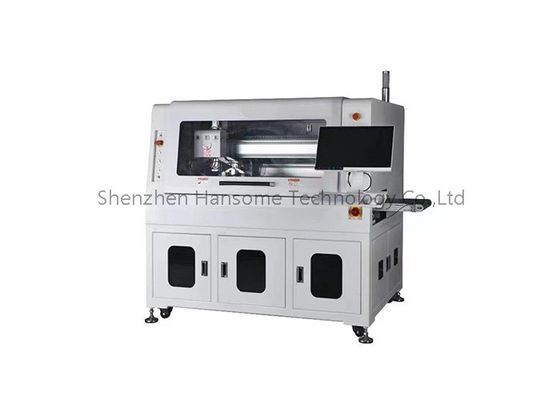

La Fresatrice per separazione PCB in linea è una macchina di depanelizzazione CNC completamente automatica progettata per linee di assemblaggio SMT ad alto volume. A differenza dei separatori a ghigliottina che funzionano solo su linee V-cut dritte, questo sistema di fresatura utilizza un mandrino rotante ad alta velocità per fresare forme complesse di PCB, tagliare grandi schede madri e separare PCB a pannello singolo/doppio con componenti pesanti o forme irregolari.

Che tu stia producendo elettronica automobilistica, dispositivi medici, tablet o moduli di comunicazione, questo sistema in linea offre una depanelizzazione coerente e priva di stress senza danneggiare i componenti vicini.

• Pick and place PCBA tramite vuoto.
• Taglio inferiore.
• Taglio a doppia piattaforma.
• Con rilevamento coltello rotto.
• Collegamento alla linea di produzione automatica.
• Funzione statistiche SPC e corrispondenza con sistema ERP.
• Può essere equipaggiato con cambio utensile automatico, funzione antideflagrante dell'aspirapolvere e funzione di monitoraggio del volume d'aria.

Dimensioni macchina

Dimensioni inferiori fresatura e collettore polveri

Eccellente sistema CCD con telecamera di imaging, obiettivo moritex e sorgente luminosa di livello di misurazione, per supportare la calibrazione, la compensazione e il posizionamento della macchina, con grande stabilità e capacità anti-disturbo.

Ventosa universale a vuoto per il prelievo, il posizionamento, lo scarico e la produzione.

Sistema di scarico composito, utilizza il nastro antistatico ESD per trasportare il prodotto separato sul lato superiore, e lo scarto viene trasportato sul lato inferiore, risparmiando molto spazio con questo metodo.

1. Elettronica di consumo: Schede madri per smartphone, PCB per tablet, moduli per smartwatch

2. Industria LED: Schede in alluminio LED, array di strisce LED rigide

3. Elettronica automobilistica: Sistemi di intrattenimento per auto, schede sensore, unità di controllo

4. Dispositivi medici: Monitor ECG, PCB per monitoraggio pazienti (richiede taglio privo di bave e polvere)

5. Comunicazione: Moduli 5G, PCB per stazioni base, router di rete

R: Un separatore a ghigliottina è ideale per semplici linee V-cut dritte. Una Fresatrice in linea è ideale per forme complesse, curve e schede senza V-cut. Produce anche uno stress quasi nullo, rendendola più sicura per componenti sensibili.

R: Sì. Con la nostra maschera specializzata e il sistema di aspirazione a vuoto, la fresatrice può tenere e tagliare in modo sicuro PCB sottili, flessibili o irregolari senza deformazioni.

R: La macchina è dotata di un collettore di polveri a vuoto ad alte prestazioni che cattura istantaneamente i detriti nel punto di taglio, garantendo un ambiente di lavoro pulito e proteggendo la superficie del PCB.

Pronto ad automatizzare il tuo processo di depanelizzazione? Contatta oggi stesso il nostro team di ingegneri con i tuoi file Gerber dei PCB. Forniremo un'analisi gratuita del tempo ciclo e un preventivo competitivo su misura per la tua regione.
