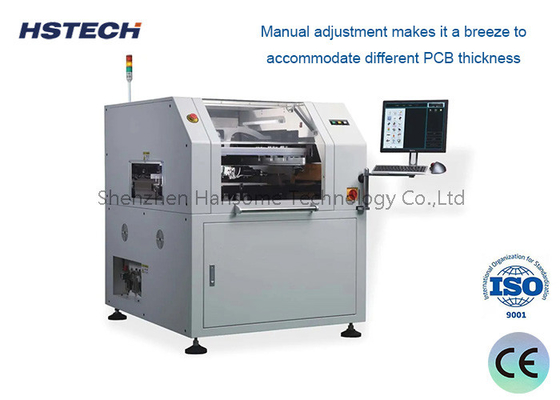

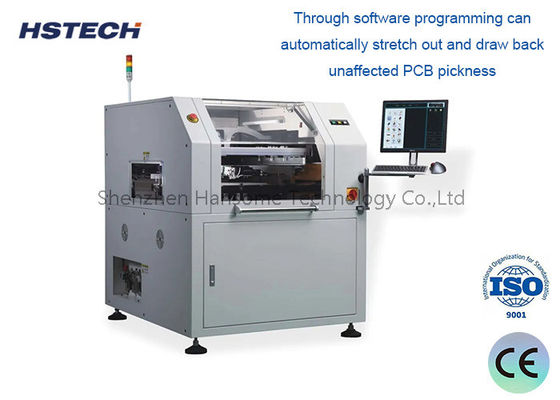

Macchina di saldatura a pasta all'avanguardia per il sistema industriale 4.0 MES nell'assemblaggio di PCB

Marchio:	GKG
Numero di modello:	G9+
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,TUV,ROHS

Nome del prodotto:

Macchine per la stampa di pasta di saldatura di fascia alta

Altro nome:

stampatrice automatica dello schermo

Dimensione del PCB:

50x50~450x340 mm

Altezza di trasporto:

900±40mm

Pressione dell'aria:

³ di 4-6kgf/cm

Spessore del PCB:

0.4-6mm

Peso massimo del bordo:

5 kg

Peso della macchina:

1000 kg

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Macchine per la saldatura per la pasta industriale 4.0

Macchine per la saldatura e la pasta per l'assemblaggio di PCB

Descrizione del prodotto

Stampatrice automatica di pasta di saldatura per il sistema MES industriale 4.0

Specificità

Modello	G9+
Dimensione massima del PCB	450x340 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Peso massimo della tavola	5 kg
Altezza di trasporto	900±40 mm
Dislivello dei bordi della tavola	2.5 mm
Altezza della tavola	15 mm
Direzione del trasporto	R-R-R
Velocità di trasporto	massimo 1500 mm/s, programma di controllo
Metodo di trasporto	Una fase
Adeguamento di larghezza	automatico
Interfaccia I/O	SMEMA
Posizionamento dei PCB (metodo di supporto)	Pin magnetico/blocco di supporto/tabella manuale verso l'alto/verso il basso
Sistema di fissaggio dei PCB	Patentato sopra la pinza superiore
	Clamping laterale
	Funzione di assorbimento
Stampa immediata	0-20 mm
Modalità di stampa	una volta/due volte
Velocità di stampa	10-200 mm/sec
Modalità di stampa	Una volta / due volte
Tipo di squeegee	Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
Pressione di stampa	0.5-10 kg
Dimensione del telaio del modello	470370mm~737737mm ((spessore 20-40mm)
Sistema di pulizia	Sistema di pulizia a gocce tipo pioggia
	Assorbimento di vuoto rinforzato
	Asciutto, bagnato sotto vuoto tre modalità
	Pulizia avanti e indietro
CCD FOV	10x8 mm
Tipi di marchi fiduciari	Forma standard del marchio fiduciario
	Pad
	Buco
Sistema di telecamere	Struttura ottica di ricerca verso l'alto/basso
	Telecamera digitale CCD
	Corrispondenza del modello geometrico

Caratteristiche

Il sistema digitale CCD offre un'illuminazione circolare uniforme e una luminosità regolabile, garantendo un riconoscimento preciso dei segni su superfici irregolari.
Il sistema è dotato di regolazione dello spessore del PCB ad alta precisione e di movimento XY stabile per facili regolazioni manuali.
Il sistema di rotaia guida comprende una rotaia guida staccabile, una pinza laterale flessibile e una piastra di pinzazione controllata da software per vari spessori di PCB.
La progettazione della spazzatura migliora la stabilità e prolunga la durata di vita.
Il sistema di pulizia a stencil ad alta velocità previene gli intasamenti e garantisce una pulizia completa con lunghezza regolabile della distribuzione del solvente.
La nuova interfaccia multifunzione è user-friendly e fornisce un monitoraggio in tempo reale della temperatura/umidità.
