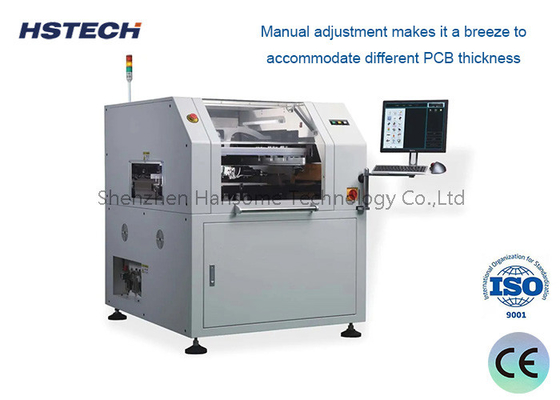

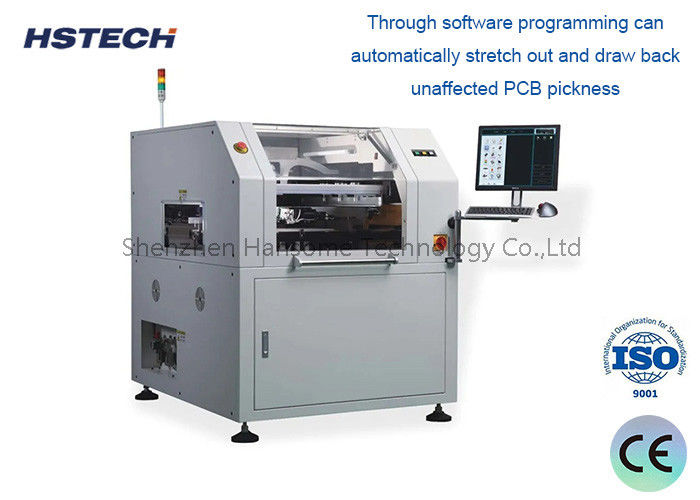

Macchina di pasta di saldatura all'avanguardia per la fabbricazione di PCB ad alto volume

Marchio:	GKG
Numero di modello:	G9+
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,TUV,ROHS

Nome del prodotto:

Macchine per la stampa di pasta di saldatura di fascia alta

Altro nome:

stampatrice automatica dello schermo

Dimensione del PCB:

50x50~450x340 mm

Altezza di trasporto:

900±40mm

Pressione dell'aria:

³ di 4-6kgf/cm

Spessore del PCB:

0.4-6mm

Peso massimo del bordo:

5 kg

Peso della macchina:

1000 kg

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Macchina per la produzione di pasta di saldatura per PCB

Macchina di pasta di saldatura all'avanguardia

Descrizione del prodotto

Stampatrice automatica di pasta di saldatura per il sistema MES industriale 4.0

Specificità

Modello	G9+
Dimensione massima del PCB	450x340 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Peso massimo della tavola	5 kg
Altezza di trasporto	900±40 mm
Dislivello dei bordi della tavola	2.5 mm
Altezza della tavola	15 mm
Direzione del trasporto	R-R-R
Velocità di trasporto	massimo 1500 mm/s, programma di controllo
Metodo di trasporto	Una fase
Adeguamento di larghezza	automatico
Interfaccia I/O	SMEMA
Posizionamento dei PCB (metodo di supporto)	Pin magnetico/blocco di supporto/tabella manuale verso l'alto/verso il basso
Sistema di fissaggio dei PCB	Patentato sopra la pinza superiore
	Clamping laterale
	Funzione di assorbimento
Stampa immediata	0-20 mm
Modalità di stampa	una volta/due volte
Velocità di stampa	10-200 mm/sec
Modalità di stampa	Una volta / due volte
Tipo di squeegee	Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
Pressione di stampa	0.5-10 kg
Dimensione del telaio del modello	470370mm~737737mm ((spessore 20-40mm)
Sistema di pulizia	Sistema di pulizia a gocce tipo pioggia
	Assorbimento di vuoto rinforzato
	Asciutto, bagnato sotto vuoto tre modalità
	Pulizia avanti e indietro
CCD FOV	10x8 mm
Tipi di marchi fiduciari	Forma standard del marchio fiduciario
	Pad
	Buco
Sistema di telecamere	Struttura ottica di ricerca verso l'alto/basso
	Telecamera digitale CCD
	Corrispondenza del modello geometrico

Caratteristiche

Il sistema digitale CCD presenta un innovativo design del percorso ottico, fornendo un'illuminazione circolare uniforme e una luminosa illuminazione coassiale con livelli di luminosità infinitamente regolabili.Questo garantisce un riconoscimento impeccabile di diversi punti di segno, anche su superfici irregolari come materiali placcati in stagno, rame e argento, punti di saldatura ad aria calda e FPC e PCB di vari colori.
Il sistema vanta una regolazione di spessore del PCB ad alta precisione e una struttura robusta che garantisce un movimento XY stabile,facilitando l'aggiustamento manuale senza sforzo per adattarsi a diversi spessori di PCB.
Il sistema di posizionamento del binario guida è dotato di un innovativo binario guida distaccabile e di una pinza laterale programmabile e flessibile specificamente progettata per FPC e PCB deformati.un dispositivo unico di pinzazione della piastra controllato da un software si adatta automaticamente a vari spessori di PCB.
Il design della struttura dello squeegee incorpora un avanzato sistema di squeegee che migliora la stabilità e prolunga la durata di vita dello squeegee.
Il sistema di pulizia a stencil ad alta velocità è dotato di una struttura di pulizia a distribuzione verso il basso che previene le aperture intasate e garantisce una pulizia completa.La lunghezza di distribuzione del solvente può essere facilmente regolata tramite software.
La nuova interfaccia multifunzione è user-friendly, intuitiva e offre un monitoraggio in tempo reale della temperatura e dell'umidità.

Offriamo non solo macchine e attrezzature SMT, ma anche una vasta gamma di parti di macchine.Carrozze per la trasformazione di schede PCB, grasso SMT, miscelatori di pasta di saldatura, contatori SMD, sensori laser, filtri, profili termici KIC, servomotori e altro ancora.
