Macchina per pasta di saldatura ad alte prestazioni per il sistema MES industriale 4.0

Marchio:	GKG
Numero di modello:	G9+
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,TUV,ROHS

Nome del prodotto:

Macchine per la stampa di pasta di saldatura di fascia alta

Altro nome:

stampatrice automatica dello schermo

Dimensione del PCB:

50x50~450x340 mm

Altezza di trasporto:

900±40mm

Pressione dell'aria:

³ di 4-6kgf/cm

Spessore del PCB:

0.4-6mm

Peso massimo del bordo:

5 kg

Peso della macchina:

1000 kg

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Macchine per la saldatura ad alte prestazioni

Sistema MES per la saldatura della pasta

Macchine per la saldatura per la pasta industriale 4.0

Descrizione del prodotto

Stampatrice automatica di pasta di saldatura per il sistema MES industriale 4.0

Specificità

Modello	G9+
Dimensione massima del PCB	450x340 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Peso massimo della tavola	5 kg
Altezza di trasporto	900±40 mm
Dislivello dei bordi della tavola	2.5 mm
Altezza della tavola	15 mm
Direzione del trasporto	R-R-R
Velocità di trasporto	massimo 1500 mm/s, programma di controllo
Metodo di trasporto	Una fase
Adeguamento di larghezza	automatico
Interfaccia I/O	SMEMA
Posizionamento dei PCB (metodo di supporto)	Pin magnetico/blocco di supporto/tabella manuale verso l'alto/verso il basso
Sistema di fissaggio dei PCB	Patentato sopra la pinza superiore
	Clamping laterale
	Funzione di assorbimento
Stampa immediata	0-20 mm
Modalità di stampa	una volta/due volte
Velocità di stampa	10-200 mm/sec
Modalità di stampa	Una volta / due volte
Tipo di squeegee	Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
Pressione di stampa	0.5-10 kg
Dimensione del telaio del modello	470370mm~737737mm ((spessore 20-40mm)
Sistema di pulizia	Sistema di pulizia a gocce tipo pioggia
	Assorbimento di vuoto rinforzato
	Asciutto, bagnato sotto vuoto tre modalità
	Pulizia avanti e indietro
CCD FOV	10x8 mm
Tipi di marchi fiduciari	Forma standard del marchio fiduciario
	Pad
	Buco
Sistema di telecamere	Struttura ottica di ricerca verso l'alto/basso
	Telecamera digitale CCD
	Corrispondenza del modello geometrico

Caratteristiche

Il sistema digitale CCD presenta un nuovo design del percorso ottico, che offre un'illuminazione circolare uniforme e un'illuminazione coassiale ad alta luminosità.con un'ampiezza non superiore a 50 mm, riconosce senza sforzo vari punti di marcatura, compresi quelli irregolari su superfici placcate di stagno, di rame, di argento, punti di saldatura ad aria calda, FPC e PCB di diversi colori.
Si vanta di una regolazione di spessore PCB di alta precisione e di una struttura robusta che garantisce un movimento XY stabile.

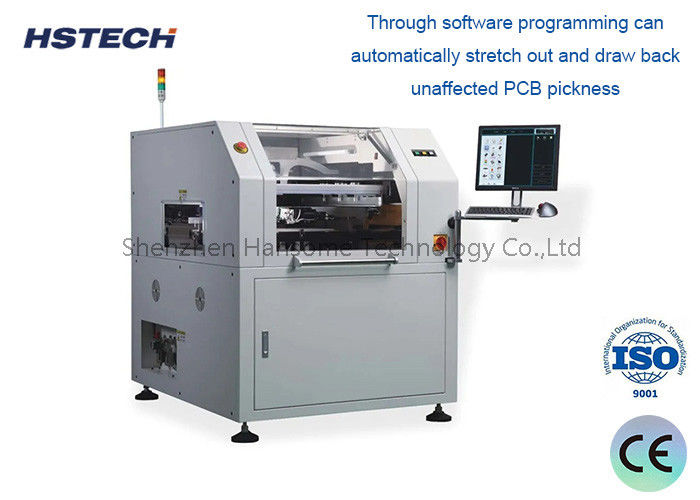

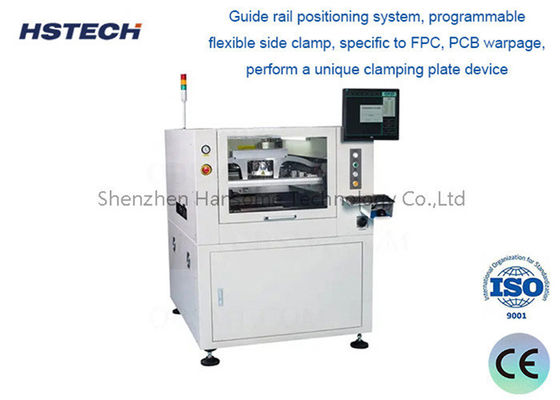

Il sistema di posizionamento del binario guida comprende un nuovo binario guida distaccabile e una pinza laterale flessibile programmabile, appositamente progettata per FPC e PCB deformati.controllato da programmazione software, si regola automaticamente per accogliere vari spessori di PCB senza problemi.
L'innovativo design della struttura della squeegee incorpora un sistema completo di squeegee, migliorando la stabilità e prolungando la durata della squeegee.
Il sistema di pulizia a stencil ad alta velocità è dotato di una struttura di pulizia a distribuzione verso il basso, evitando le aperture intasate, una causa comune di pulizia inefficace.La lunghezza di distribuzione del solvente può essere facilmente regolata tramite controllo software.
La nuova interfaccia multifunzione è user-friendly, intuitiva e semplice da capire.

Abbiamo non solo macchine e attrezzature SMT, ma anche molte parti di macchine. Siamo fornitori di parti e attrezzature di macchine SMT. come Feeder,Nozzle,PCB board turnover cart,SMT grease,Miscelatore di pasta di saldatura, contatore SMD, sensore laser, filtro, KIC termoprofilo, servomotore e così via.
