Macchina per la saldatura ad alta velocità con pin magnetico/blocco di supporto R-L Transport Modello G5

Marchio:	GKG
Numero di modello:	G5
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,TUV,ROHS

Nome del prodotto:

Stampante automatica dello stampino

Altro nome:

Stampatrice della pasta della lega per saldatura

Dimensione del PCB:

50x50~400x340mm

Altezza di trasporto:

900±40mm

Adeguamento di larghezza:

Automazione

Interfaccia I/Ov:

SMEMA

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

Stampa SMT con pin magnetico/blocco di supporto e trasporto R-L

Applicazione

La macchina di stampa automatica G9+ è una macchina di fascia alta per applicazioni SMT di fascia alta, la larghezza di GT++ BTB è di soli 2830 mm,può soddisfare perfettamente i requisiti del processo di stampa di 030152025 di passo, alta precisione e alta velocità.

Specificità

Modello	G5
Dimensione del stencil	370x370mm (dimensioni min)
	737x737mm (dimensioni massime)
	20-40 mm ((spessore)
Dimensione massima del PCB	400x340 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Fabbricazione a base di PCB	massima diagonale del PCB pari a 1%
Altezza di trasporto	900±40 mm
Direzione del trasporto	R-R-R
Velocità di trasporto	Max 1500mm/s, può essere regolato
Metodo di trasporto	Una fase
Adeguamento di larghezza	automatico
Interfaccia I/O	SMEMA
Posizionamento dei PCB (metodo di supporto)	Pin magnetico/blocco di supporto/tabella verso l'alto/verso il basso
Sistema di fissaggio dei PCB	Patentato su fissaggio superiore/passaggio laterale
Testa di stampa	Due teste di stampa motorizzate indipendenti
Pressione della spazzatura	0.5 ~ 10 kg (controllo del programma)
Velocità di stampa	6-200 mm/sec
Modalità di stampa	Una volta / due volte
Tipo di squeegee	Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
Sistema di pulizia	Assorbimento di vuoto rafforzato, secco, bagnato, vuoto tre modalità
CCD FOV	8x6 mm
Intervallo di regolazione della macchina	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visione	Guarda verso l'alto/verso il basso Struttura ottica/CCD/Geometria Pattern-match

Specifica dell'intera macchina

Accuratezza di ripetizione della posizione	± 0,01 mm
Accuratezza di stampa	± 0,025 mm
Tempo di ciclo	< 8 secondi
Cambiamento di prodotto	vecchio:<3 minuti, nuovo:<5 minuti
Fornitura d'aria	4~6 kgf/cm
Fornitore di alimentazione	AC:220±10%,50/60HZ, 2,5 kW
Metodo di controllo	PC
Sistema di funzionamento	Windows XP/Win7
Dimensioni della macchina	1140 ((L) x 1364 ((W) x 1404 (H) mm
Peso della macchina	Circa 1000 kg.

Caratteristiche

Il sistema digitale CCD vanta un innovativo e completamente nuovo design del percorso ottico, con illuminazione circolare uniforme e una fonte di luce coassiale di eccezionale luminosità.Questo sistema a doppia sorgente luminosa consente una regolabilità infinita dei livelli di luminosità, facilitando il riconoscimento senza sforzo di diversi punti di marcatura, anche quelli con superfici irregolari o materiali come stagno, rame e argento, segni di saldatura ad aria calda, FPC,e una vasta gamma di colori PCB.

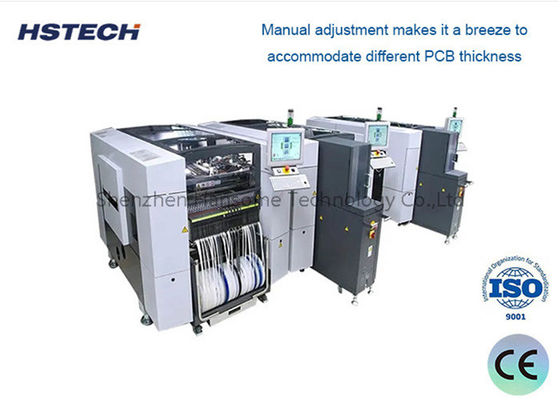

Equipaggiato con capacità di regolazione di spessore di PCB ad alta precisione, il sistema vanta una struttura incredibilmente affidabile che garantisce un movimento XY stabile.rendendolo un processo senza soluzione di continuità per ospitare vari spessori di PCB con facilità.

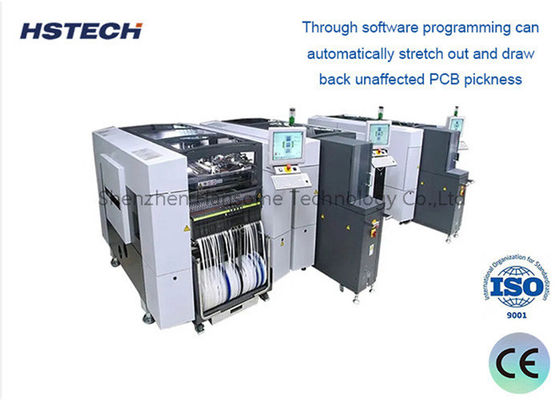

Macchina per la saldatura ad alta velocità con pin magnetico/blocco di supporto R-L Transport Modello G5 0

Sul prodotto

Macchina per la saldatura ad alta velocità con pin magnetico/blocco di supporto R-L Transport Modello G5 1

Riguardo all'imballaggio

Macchina per la saldatura ad alta velocità con pin magnetico/blocco di supporto R-L Transport Modello G5 3
