Macchina per router PCBA a doppia piattaforma ad alta precisione per la linea di assemblaggio della scheda PCB

Macchina di router PCBA a doppia piattaforma di alta precisione per la linea di assemblaggio della scheda di PCB

Introduzione:

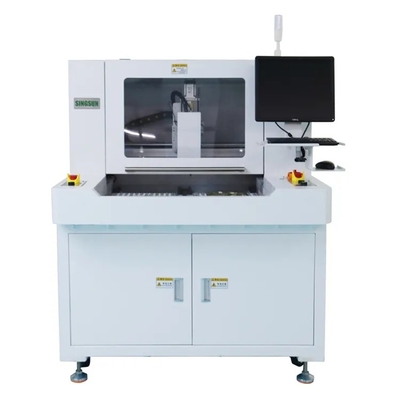

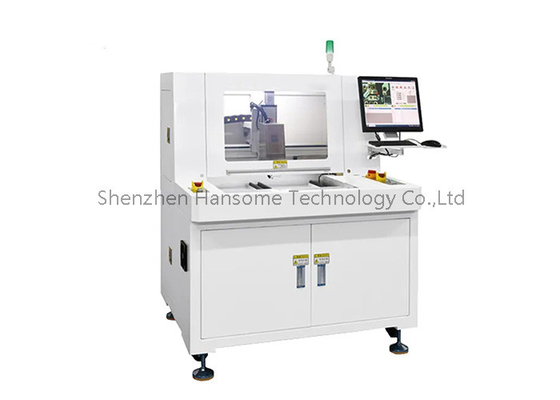

Questa macchina RM-F550 è una Router Machine appena sviluppata, utilizzata per trasformare un intero gruppo di circuiti stampati (PCBA) in singole schede PCBa.

La macchina adotta una piattaforma molto stabile per garantire la precisione di lavoro, la dimensione della piattaforma di lavoro è di 300 * 350 mm.

Ha una piattaforma più grande a 400*600mm. La macchina fornisce una programmazione "visiva" user-friendly per una programmazione online rapida e accurata, e può anche rilevare il processo di depeneling.

Caratteristiche principali:

1Fornire ai clienti un'attrezzatura industriale ad alte prestazioni, stabile e di sicurezza, utilizzando una guida lineare di alta precisione, una scheda di controllo e un servomotore.

2, 4 assi di controllo del movimento basati sull'allineamento vicuale CCD ad alta risoluzione, utilizzare doppia piattaforma per rendere la produzione più efficiente.

3Spindle di routing di marca tedesca, velocità a 40000~60000 giri/min.

4, Taiwan Hiwin guida del marchio, assicurarsi che il sistema di movimento precisione e liscia.

5Dopo aver tagliato una certa distanza, la lama si alza e cade automaticamente nella posizione di un'altra lama.

6, adatto per la demolizione di tavole a linea retta, ad arco e a leghe circolari.

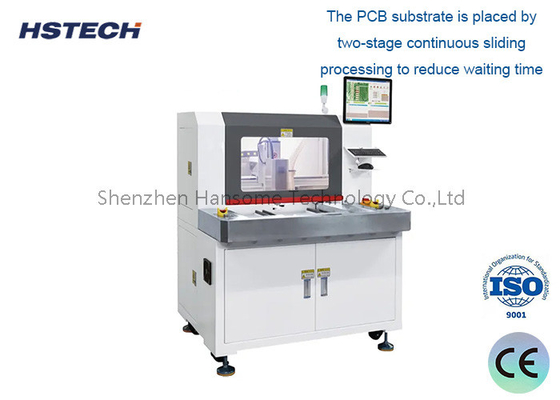

7, il substrato PCB viene posizionato mediante lavorazione scorrevole continua in due fasi per ridurre il tempo di attesa e aumentare la produzione.

Progettazione offline
Questa apparecchiatura è un dispositivo offline indipendente dalla linea di produzione e non deve essere integrata nella linea di produzione automatizzata.
Può essere posizionato in modo flessibile in una posizione adeguata in officina per l'elaborazione indipendente delle schede di circuito.

Funzione di taglio
Dispone di un sistema di taglio CNC preciso in grado di eseguire lavorazioni di taglio ad alta precisione sulle schede PCB.
Può tagliare circuiti stampati di varie dimensioni e forme per soddisfare le esigenze di diversi prodotti.

Automazione
Equipaggiato con un sistema automatico di carico e scarico, può realizzare operazioni di taglio di circuiti stampati senza controllo.
Ha funzioni quali il controllo del programma e la regolazione dei parametri di taglio, che migliorano l'efficienza di elaborazione.

Dimensioni flessibili
La dimensione della macchina è generalmente di circa 1,2 m × 1,5 m, che è adatta per il posizionamento in spazi limitati di officina.
Le diverse specifiche delle aree di lavoro di taglio possono essere configurate in base alle esigenze del prodotto.

Sicurezza
La progettazione di protezione dell'isolamento è adottata per garantire la sicurezza degli operatori.
Equipaggiato con dispositivi di sicurezza quali l'interruttore di emergenza.

Settificazione:

Scenari di applicazione:

• Produzione elettronica personale o di piccole dimensioni, come la realizzazione di una scheda PCB personalizzata.
• Produzione di piccoli lotti di PCBA, adatti per la prototipazione rapida e la produzione di piccoli lotti di prova.
• Taglio e scissione di PCB durante la riparazione o la modifica di prodotti elettronici.
• Laboratorio di insegnamento, lasciate che gli studenti comprendano la tecnologia di elaborazione PCBA.
• Come attrezzatura complementare nell'officina di fabbrica per soddisfare le esigenze di piccoli lotti veloci

Dettagli della macchina:
