Nuova macchina per il router PCB ad alta precisione con doppia piattaforma per la depaneling

Nuova macchina per il router PCB ad alta precisione con doppia piattaforma per la depanneling

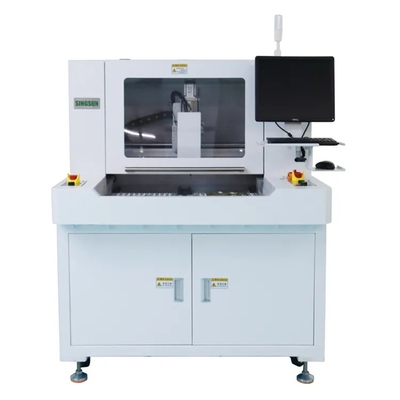

Questa macchina per il router RM-F550 è una nuova macchina per il router sviluppata e utilizzata per trasformare un intero gruppo di circuiti stampati (PCBA) in singole schede PCBa.La macchina adotta una piattaforma molto stabile per garantire la precisione di lavoro, le dimensioni della piattaforma di lavoro sono 300*350 mm.

Ha una piattaforma più grande a 400*600mm. La macchina fornisce una programmazione "visiva" user-friendly per una programmazione online rapida e accurata, e può anche rilevare il processo di depeneling.

Questo separatore PCB adotta un servomotore x,y,z e un sistema di guida e una vite a sfera, una rotaia lineare di guida, assicurando che la macchina funzioni senza intoppi e con precisione, con una precisione di movimento inferiore a 0,01 mm, con una precisione di percorrenza inferiore a 0.05 mm.
La progettazione della doppia stazione di lavoro rotativa consente un funzionamento continuo, migliorando notevolmente l'efficienza della produzione. La macchina è dotata di CCD ad alta risoluzione.utilizzare il metodo di programmazione di insegnamento diretto con crosscursor di CCD, molto facile da usare, il software può eseguire comandi di punto, linea, arco, cerchio ecc. per tagliare diverse forme di pannelli, ha funzione di posizionamento del marchio,Può correggere automaticamente lo spostamento delle coordinate quando la posizione del PCB è cambiata..PC industriale, sistema Windows e software completamente inglese auto-sviluppato rende la programmazione e il funzionamento molto facile Equipaggiato con spindle di routing di qualità, raffreddamento ad aria e lunga durata di servizio.L'aspirapolvere a silenzio esterno offre un ambiente di lavoro pulito e a basso rumore .Il taglio di fresatura può essere utilizzato come sezione 2 o 3, basta impostare il parametro sul software, ha notevolmente prolungato la vita di servizio del taglio di fresatura.Equipaggiato con un ventilatore ionizzante antistatico in grado di eliminare la polvere statica e la polvere

Caratteristiche principali

2, 4 assi di controllo del movimento basati sull'allineamento vicuale CCD ad alta risoluzione, utilizzare doppia piattaforma per rendere la produzione più efficiente.

3Spindle di routing di marca tedesca, velocità a 40000~60000 giri/min.

4, Taiwan Hiwin guida del marchio, assicurarsi che il sistema di movimento precisione e liscia.

5Dopo aver tagliato una certa distanza, la lama si alza e cade automaticamente nella posizione di un'altra lama.

6, adatto per la demolizione di tavole a linea retta, ad arco e a leghe circolari.

7, il substrato PCB viene posizionato mediante lavorazione scorrevole continua in due fasi per ridurre il tempo di attesa e aumentare la produzione.

Settificazione

Applicazioni

di una lunghezza superiore a 50 mm,
Utilizzando la tecnologia di taglio CNC ad alta precisione, è possibile tagliare con precisione lungo il contorno del PCBA.
Questo garantisce l'accuratezza della dimensione del PCBA e rimuove il materiale in eccesso sul bordo.

Crematura PCBA:
Sulla base del taglio di contorno, la superficie del PCBA può essere finemente tagliata e scavata.
Ciò contribuisce a migliorare la qualità dell'aspetto del PCBA e migliora la sua affidabilità.

Lavorazione per la perforazione di PCB:
Le macchine di routing offline possono anche essere utilizzate per elaborare fori aggiuntivi sul PCBA, come i fori di montaggio.
Questa lavorazione di perforazione di precisione favorisce la successiva installazione e assemblaggio del PCBA.

Riparazione dei componenti:
Durante il processo di produzione del PCBA, un piccolo numero di componenti può talvolta essere danneggiato o disallineato.
Le macchine di routing offline possono risolvere questi problemi, come lo smontaggio e la ricollegatura, la ricollegatura, ecc.

Produzione dei campioni di prova:
Le macchine di routing offline possono essere utilizzate per produrre un piccolo numero di campioni PCBA o prodotti sperimentali.
Ciò favorisce la verifica e la sperimentazione dei processi prima della produzione in serie.

Dettagli della macchina
