Alta precisione 4 assi di controllo del movimento Offline PCB Router Machine per la produzione di PCB

Alta precisione 4 assi di controllo del movimento Offline PCB Router Machine per la produzione di PCB

Questa macchina RM-F550 è una Router Machine appena sviluppata, utilizzata per trasformare un intero gruppo di circuiti stampati (PCBA) in singole schede PCBa.La macchina adotta una piattaforma molto stabile per garantire la precisione di lavoro, le dimensioni della piattaforma di lavoro sono 300*350 mm.

Ha una piattaforma più grande a 400*600mm. La macchina fornisce una programmazione "visiva" user-friendly per una programmazione online rapida e accurata, e può anche rilevare il processo di depeneling.

Offline PCB router è un dispositivo utilizzato per il taglio e il taglio di circuiti stampati (PCB).La funzione principale del router PCB offline è quella di tagliare i bordi del PCB e eseguire un taglio fine sulla superficie del PCB.

Le caratteristiche principali sono le seguenti:

Processo di elaborazione ad alta precisione: il sistema di controllo CNC ad alte prestazioni viene utilizzato per ottenere un taglio ad alta precisione dei contorni e delle posizioni dei fori del PCB, nonché un taglio fine della superficie.

Forte flessibilità: può adattarsi automaticamente ai PCB di diverse dimensioni e forme per adattarsi a vari tipi di circuiti stampati.

Alto grado di automazione: dotato di tramite automatiche e sistemi di fissaggio, realizza il carico e lo scarico automatici e la lavorazione dei PCB, migliorando l'efficienza della produzione.

Semplice funzionamento: adotta l'interfaccia uomo-macchina e può completare i compiti di elaborazione attraverso semplici impostazioni di programma.

Alta affidabilità: adotta una struttura meccanica di alta qualità e un sistema di controllo elettronico, con una buona precisione di posizionamento e una buona durata di servizio.

Risparmio di costi: sostituisce le operazioni manuali di taglio e riduce notevolmente i costi di manodopera.

Migliorare la qualità del prodotto: la tecnologia di elaborazione precisa può garantire l'accuratezza dimensionale e la finitura superficiale del PCB e migliorare la qualità del prodotto.

Caratteristiche principali:

1Fornire ai clienti un'attrezzatura industriale ad alte prestazioni, stabile e di sicurezza, utilizzando una guida lineare di alta precisione, una scheda di controllo e un servomotore.

2, 4 assi di controllo del movimento basati sull'allineamento vicuale CCD ad alta risoluzione, utilizzare doppia piattaforma per rendere la produzione più efficiente.

3Spindle di routing di marca tedesca, velocità a 40000~60000 giri/min.

4, Taiwan Hiwin guida del marchio, assicurarsi che il sistema di movimento precisione e liscia.

5Dopo aver tagliato una certa distanza, la lama si alza e cade automaticamente nella posizione di un'altra lama.

6, adatto per la demolizione di tavole a linea retta, ad arco e a leghe circolari.

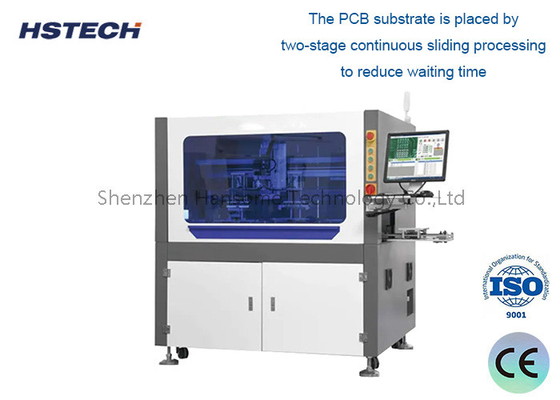

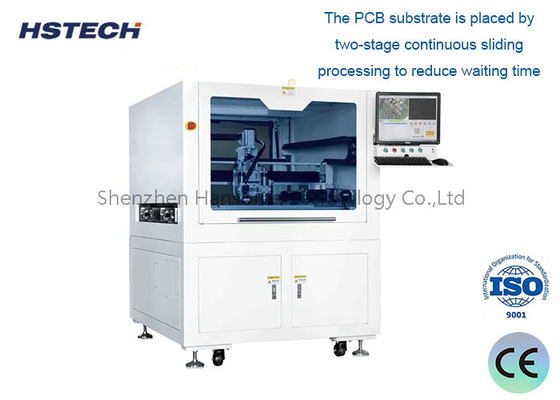

7, il substrato PCB viene posizionato mediante lavorazione scorrevole continua in due fasi per ridurre il tempo di attesa e aumentare la produzione.

Settificazione:

Applicazione:

Taglio di circuiti:
I router PCBA offline possono tagliare linee e contorni di circuito su PCBA in modo rapido e preciso.
L'industria dell'Unione ha inoltre dimostrato che la produzione di PCBA è in grado di soddisfare le esigenze dell'industria dell'Unione.

Segmentazione della scheda:
Il router può tagliare e separare con precisione più schede PCBA collegate tra loro.
Assicurarsi che i bordi di ciascuna scheda PCBA siano piatti e che la dimensione sia coerente, il che è conveniente per le successive prove e il montaggio.

Trattamento dei fori:
Il router può elaborare con precisione vari fori su PCBA, compresi attraverso fori, fori ciechi, fori sepolti, ecc.
Assicurarsi che la dimensione del foro, la posizione, l'inclinazione e altri indicatori possano soddisfare i requisiti del processo.

Scatto:
Il router può tagliare slot di varie forme su PCBA, come ad esempio gli slot per l'installazione dei componenti.
Migliorare la resistenza strutturale e le prestazioni di dissipazione del calore del PCBA.

Taglio dei bordi:
Il router può eseguire il taglio e il cammering sui bordi del PCBA.
Assicurarsi che i bordi del PCBA siano piatti e lisci per evitare danni durante il contatto.

Produzione automatizzata:
I router PCBA offline possono ottenere un buon coordinamento con altre apparecchiature della linea di produzione.
Migliorare notevolmente il livello di automazione della lavorazione PCBA e migliorare l'efficienza della produzione.
