Macchina di router PCBA offline ad alta efficienza per la linea di assemblaggio SMT

Macchina di router PCBA offline ad alta efficienza per la linea di assemblaggio SMT

Introduzione:

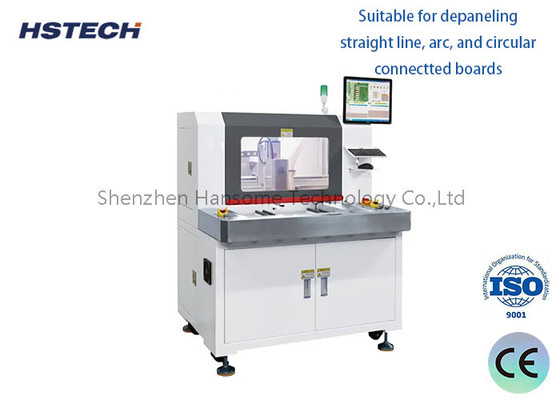

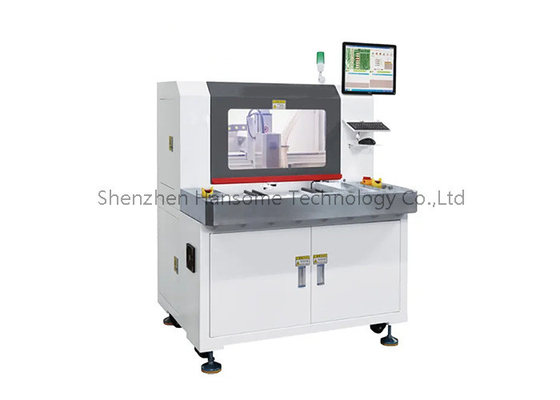

Questa macchina RM-F550 è una Router Machine appena sviluppata, utilizzata per trasformare un intero gruppo di circuiti stampati (PCBA) in singole schede PCBa.

La macchina adotta una piattaforma molto stabile per garantire la precisione di lavoro, la dimensione della piattaforma di lavoro è di 300 * 350 mm.

Ha una piattaforma più grande a 400*600mm. La macchina fornisce una programmazione "visiva" user-friendly per una programmazione online rapida e accurata, e può anche rilevare il processo di depeneling.

Caratteristiche principali:

1Fornire ai clienti un'attrezzatura industriale ad alte prestazioni, stabile e di sicurezza, utilizzando una guida lineare di alta precisione, una scheda di controllo e un servomotore.

2, 4 assi di controllo del movimento basati sull'allineamento vicuale CCD ad alta risoluzione, utilizzare doppia piattaforma per rendere la produzione più efficiente.

3Spindle di routing di marca tedesca, velocità a 40000~60000 giri/min.

4, Taiwan Hiwin guida del marchio, assicurarsi che il sistema di movimento precisione e liscia.

5Dopo aver tagliato una certa distanza, la lama si alza e cade automaticamente nella posizione di un'altra lama.

6, adatto per la demolizione di tavole a linea retta, ad arco e a leghe circolari.

7, il substrato PCB viene posizionato mediante lavorazione scorrevole continua in due fasi per ridurre il tempo di attesa e aumentare la produzione.

Settificazione:

Scenari di applicazione:

• Produzione elettronica personale o di piccole dimensioni, come la realizzazione di una scheda PCB personalizzata.
• Produzione di piccoli lotti di PCBA, adatti per la prototipazione rapida e la produzione di piccoli lotti di prova.
• Taglio e scissione di PCB durante la riparazione o la modifica di prodotti elettronici.
• Laboratorio di insegnamento, lasciate che gli studenti comprendano la tecnologia di elaborazione PCBA.
• Come attrezzatura complementare nell'officina di fabbrica per soddisfare le esigenze di piccoli lotti veloci

Dettagli della macchina:
