Macchina per il router mini PCBA offline ad alta velocità per PCB di piccole dimensioni con taglio flessibile

Macchina per il router mini PCBA offline ad alta velocità per PCB di piccole dimensioni con taglio flessibile

Marchio:	HSTECH
Numero di modello:	AR-7
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	50 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Mini PCBA Offline Router Machine

Materiale:

Fogli metallici

Dispositivo:

Necessario

Fornitore di energia:

AC380V, 50/60HZ

Comunicazione:

SMEMA

Dimensione della tavola di funzionamento:

50*50~410*460mm

Metodo di caricamento PCBA:

Manuale

Collettore di polveri:

Collezione di fondo

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

50 serie al mese

Descrizione del prodotto

Macchina per il router PCBA mini offline ad alta velocità per PCB di piccole dimensioni con taglio flessibile

Introduzione

Si tratta di una macchina di routing utilizzata appositamente per la produzione di piccoli lotti o PCBA personali, utilizzata principalmente per il taglio e la segmentazione accurati di PCB con componenti montati.Realizza un'elaborazione di alta precisione e ripetibilità attraverso il controllo CNC.

Caratteristiche

1Separazione automatica offline.

2, è un mini PCBA router, adatto per PCB di piccole dimensioni, e la soluzione di risparmio di fabbrica spazio richiesta.

3, apparecchiature personalizzate.

4, PC e sistema visivo CCD.

5, programmazione con compensazione e raccolta di polveri.

6, Disponibile per PCBA di dimensioni massimo 410-510 mm.

7, flessibile per il taglio di due tipi di prodotti diversi.

8, piattaforma aperta per l'alimentazione e lo scarico manuali, può anche essere dotata di un braccio meccanico opzionale (robot).

Specificità

Modello	AR-7	AR-7 mini
Fornitore di alimentazione	AC380V, 50/60Hz, 3 kW
Dimensioni di lavoro	50x50~410x460 mm (massimo)	50x50~260x310 mm (massimo)
Modalità di caricamento	Manuale
Spindle di taglio/velocità	5000~60.000 giri/min
Spessore del PCB	0.4-4 mm
Velocità di separazione	1-100 mm/s
Precisione di taglio	± 0,05 mm
Tipo di fissaggio	Fabbricazione
Programmazione	Insegnamento della visione, programmazione in linea
Kit di fresatura	φ0,8~φ3,0 posizionamento laterale destro, fusto di acciaio di tungsteno
Metodo di raccolta delle polveri	Raccolta di polvere di fondo
Collettore di polveri	3 fasi, 380V, 1,2KW
Noise	< 75 dB
Sistema di controllo	PC industriali
Marca di fusione	Marchio tedesco, Sycotec 4025
Servomotore	Serie A5
Controllo del movimento	Pannello di controllo del movimento a 4 assi
per la fabbricazione di apparecchiature per la produzione di energia elettrica	Piombo per vite di rettifica C5
Guida lineare	Guida al silenzio
Fotocamera	Fotocamera industriale 40W di marca tedesca Imaging
Dimensioni della macchina	700800930 mm	500650930 mm
Schermo	17 pollici

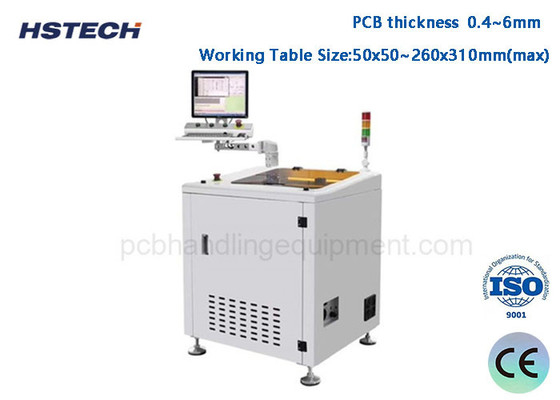

Macchina per il router mini PCBA offline ad alta velocità per PCB di piccole dimensioni con taglio flessibile 0

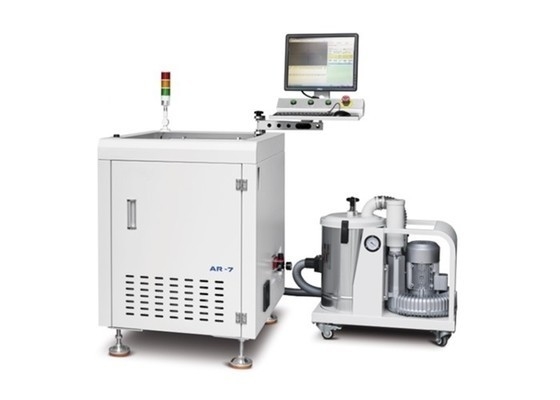

Macchina per il router mini PCBA offline ad alta velocità per PCB di piccole dimensioni con taglio flessibile 1

Scenari tipici di applicazione

Produzione elettronica personale o di piccole dimensioni, come la fabbricazione di una scheda di circuiti PCB.
Produzione di piccoli lotti di PCBA, adatta per la prototipazione rapida e la produzione di piccoli lotti di prova.
Taglio e scissione di PCB durante la riparazione o la modifica di prodotti elettronici.
Laboratorio di insegnamento, lasciate che gli studenti comprendano la tecnologia di elaborazione PCBA.

Imballaggio e consegna

Articolo	Macchina per il router PCBA
Pacco	1 set in una confezione in legno come condizione di sicurezza
Dimensione esterna	700800930 mm
Peso	circa 75-100 kg
Consegna	circa 20 giorni lavorativi
Pagamento	D/P, T/T, Western Union, MoneyGram
Port	Shenzhen
Spedizione	A.Con corriere: 4-7 giorni lavorativi per offerta speciale
	B.Aereo: 7 giorni lavorativi all'aeroporto designato
	C.Per mare: 20-25 giorni lavorativi nel porto designato

Macchina per il router mini PCBA offline ad alta velocità per PCB di piccole dimensioni con taglio flessibile 2
