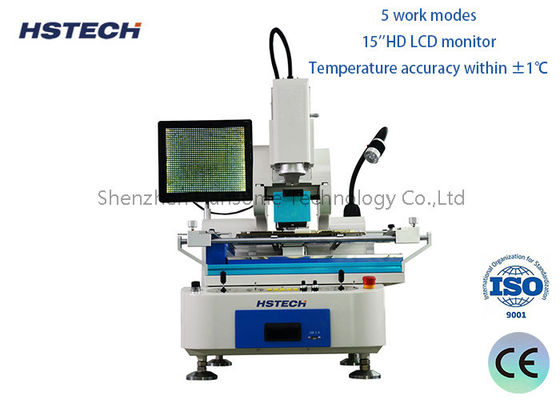

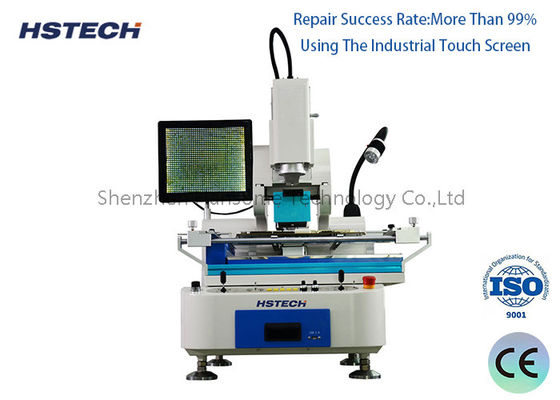

Stazione di rilavorazione BGA automatica con sistema di allineamento ottico a colori CCD con precisione di montaggio di ±0,01 mm e potenza totale di 2600 W per la gestione di PCB

Marchio:	HSTECH
Numero di modello:	HS-700
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Unione Occidentale
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Telefono cellulare BGA Rework Station

Garanzia:

1 anno

Controllare:

schermo tattile

Plc:

Mitsubishi

Marchio del relè:

Schneider

Interruttore optoelettronica:

OMRON

Materiale:

Lega di alluminio

Condizione:

Nuovo

Spessore:

0.3 - 5 mm

Segnale:

Smema

Applicazione:

Assemblea elettronica

Colore:

Argento

Sistema di controllo:

Plc

OEM/ODM:

disponibile

Potenza totale:

2600w

Alimentazione elettrica:

AC220V

Pressione dell'aria:

4-6 bar

Accuratezza di montaggio:

±0,01 mm

Tipo:

Automatico

Peso:

30kg

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Apparecchiature per la manipolazione di PCB a motore a gradini

Equipaggiamento per la manipolazione dei PCB della stazione di rielaborazione BGA

Descrizione del prodotto

Sistema di allineamento del colore CCD del motore a gradini

Stazione di rielaborazione BGA professionale con avanzato sistema di allineamento ottico a colori CCD per manipolazione di PCB di precisione e riparazione di componenti.

Specificità

Modello	HS-700
Fornitore di energia	AC 100V / 220V ± 10% 50/60Hz
Potenza totale	2600W
Potenza di riscaldamento	Caldaia superiore 1200W (max), caldaia inferiore 1200W (max)
Materiale elettrico	Motore di guida + controllore di temperatura intelligente + touch screen a colori
Controllo della temperatura	Sensore K ad alta precisione + controllo a circuito chiuso + regolatore di temperatura indipendente (precisione ± 1°C)
Sensore	1 pezzo
Metodo di localizzazione	supporto per PCB a forma di V + apparecchio universale esterno + luce laser per il centraggio e il posizionamento
Dimensioni generali	L450 mm × W470 mm × H670 mm
Dimensione del PCB	Max 140 mm × 160 mm, Min 5 mm × 5 mm
Dimensione BGA	Max 50 mm × 50 mm, Min 1 mm × 1 mm
Spessore applicabile del PCB	0.3 - 5 mm
Accuratezza crescente	± 0,01 mm
Peso della macchina	30 kg
Peso del pezzo montato	150 g
Moduli di lavoro	Quinto: semiautomatico/manuale/scansione/montaggio/saldatura
Utilizzatori	Chip / scheda madre del telefono ecc.

Caratteristiche chiave

5 modalità di lavoro per un funzionamento versatile
Monitor LCD HD da 15" per una visione chiara
schermo touch color HD da 7" per un controllo intuitivo
Motore a passo di precisione per un posizionamento preciso
Sistema di allineamento ottico a colori CCD
Accuratezza della temperatura entro ±1°C
Precisione di montaggio entro ±0,01 mm
Tasso di successo della riparazione: 99% +
Ricerca e sviluppo indipendenti del controllo a singolo chip

Vantaggi tecnici

Sistema di allineamento ottico

Immagini digitali ad alta definizione CCD (2 milioni) con sistema di zoom ottico automatico e controllo manuale con allineamento del punto rosso laser per posizionamento preciso dei componenti.

Core di riscaldamento importato

Utilizza la tecnologia importata per il riscaldamento rapido, il controllo della temperatura ad alta precisione e una durata di vita prolungata.

Monitoraggio della temperatura in tempo reale

Dispone di visualizzazione della temperatura in tempo reale con funzione di analisi automatica della curva per un controllo ottimale del processo.

Riscaldamento e raffreddamento veloci

Zona di pre riscaldamento IR con riscaldamento a infrarossi ceramico a onde medie, supporto di fissaggio mobili multifunzionale per PCB, supporto di supporto inferiore BGA e ventilatore di raffreddamento integrato a flusso laminare.
