Macchina di routing automatico per PCB con compatibilità con il sistema ERP

Marchio:	HSTECH
Numero di modello:	RM-F550
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	D/P, T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	20 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Macchina PCBA Router offline

Piattaforma:

Doppia

Piattaforma di lavoro:

300*350mm

Precisione di ripetizione:

± 0.01

Precisione di taglio:

± 0.03

Dimensione della macchina:

1200*1050*1440mm (L*W*H)

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

20 serie al mese

Descrizione del prodotto

Macchina di routing automatico per PCB con compatibilità con il sistema ERP

Introduzione

Questa macchina è una macchina di cablaggio automatico PCBA incorporata, appositamente progettata per l'operazione di cablaggio automatico del lato inferiore del PCBA fissato sull'apparecchio.la macchina è dotata di un ugello che utilizzerà l'aspirazione per adattare strettamente il PCBA all'apparecchio, facilitando così la separazione dei fori forati, dei PCB curvi e di altri PCB connessi in modo irregolare.

Caratteristiche

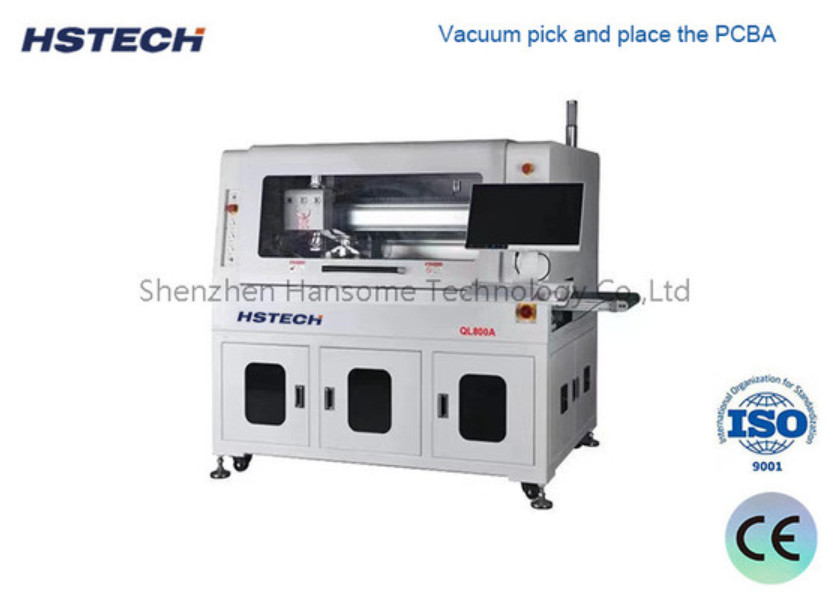

1.Vacum Pick & Place PCBA
2. Taglio di fondo
3Taglio a doppia piattaforma
4- Rilevazione di coltello rotto.
5- Collegamento automatico.
6.Statistiche SPC e corrispondenza ERP
7.Può essere dotato di: cambio automatico del coltello, aspirazione della polvere a prova di esplosione, controllo dell'aria

Informazioni tecniche

Modello	QL800A
Dimensione massima del PCB	260x340 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Altezza della trasmissione	900 ± 50 mm
Direzione del trasporto	Da sinistra a destra
Velocità di trasporto	1500 mm/s (massimo) regolabile
Modalità di caricamento	Ferrovia guida per il trasporto di sezione
Regolazione della larghezza del binario	Automazione
Interfaccia di comunicazione	SMEMA
Posizionamento dei PCB	Posizionamento degli apparecchi
Sistema di raccolta	Assorbimento a vuoto
Fuso di taglio/velocità	60,000 rpm/min, marchio tedesco ((facoltativo 100.000 rpm/min, marchio tedesco)
Tipo di raffreddamento	Tipo auto raffreddato
Cambio automatico di utensili	opzionale
Controllo del coltello	- Sì, sì.
Velocità di separazione	5-100 mm/s
Precisione di taglio	± 0,05 mm
Kit di fresatura	φ0,8~φ3,0 rotazione laterale destra, fusto di acciaio di tungsteno
Precisione di posizionamento ripetuta	± 0,1 mm
Velocità di movimento coordinata	1000 mm/s
Tipo di targa	Unità di trasporto a cinghia ESD / di trasmissione di pannelli di lotti
Raccolta dei rifiuti	Raccolta dei rifiuti
Programmazione delle procedure	GERBER programma di importazione/edizione di disegni attraverso il sistema visivo
Fornitura d'aria	5-8 kg/cm3
Fornitore di alimentazione	AC380V, 50/60Hz, 3 kW
Dimensioni della macchina	1500 x 850 x 1600 mm
Peso	Circa 800 kg

Dimensioni della macchina

HSTECH

Routing e raccoglitore di polvere di dimensioni inferiori

HSTECH

Un eccellente sistema CCD con fotocamera, lenti moritex e sorgente luminosa di livello di misura, per supportare la taratura, la compensazione e il posizionamento della macchina.con grande stabilità e capacità anti-disturbo.

HSTECH

Scavatrice per aspirazione a vuoto onnipotente per raccolta, collocazione, scarico e produzione.

HSTECH

Sistema di scarico composito, utilizzato la cintura antistatica ESD per trasportare il prodotto separato sul lato superiore, e il rifiuto viene trasportato sul lato inferiore, risparmiando molto spazio con questo metodo.

HSTECH

A proposito dei prodotti

Macchina di routing automatico per PCB con compatibilità con il sistema ERP 5
