Macchina di routing automatico per PCB con compatibilità con il sistema ERP e taglio a doppia piattaforma

Marchio:	HSTECH
Numero di modello:	RM-F550
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	D/P,T/T,Western Union
Capacità di approvvigionamento:	20 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Macchina PCBA Router offline

piattaforma:

Raddoppiare

Piattaforma di lavoro:

300*350mm

Precisione di ripetizione:

± 0,01

Precisione di taglio:

± 0.03

Dimensione della macchina:

1200*1050*1440mm (L*W*H)

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

20 serie al mese

Evidenziare:

Macchina automatica del router per PCB con instradamento laterale inferiore

Macchina per router depaneling PCB compatibile con il sistema ERP

Router PCBA per taglio a doppia piattaforma

Descrizione del prodotto

Router per PCB automatico con compatibilità ERP

Questa macchina di cablaggio automatico PCBA incorporata è specificamente progettata per le operazioni di routing automatico del lato inferiore di PCBA fissato su apparecchiature.l'ugello della macchina utilizza aspirazione a vuoto per tenere saldamente il PCBA al dispositivo, facilitando la separazione dei fori forati, dei PCB curvi e di altri PCB connessi in modo irregolare.

Caratteristiche chiave

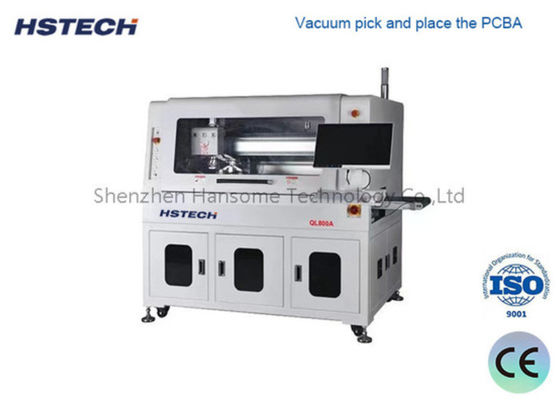

Sistema di selezione e collocazione del vuoto PCBA
Capacità di taglio di fondo
Taglio a doppia piattaforma
Detezione degli utensili rotti
Collegamento automatico della linea
Statistiche SPC e corrispondenza ERP
Opzionale: cambio automatico degli utensili, aspirazione anti-esplosione, controllo dell'aria

Specifiche tecniche

Modello	QL800A
Dimensione massima del PCB	260x340 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Altezza della trasmissione	900 ± 50 mm
Direzione del trasporto	Da sinistra a destra
Velocità di trasporto	1500 mm/s (massimo) regolabile
Modalità di caricamento	Ferrovia guida per il trasporto di tipo sezione
Regolazione della larghezza della rotaia	Automazione
Interfaccia di comunicazione	SMEMA
Posizionamento dei PCB	Posizionamento degli apparecchi
Sistema di raccolta	Assorbimento a vuoto
Spindle di taglio/velocità	60,000 rpm/min, marchio tedesco (facoltativo 100.000 rpm/min, marchio tedesco)
Tipo di raffreddamento	Tipo auto raffreddato
Cambio automatico di utensile	Opzionale
Controllo strumento di rottura	- Sì, sì.
Velocità di separazione	5-100 mm/s
Precisione di taglio	± 0,05 mm
Kit di fresatura	φ0.8~φ3.0 Rotation laterale destra, Scaffa di acciaio di tungsteno
Ripetizione della precisione di posizionamento	± 0,1 mm
Velocità di movimento coordinata	1000 mm/s
Tipo di targa	Unità di trasporto a fascia ESD / di spedizione dei pannelli di lotti
Raccolta dei rifiuti	Raccolta dei rifiuti degli armadi
Programmazione delle procedure	GERBER Importazione / modifica del programma di disegno attraverso il sistema visivo
Fornitura di aria	5-8 kg/cm3
Fornitore di energia	AC380V, 50/60Hz, 3 kW
Dimensione della macchina	1500 x 850 x 1600 mm
Peso	Circa 800 kg

Sistema di visione avanzato

Eccellente sistema CCD con fotocamera, lente Moritex e sorgente luminosa di livello di misurazione supporta la calibrazione della macchina, la compensazione,e posizionamento con eccezionale stabilità e capacità anti-disturbo.

Sistema di gestione del vuoto

Cuccioli di aspirazione omnipotenti per il raccolto, il posizionamento, lo scarico e le operazioni di produzione

Sistema di scarico composito

Utilizza la cintura antistatica ESD per trasportare i prodotti separati sul lato superiore mentre i rifiuti vengono trasportati sul lato inferiore, risparmiando spazio significativo attraverso questo metodo efficiente.

Immagini del prodotto

Confronto tra imballaggio e funzionamento
