Macchine per il montaggio elettronico a alta velocità a 3 assi

Marchio:	HSTECH
Numero di modello:	HS-RM-F500
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	D/P, T/T, Western Union,
Capacità di approvvigionamento:	50 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Macchina da tavolo del router di PCBA

Garanzia:

1 anno

Controllare:

Schermo tattile

Marchio del relè:

Schneider

Interruttore optoelettronica:

Omron

Materiale:

Lega di alluminio

Sistema di controllo:

PLC

Consumo energetico:

200W

Imballaggi particolari:

custodia in legno

Capacità di alimentazione:

50 serie al mese

Descrizione del prodotto

Macchine per il montaggio elettronico a alta velocità a 3 assi

Introduzione della macchina:

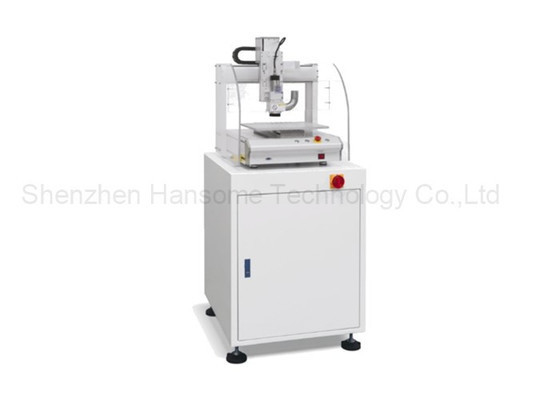

Questa macchina RM-F500 è una macchina per il router di PCB verticale, il corpo della macchina comprende due parti, la parte inferiore è la struttura e la parte superiore è un sistema di separazione PCB mobile a 3 assi.Il sistema di separazione utilizzare la scatola di insegnamento per la programmazione manuale, percio' devi impostare manualmente ogni punto di segno, e' un sistema di router PCB conveniente.

Progettazione compatta

L'intera macchina è di piccole dimensioni, occupando solo 0,5-1m2
con una lunghezza non superiore a 50 mm
Utilizzazione comoda e flessibile in un laboratorio o in un piccolo laboratorio di produzione

Processing ad alta precisione

Adottare un sistema CNC ad alta precisione e un servomotore
Capace di raggiungere una precisione di posizionamento di ±0,05 mm e una precisione di posizionamento ripetuta di ±0,1 mm
Assicurare una qualità stabile e affidabile della lavorazione delle tavole PCBA

Taglio multifunzione

Può eseguire il taglio del circuito PCB, la perforazione, la fresatura e altre lavorazioni
Sostenere la lavorazione di schede PCBA di vari materiali, come FR4, CEM-3, ecc.
Adatti per la lavorazione rapida di piccoli lotti di tavole PCBA

Controllo intelligente

Adottare un'interfaccia di funzionamento touch screen amichevole
Programmazione online dei parametri di trattamento e monitoraggio in tempo reale del processo di trattamento
Supporto per più metodi di download come USB e rete

Progettazione automatizzata

Fabbricazione di apparecchiature per la trasmissione di energia elettrica
Migliorare notevolmente l'efficienza della lavorazione e ridurre i costi del lavoro
Configurato con copertura antipolvere e altri dispositivi di protezione della sicurezza

Facile da mantenere

Le parti possono essere rapidamente smontate per la manutenzione quotidiana
Adottando parti meccaniche standard, i pezzi di ricambio sono facili da ottenere ed economici
Lunga durata di vita, adatta all'uso a lungo termine da parte di piccole e medie imprese

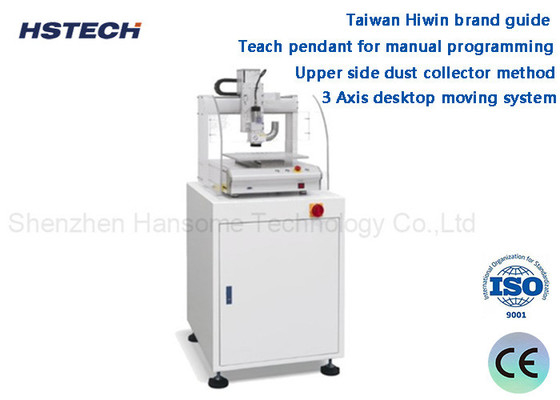

Caratteristiche:

Sistema di spostamento desktop a 3 assi.
Insegnare il ciondolo per la programmazione manuale.
Spindle di routing ad alta velocità, velocità a 20000~40000 giri/min.
Guida del marchio Taiwan Hiwin, assicurati che il sistema di movimento sia preciso e liscio.
Metodo di raccolta della polvere sul lato superiore, assicurarsi che la piattaforma sia pulita.
Adatto per la demolizione di tavole a linea retta, arco e connesse circolari.
Sala operatoria chiusa, sicurezza e basso rumore.

Specificità:

Modello	RM-F500
Struttura	Single Spindle, singola piattaforma
Lungota' di taglio efficiente	270220mm ((xY)
Tipo di taglio	Linea retta, arco, circolare
Velocità di movimento	Asse X/Y/Z 30025090mm/s
Metodo di raccolta delle polveri	Collezione superiore
Fusoliera	20000 ~ 40000 giri/min
Spindle di routing	Max 40000 giri/min
velocità di taglio	Regolazione da 1 a 100 mm/s
Precisione di taglio	± 0,03 mm
Precisione di ripetizione	± 0,01 mm
Programmazione	Scatola didattica
Collegamento esterno	USB
Kit per il router	Tagliatore di fresatura,φ0,8~φ3,0 rotazione a sinistra, acciaio di tungsteno di stagno
Fornitore di alimentazione	220V/110V,50/60Hz
Spessore della scheda	0.8-3 mm
Dimensioni del raccoglitore di polvere	600500500 mm
Potenza del raccoglitore di polveri	750W, 1 CV
