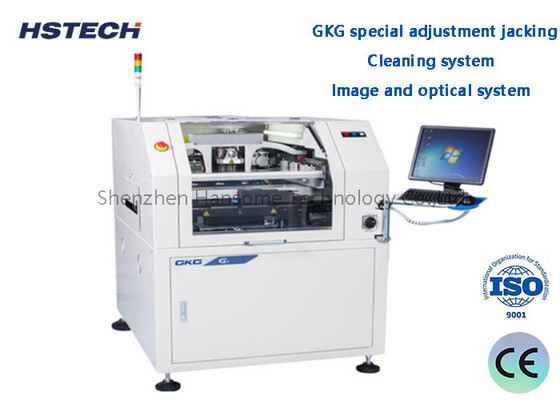

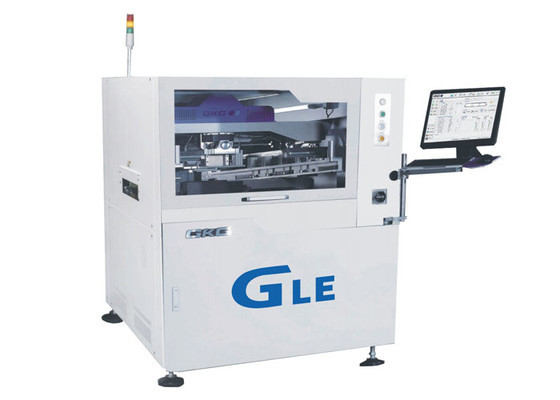

Stampiera a stencil automatica a schermo tattile 2D con Windows XP/Win7 per assemblaggio elettronico

Stampiera a stencil automatica a schermo tattile 2D con Windows XP/Win7 per assemblaggio elettronico

Introduzione

La stampante automatica a stencil è un'attrezzatura efficiente utilizzata per applicare la pasta di saldatura sulle schede di circuito stampato (PCB).È una delle attrezzature chiave nel processo di assemblaggio SMT (Surface Mount Technology)È utilizzato per applicare con precisione la pasta di saldatura ai pad sul PCB per ottenere la saldatura dei componenti e del PCB nel successivo processo di patch.

introduzione delle stampanti automatiche a stencil

Struttura dell'apparecchiatura: Le stampanti automatiche a stencil sono generalmente costituite dai seguenti componenti principali:

Banchetto di lavoro:utilizzato per sostenere e posizionare il PCB.
Dispositivo di fissaggio delle maglie di acciaio:Usato per fissare la rete di acciaio.
Testa di stampa:Responsabile dell'applicazione della pasta di saldatura uniformemente sui tamponi del PCB.
Sistema di visione:utilizzati per assistere il posizionamento e la calibrazione della posizione di stampa.

principio di funzionamento

Preparazione: posizionare il PCB sul banco di lavoro e regolare e posizionarlo in base alle dimensioni e ai segni di posizionamento del PCB.
Preparazione dello stencil: fissare lo stencil al supporto dello stencil e assicurarsi che sia allineato al PCB.

Posizionamento e calibrazione: utilizzare un sistema di visione per posizionare e calibrare il PCB e lo stencil per garantire l'accuratezza e la precisione della stampa.

Applicazione della pasta di saldatura: avviare la stampante automatica con stencil, la testa di stampa applica la pasta di saldatura uniformemente sulla stencil,e poi raschi la pasta di saldatura attraverso le aperture della stencil in modo che possa essere applicata con precisione ai pad del PCB.
Scaricare il PCB: una volta terminata la stampa, rimuovere dal banco di lavoro il PCB rivestito di pasta di saldatura.

Funzioni e caratteristiche

1.Alta precisione e ripetibilità: la stampante automatica a stencil è dotata di una testina di stampa ad alta precisione e di un sistema di visione preciso,che può ottenere anche l'applicazione di pasta di saldatura sulle pastiglie e risultati di stampa altamente coerenti.

2- regolazione e adattabilità veloci: le stampanti a stencil automatiche dispongono di solito di funzioni di regolazione rapida e di configurazione automatica, che possono adattarsi a diverse dimensioni e tipi di PCB,nonché diversi requisiti per lo spessore della pasta di saldatura.

3.Posizionamento assistito dalla visione: Automatic stencil printing machines equipped with vision systems can detect and calibrate in real time during the printing process through image processing and auxiliary positioning functions to ensure the accuracy of the printing position.

4.Alta efficienza di produzione: rispetto alla stampa semiautomatica o manuale, le stampanti automatiche a stencil possono ottenere un processo di stampa rapido e continuo, migliorare l'efficienza di produzione,e ridurre il tempo di funzionamento manuale e i costi del lavoro.

Specificità
