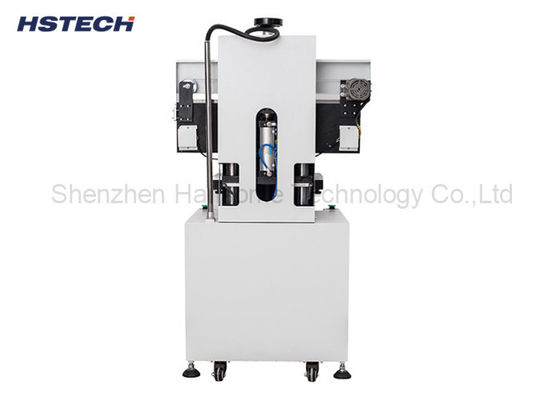

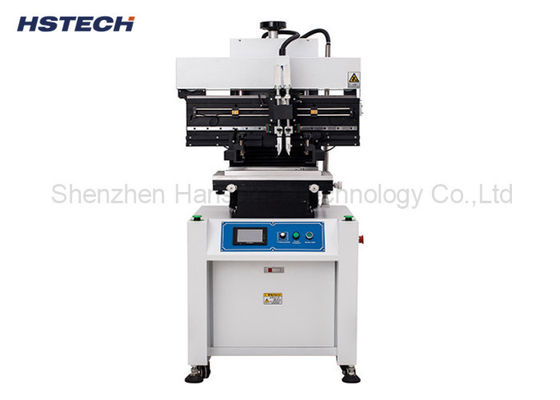

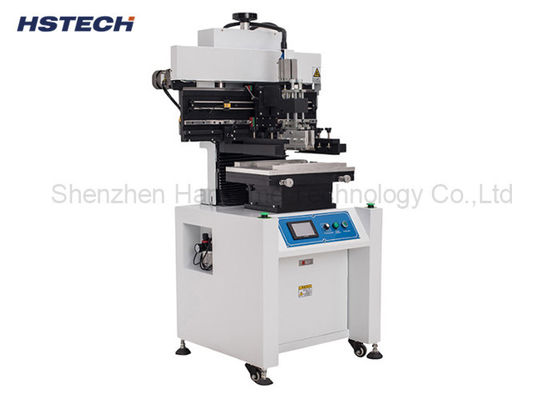

Stampa a schermo semiautomatica a fase singola

Stampa a schermo semiautomatica a fase singola

Introdurre
La stampante di pasta di saldatura semiautomatica è un dispositivo utilizzato per applicare la pasta di saldatura su schede di circuito stampato (PCB). It is an important step in the SMT (Surface Mount Technology) assembly process and is used to accurately apply solder paste to the pads on the PCB so that components can be soldered to the PCB in the subsequent patch process.

Qui di seguito è riportata un'introduzione generale delle macchine semiautomatiche per la stampa in pasta di saldatura:

1Struttura dell'apparecchiatura: le macchine di stampa a pasta di saldatura semiautomatiche sono di solito costituite dai seguenti componenti principali:
Banchi di lavoro: utilizzati per sostenere e posizionare il PCB.
2.Squeegee di stampa: responsabile dell'applicazione della pasta di saldatura uniformemente sui pad sul PCB.
3Dispositivo di fissaggio dello stencil: utilizzato per fissare gli stencil di stampa per garantire un'applicazione accurata della pasta di saldatura.


Specificità

Caratteristiche

1La macchina adotta il sistema di controllo PLC.
2. La macchina integrata in unCon un contatore a quattro cifre.
3. struttura verticale, il telaio viene sollevato e abbassato verticalmente dall'elettricità, guidando la corsa trasversale della testa di stampa a sinistra e a destra dalla guida lineare.
4La cornice dello schermo può essere regolata su e giù per soddisfare l'altezza del differnet.
5. Posizionamento di stencil a quattro punti, la precisione di stampa è di ±0.02mm, telaio flessibile, può utilizzare stencil di dimensioni diverse.

6, la spazzatura può essere regolabile, conveniente per raschiatore in acciaio inossidabile senza piombo, 200-350opzioni.

7, Flessibile PIN dito per posizionare il PCB, può stampare il doppio lato PCB.

8, schermo touch LED può regolare la velocità di raschiatura, anche utilizzare guida lineare di alta qualità HIWIN marchio.

9, il raschiatore sinistra e destra regolazione utilizzare il controllo di conversione di frequenza, può impostare la velocità di stampa sullo schermo, assicurarsi che la velocità di stampa è costante,poi lo spessore di stampa più uniformemente.
principio di funzionamento:

1.Preparazione: posizionare il PCB sul banco di lavoro e regolare e posizionarlo in base alle dimensioni e ai segni di posizionamento del PCB.
2.Preparazione dello stencil: posizionare lo stencil stampato (chiamato anche stencil) sul supporto dello stencil e assicurarsi che sia allineato al PCB.
3.Applicazione della pasta di saldatura: avviare la stampante di pasta di saldatura semiautomatica, spostare il raschiatore di stampa senza intoppi attraverso il modello, raschiare la pasta di saldatura uniformemente attraverso i fori del modello,e applicare la pasta di saldatura sui pad PCB attraverso le aperture del modello.
4.Scaricare il PCB: una volta terminata la stampa, rimuovere dal banco di lavoro il PCB rivestito di pasta di saldatura.


Funzioni e caratteristiche:

1Precisione e ripetibilità: la stampante semiautomatica di pasta di saldatura ha un'elevata precisione e ripetibilità, garantendo l'applicazione uniforme e la consistenza della pasta di saldatura sui pad.
2.Adattamento e adattabilità: il dispositivo per la spazzatura e lo stencil possono essere regolati per soddisfare diverse dimensioni e tipi di PCB, nonché diversi requisiti di spessore della pasta di saldatura.
3.Facile da usare: il funzionamento della stampante semiautomatica per saldatura è relativamente semplice.È sufficiente effettuare adeguate regolazioni e impostazioni in base ai requisiti PCB e pasta di saldatura, e quindi premere il pulsante di avvio per avviare il processo di stampa.
4Efficienza della produzione: rispetto alla stampa manuale con pasta di saldatura, le macchine di stampa semi-automatiche con pasta di saldatura possono migliorare l'efficienza della produzione e ridurre il tempo di funzionamento manuale e i costi di manodopera.
