| Luogo di origine: | CINESE |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | CM-610 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Cassa in legno, protezione da schiuma |
| Tempi di consegna: | 20~30 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram, D/P |
| Capacità di alimentazione: | 50 serie al mese |
| Nome del prodotto: | Macchina del router di PCBA | alimentazione: | Alimentazione in cassetto |
|---|---|---|---|
| Piattaforma di lavoro: | Doppio, può essere combinato come una piattaforma. | Funzione: | Dispositivi per la separazione delle schede a pin PCBA |
| Materiale: | Matel dello strato | Colore: | Arancione, grigio. |
Macchina di taglio PCBA per la ripartizione automatica dei pannelli
Descrizione

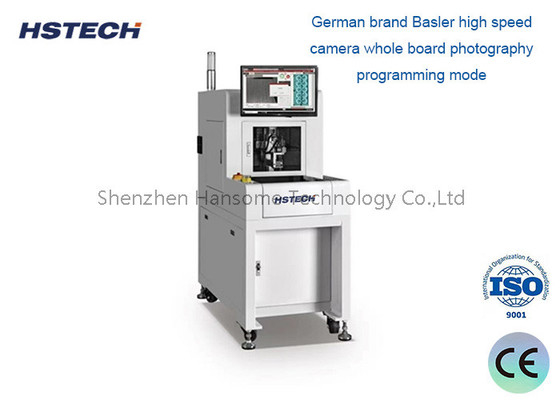

Questa macchina è una macchina di routing automatica PCBA a terra, è un'operazione a piattaforma singola, che utilizza il PC per la programmazione, il routing automatico di fondo e la raccolta della polvere di fondo.La macchina che utilizza spindle di routing ad alta velocità, fissare il PCBA con un giallo, per separare il foro di timbro, PCB curvo e altri PCB connessi irregolari.
Caratteristiche
1.Sistema operativo software cinese/inglese.
2.Camera ad alta velocità della marca tedesca Basler in modalità di programmazione fotografica su tutta la scheda.
3.Equipaggiato con cambio automatico di strumento di routing ((bit), rilevamento della rottura dello strumento, funzione di correzione dell'altezza dello strumento.
4Lavorare su un singolo tavolo, può essere utilizzato anche in combinazione con due macchine, mentre l'apparecchiatura può essere operata senza pilota con un robot, migliorando notevolmente l'efficienza della produzione.
Applicazione
Il router intelligente a visione completa è adatto per elettronica di consumo, elettronica domestica, elettronica automobilistica e altre operazioni di taglio PCB multi-board correlate.
Specificità
| Modello della macchina | NT1cultura |
| Dimensione del taglio del PCB | 310*360 mm |
| Oggetto di taglio | V-groove, buco di timbro, punto circolare, ecc. |
| Tavolo da taglio | Tavola singola |
| Precisione di taglio | ± 0,08 mm |
| Precisione di ripetizione | ± 0,015MM |
| Velocità massima di movimento dell'asse | X,Y1,Y2:1000 mm/s,asse Z:800 mm/s |
| Fusoliera | Marca cinese |
| Modalità di cambio utensile | Cambio manuale di utensili |
| Velocità di routing dello spinello | Max: 60000 giri al minuto |
| rilevamento degli strumenti | Fabbricazione di apparecchiature per la produzione di energia elettrica |
| velocità di taglio | 5 ̊100 mm/s regolabile |
| Spessore di taglio del PCB | 0.3-3.0MM |
| Metodo di programmazione | Tutte le foto, insegnamento di linee di disegno |
| Metodo di controllo | Sistema di controllo a tre assi di precisione PC |
| X, Y1, Y2, Z metodi motori | Servo drive domestico (opzione Panasonic) |
| Dimensione dei bit di routing adatti | 0.8 ¢3.0MM |
| Fornitore di alimentazione | AC220V 50/60HZ monofase |
| Dimensioni della macchina | L*W*H ((1250mm*650mm*1550mm) |
| Peso della macchina | 300 kg |
| Potenza del depuratore | 3 CV |
| Fornitore di alimentazione del depuratore | AC380V 3 fasi |
| Dimensione trasparente dalla polvere | L*W*H ((800mm*400mm*780mm) |
| Dimensioni del depuratore | 60 kg |
| Metodo di pulizia della polvere | Pulizia del lato superiore/dimensione inferiore (facoltativo) |
Dimensioni
Dettagli della macchina
Super Vision System ((Equipaggiato con una fotocamera di imaging industriale tedesca e un obiettivo Moritex di marca giapponese) e un dispositivo di raccolta della polvere ESD sul lato superiore della spazzola.
Sistema di taglio integrato (taglio con giug o dito magnetico) e PIN del dito magnetico (disegno brevettato)
Sistema di taglio affidabile ((Utilizzare il fusibile tedesco Sycotec e l'inversione di frequenza),Win7/Win10 sistema di versione inglese.
