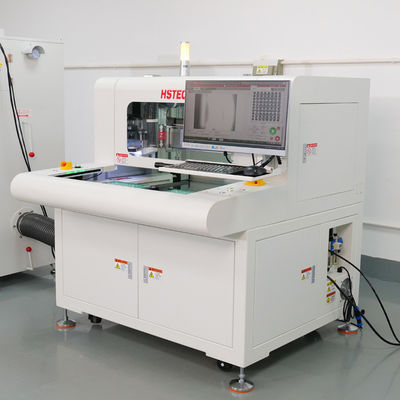

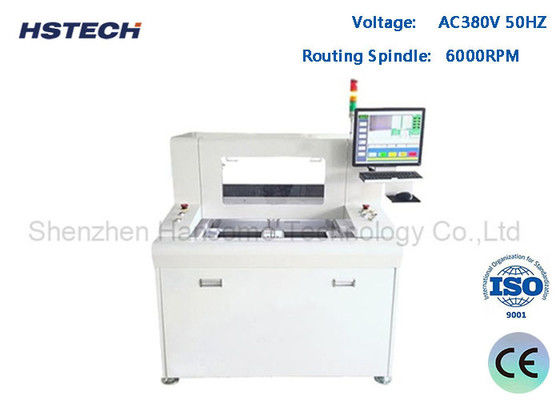

Macchina router PCBA per il rilevamento CCD con mandrino di fresatura a 6000 giri/min e azionamento servomotore per il depanelaggio PCB

Marchio:	HSTECH
Numero di modello:	RM-560
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Unione Occidentale
Capacità di approvvigionamento:	50 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Macchina del router di PCBA

Altro nome:

Router automatico del PWB

Piattaforma:

Raddoppiare

Fuso di incrocio:

6000 giri/min

Guida:

Hiwin

Motore guidato:

servomotore

Voltaggio:

AC380V 50Hz

Garanzia:

1 anno

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

50 serie al mese

Evidenziare:

CCD Detection PCBA Router Machine

Macchina per depaneling PCB con mandrino di instradamento da 6000 giri/min

Router PCB automatico azionato da servomotore

Descrizione del prodotto

Macchina Router PCBA per la Raccolta Inferiore con Rilevamento CCD e Servomotore

Questa avanzata macchina router PCB automatica è dotata di tecnologia di mandrino di routing ad alta velocità con doppie piattaforme di lavoro e azionamento a servomotore a 4 assi. Il mandrino si muove in base alla programmazione preimpostata per separare automaticamente schede collegate con fori a timbro, schede curve e altre schede di forma irregolare. Funzionante su sistema Windows con rilevamento CCD per il monitoraggio della separazione delle tracce, consentendo la verifica del processo in tempo reale.

Caratteristiche Principali

Mandrino di routing ad alta velocità a 6000 giri/min
Sistema operativo Windows con funzionalità di posizionamento manuale o importazione di file
Sistema di rilevamento CCD per un monitoraggio di precisione
Sistema integrato di raccolta polvere interno
Adatto per la separazione di schede FPC, schede in alluminio, materiali FR4 e altro
Ideale per schede collegate con fori a timbro, schede curve, in sostituzione dei metodi tradizionali di taglio a V

Specifiche Tecniche

Modello	RM-560
Struttura	Mandrino singolo, doppie piattaforme di lavoro
Dimensioni della macchina (mm)	100012001550
Peso lordo	700 kg
Dimensioni del collettore di polvere (mm)	6256001600
Metodo di raccolta della polvere	Raccolta inferiore
Dimensioni della piattaforma di lavoro	300*400mm
Tipo di azionamento della piattaforma	Piattaforma rotante doppia, affettatrice di precisione con inverter motore trifase
Sistema di azionamento	Asse X/Y/Z azionato da servomotore, asse W azionato da inverter di frequenza motore trifase
Mandrino di routing	6000 giri/min
Velocità di taglio	1-100 mm/s
Precisione di taglio	±0.05mm
Precisione di ripetizione	±0.02mm
Velocità di movimento dell'asse	800 mm/s
Sistema asse Z	Azionamento a vite, doppia guida
Kit router	Fresa, φ0.8~φ3.0 rotazione a sinistra, gambo in acciaio al tungsteno
Controllo della durata dell'utensile	Controllo del programma software
Funzione di protezione attiva	Barriera fotoelettrica di sicurezza
Porta di sicurezza	Porta manuale
Allarme di errore	Sì
Metodo di programmazione	Autoprogrammazione, fotocamera controllata da tastiera e mouse

Dettagli della macchina

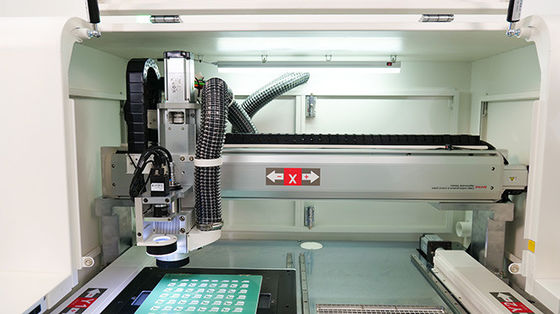

Mandrino di routing ad alta velocità con sistema integrato di raccolta polvere interno

Sistema operativo Windows 7/10 versione inglese per una semplice messa a punto e funzionamento
