Dettagli dei prodotti

Casa. prodotti

CCD Detection Bottom Collection PCBA Router Machine con servomotore

Marchio:	HSTECH
Numero di modello:	RM-560
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	50 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Macchina del router di PCBA

Altro nome:

Router automatico del PWB

Piattaforma:

Doppia

Fuso di incrocio:

6000 giri al minuto

Guida:

HIWIN

Motore azionato:

Servomotore

Voltaggio:

AC380V 50Hz

Garanzia:

1 anno

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

50 serie al mese

Descrizione del prodotto

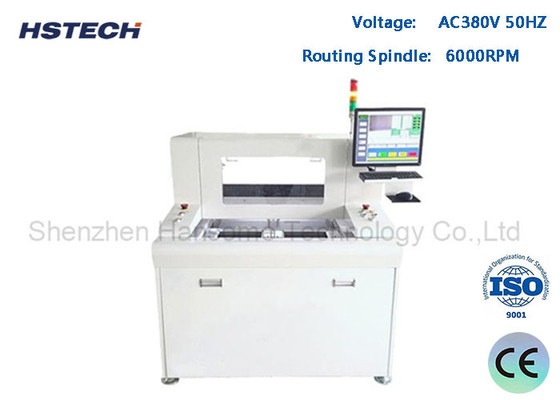

CCD Detection Bottom Collection PCBA Router Machine con servomotore

Introduzione della macchina:

Questa macchina per il router automatico del circuito a circuito aperto, che utilizza uno spinello ad alta velocità, dotato di doppia piattaforma, a 4 assi, azionato da un servomotore

Il fuso si muove secondo la programmazione prestabilita, separando automaticamente il buco di stampo, la scheda connessa, la scheda curva e le altre schede di forma irregolare.

Il sistema di funzionamento delle finestre di utilizzo della macchina, il rilevamento CCD del binario di separazione, può controllare il processo di separazione in qualsiasi momento.

Caratteristiche principali:
1Spindle di routing ad alta velocità, 6000 giri al minuto.
2, funzionamento di Windows, localizzazione manuale o importazione di file.
3, rilevamento CCD.
4, compreso il raccoglitore di polvere interno.

5, adatto per la separazione di schede in FPC, schede in alluminio, FR4, ecc.

6, utilizzato principalmente per la separazione di stampo foro collegato a tavola, curva tavola, invece di tradizionale tavola in V-cut.

Settificazione:

Modello	RM-560
Struttura	Spindle singolo, piattaforme di lavoro doppie
Dimensione della macchina ((mm)	100012001550
Peso lordo	700 kg
Dimensione del raccoglitore di polveri ((mm)	6256001600
Metodo di raccolta delle polveri	Collezione di fondo
Dimensioni della piattaforma di lavoro	300*400 mm
Tipo di guida della piattaforma	Doppia piattaforma rotante, tagliatrice di precisione con motore inverter a 3 fasi
Sistema di guida	Asse X/Y/Z azionata da un servomotore,asse W azionata da un inverter di frequenza a tre fasi
Spindle di routing	6000 giri al minuto
velocità di taglio	1-100 mm/s
Precisione di taglio	± 0,05 mm
Precisione di ripetizione	± 0,02 mm
Velocità di movimento dell'asse	800 mm/s
Sistema dell'asse Z	Guida a vite, doppia guida
Kit per il router	Tagliatore di fresatura,φ0,8~φ3,0 rotazione a sinistra, acciaio di tungsteno di stagno
Controllo della durata dell'utensile	Controllo del programma software
Funzione di protezione attiva	Tela di sicurezza
Porta di sicurezza	Porta manuale
Alarme di errore	- Sì, sì.
Metodo di programmazione	Autoprogrammazione, fotocamera controllata da tastiera e mouse

Dettagli della macchina:

Fusoliere di rotazione ad alta velocità e raccoglitore interno di polvere

Fixture Customized Visual Check Automatic PCB Router FPC Aluminum Board FR4PCBA Router Machine 0

Sistema operativo Windows7/10 versione inglese,semplice per il debug e il funzionamento.

Fixture Customized Visual Check Automatic PCB Router FPC Aluminum Board FR4PCBA Router Machine 1

Fixture Customized Visual Check Automatic PCB Router FPC Aluminum Board FR4PCBA Router Machine 2
