Macchina per router PCB ad alta stabilità con allineamento visivo CCD

Name: Macchina per router PCB ad alta stabilità con allineamento visivo CCD
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: RM-F550
Price: 6,005.00 USD
Availability: InStock

Marchio:	HSTECH
Numero di modello:	RM-F550
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	D/P, T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	20 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Macchina PCBA Router offline

Piattaforma:

Doppia

Piattaforma di lavoro:

300*350mm

Precisione di ripetizione:

± 0.01

Precisione di taglio:

± 0.03

Dimensione della macchina:

1200*1050*1440mm (L*W*H)

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

20 serie al mese

Descrizione del prodotto

Macchina per il router PCB - allineamento visivo CCD, guida Hiwin, monitor della durata dell'utensile, taglio da 0,5-3 mm

Introduzione della macchina

Questa macchina RM-F550 è una Router Machine appena sviluppata, utilizzata per trasformare un intero gruppo di circuiti stampati (PCBA) in singole schede PCBa.La macchina adotta una piattaforma molto stabile per garantire la precisione di lavoro, le dimensioni della piattaforma di lavoro sono 300*350 mm.

Ha una piattaforma più grande a 400*600mm. La macchina fornisce una programmazione "visiva" user-friendly per una programmazione online rapida e accurata, e può anche rilevare il processo di depeneling.

Caratteristiche principali

1Fornire ai clienti un'attrezzatura industriale ad alte prestazioni, stabile e di sicurezza, utilizzando una guida lineare di alta precisione, una scheda di controllo e un servomotore.

2, 4 assi di controllo del movimento basati sull'allineamento vicuale CCD ad alta risoluzione, utilizzare doppia piattaforma per rendere la produzione più efficiente.

3Spindle di routing di marca tedesca, velocità a 40000~60000 giri/min.

4, Taiwan Hiwin guida del marchio, assicurarsi che il sistema di movimento precisione e liscia.

5Dopo aver tagliato una certa distanza, la lama si alza e cade automaticamente nella posizione di un'altra lama.

6, adatto per la demolizione di tavole a linea retta, ad arco e a leghe circolari.

7, il substrato PCB viene posizionato mediante lavorazione scorrevole continua in due fasi per ridurre il tempo di attesa e aumentare la produzione.

Settificazione

Modello	RM-F328
Struttura	Single Spindle, doppia piattaforma
Lungota' di taglio efficiente	300*350 mm
Tipo di taglio	Linea retta, arco, circolare
Velocità di movimento	Asse X/Y 1000 mm/s,asse Z 500 mm/s
Metodo di raccolta delle polveri	Collezione superiore
Fusoliera	40000 ~ 60000 giri al minuto
Spindle di routing	Max 60000 giri al minuto
velocità di taglio	Regolazione da 1 a 100 mm/s
Precisione di taglio	± 0,03 mm
Precisione di ripetizione	± 0,01 mm
Programmazione	CCD colorato
Collegamento esterno	USB
Kit per il router	Tagliatore di fresatura,φ0,8~φ3,0 rotazione a sinistra, acciaio di tungsteno di stagno
Fornitore di alimentazione	380 V
Potenza della macchina	2000 W
Dimensioni del raccoglitore di polvere	600470730 mm
Potenza del raccoglitore di polveri	2.2Kw,380V
Pressione dell'aria del raccoglitore di polveri	4-6 kg/cm3
Porta di sicurezza	Porta manuale
Alarme di errore	- Sì, sì.
Metodo di programmazione	Autoprogrammazione, fotocamera controllata da tastiera e mouse

Dettagli della macchina

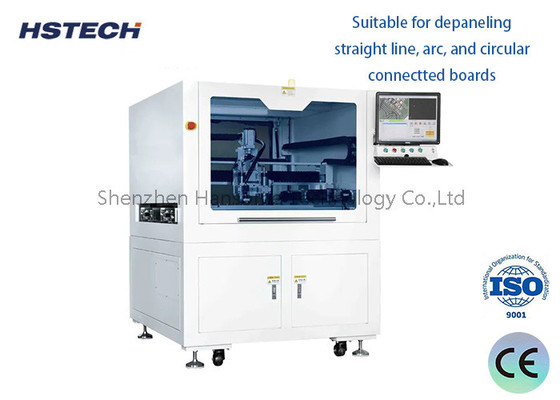

Macchina per router PCB ad alta stabilità con allineamento visivo CCD 0

Riguardo all'imballaggio

Tag:

Macchina per il taglio di due tavoli di lavoro, per la marcatura di feduci, per la decodificazione del PCB e per il router
