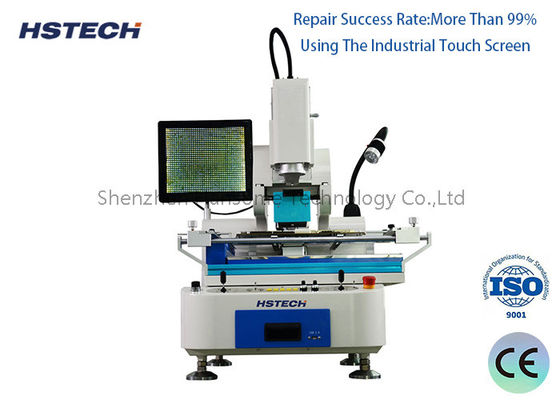

Stazione di rielaborazione BGA ad alta precisione con sistema di allineamento del colore CCD e accuratezza di montaggio ± 0,01 mm per la riparazione BGA del telefono cellulare

Marchio:	HSTECH
Numero di modello:	HS-800
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Unione Occidentale
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Stazione di rilavorazione BGA

Garanzia:

1 anno

Controllare:

schermo tattile

Plc:

Mitsubishi

Marchio del relè:

Schneider

Interruttore optoelettronica:

OMRON

Materiale:

Lega di alluminio

Condizione:

Nuovo

Spessore:

0.6-4.0 mm

Segnale:

Smema

Applicazione:

Assemblea elettronica

Colore:

Argento

Sistema di controllo:

Plc

OEM/ODM:

disponibile

Consumo energetico:

200 W

Alimentazione elettrica:

AC220V

Pressione dell'aria:

4-6 bar

Velocità:

200-300 pezzi/min

Tipo:

Automatico

Peso:

220/240 kg

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Apparecchiature per la manipolazione di PCB a motore a gradini

Equipaggiamento per la manipolazione dei PCB CCD

Descrizione del prodotto

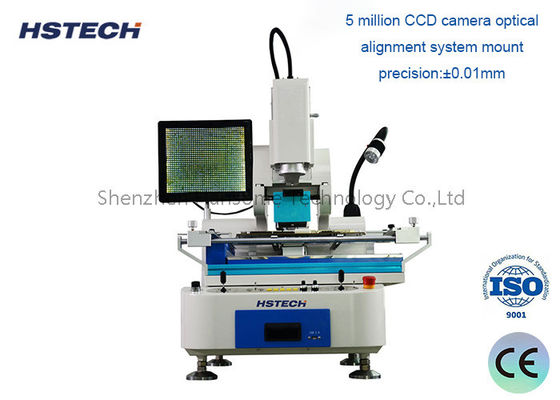

Sistema di allineamento dei colori CCD

Stazione avanzata di rielaborazione BGA progettata per la riparazione di telefoni cellulari e la manipolazione di componenti elettronici di precisione con tecnologia di allineamento del colore CCD integrata.

Specifiche tecniche

Modello	HS-800
Potenza di riscaldamento	Caldaio superiore 1200W (Max), caldaio inferiore 1200W (Max)
Pre riscaldamento a fondo	IR 5000W
Controllo della temperatura	Termocoppia di tipo K, controllo a circuito chiuso
Metodo di localizzazione	Fuoco esterno o di localizzazione
Dimensioni generali	970 mm × 700 mm × 830 mm
Capacità di dimensione del PCB	650 mm × 610 mm
Intervallo di dimensioni BGA	Max 80 mm × 80 mm, Min 1 mm × 1 mm
Intervallo di spessore del PCB	0.3 - 5 mm
Accuratezza crescente	± 0,01 mm
Peso della macchina	140 kg

Caratteristiche chiave

Disegno integrato della testa dell'aria calda e della testa di montaggio con funzioni di saldatura e dissaldatura automatiche
I riscaldatori superiori utilizzano un sistema di aria calda per un riscaldamento più rapido, una distribuzione uniforme della temperatura e un raffreddamento rapido (50-80°C)
Tre riscaldatori indipendenti con movimento superiore e inferiore sincronizzato per una copertura IR completa
Il sistema di slider di alta precisione garantisce l'allineamento accurato del montaggio BGA e PCB
Materiali di riscaldamento di qualità superiore importati dalla Germania per la tavola di preregiazione di fondo
Movimento integrato dell'asse X del tavolo di preriscaldamento, del dispositivo di fissaggio e del sistema di raffreddamento per una manipolazione sicura dei PCB
Movimento dell'asse X e Y a comando motore per un allineamento rapido e conveniente
Controllo a doppia oscillazione per telecamere e piattaforme di riscaldamento per mantenere la precisione di allineamento
Pompa a vuoto rotante a 360° integrata con ugello di aspirazione di regolazione fine
Determinazione automatica dell'altezza di raccolta e di montaggio BGA con controllo della pressione (fino a 10 grammi)
Sistema di visione ottica a colori ad alta risoluzione con visione divisa, zoom, autofocus e zoom ottico 22x

Applicazioni

Ideale per telefoni cellulari, hard disk, tastiere, giocattoli elettronici, computer, lettori DVD, materie plastiche, elettrodomestici, apparecchiature di comunicazione, motori, tablet, notebook,apparecchi fotografici digitali, telecomandi, walkie-talkie e vari componenti elettronici.

Immagini del prodotto
