| Luogo di origine: | Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | ARM-710 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Cassa in legno, protezione da schiuma |
| Tempi di consegna: | 20~30 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram, D/P |
| Capacità di alimentazione: | 50 serie al mese |
| Nome del prodotto: | Macchina in-linea del router di PCBA | Materiale: | Matel dello strato |
|---|---|---|---|
| Dimensione del PCB: | 50x50~350x350mm | Spessore del PCB: | 0.4-6mm |
| Altezza della trasmissione: | 900 ± 50 mm | Fornitore di energia: | AC380V, 50/60HZ |
| Separazione della velocità: | 1-100 mm/sec | Comunicazione: | SMEMA |

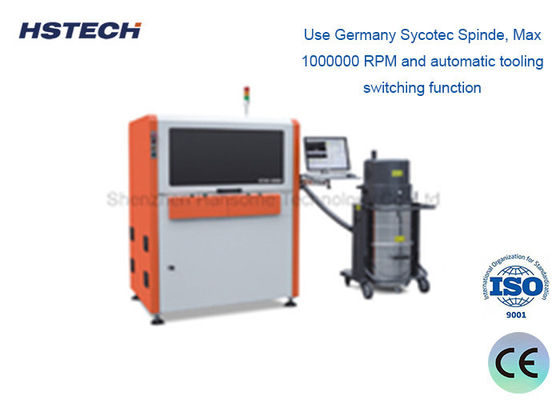

100000 RPM Spindle CCD System Inline PCB Depaneling Router Machine senza Jig
Introduzione
Questa macchina è un sistema di router in linea completamente automatico, con caricatore e scaricatore per la linea di prova ATE, mandrino ad alta velocità, bassa forza di sollecitazione per tagliare il PCBA e garantire precisione e chiarezza.
Caratteristiche
1, Utilizzare la Germania Sycotec Spinde, Max 1000000 RPM e funzione di commutazione automatica degli utensili.
2"La spazzola ESD in fondo al PCBA, ha un perfetto effetto di assorbimento della polvere.
3, eccellente sistema CCD con fotocamera di imaging, lente Moritex e sorgente luminosa di livello di misurazione, per supportare la taratura, la compensazione e il posizionamento della macchina,con grande stabilità e capacità anti-disturbazione.
4, Perfetta soluzione di routing Jig-less, supporto 20 * 20 ~ 350 * 350mm PCB dimensione, e il dispositivo di pick-up può realizzare rapida rimozione e installazione, alta affidabilità e basso costo.
5, Repertorio di attrezzature standard con tre tipi di 3.175 attrezzature, ognuna con 10 pezzi all'interno.
6, Soluzione di scarico1: dopo il taglio, il PCBA verrà posto sulla cintura ESD, quindi inserito nella linea di prova o di assemblaggio.Soluzione di scarico 2: con l'unità di scarico del lotto, la pinza coprirà il vassoio.
7, il tagliolatore è azionato da un fusione ad alta velocità con i vantaggi di una ridotta forza di taglio, alta precisione, basso rumore, ed è adatto a tutte le forme di pcba, come rotondo, linea retta, tipo L o U,quadrati e forme d'arco.
8, Win7/Win10 versione inglese sistema
Specificità
| Modello | ARM-710 | ARM-711 |
| Dimensione massima del PCB | 350 x 350 mm | |
| Dimensione minima del PCB | 50x50 mm | |
| Spessore del PCB | 0.4-6 mm | |
| Altezza della trasmissione | 900 ± 50 mm | |
| Direzione del trasporto | Da sinistra a destra | |
| Velocità di trasporto | 1500 mm/s (massimo) regolabile | |
| Modalità di caricamento | Ferrovia guida per il trasporto di sezione | |
| Regolazione della larghezza del binario | Automazione | |
| Interfaccia di comunicazione | SMEMA | |
| Posizionamento dei PCB | Serrature per rotaie di guida superiore e inferiore | |
| Sistema di raccolta | Sistema di fissaggio rotativo a 360 gradi, 2 gruppi di ugelli di aspirazione a vuoto; 4 gruppi di unità di trasporto della cintura ESD / di inoltro del pannello del lotto al massimo | |
| Spindle di taglio/velocità | 100,000 rpm/min, marchio tedesco | 60,000 rpm/min, marchio tedesco |
| Cambio automatico di utensili | - Sì, sì. | - No, no. |
| Controllo del coltello | - Sì, sì. | - Sì, sì. |
| Velocità di separazione | 1-100 mm/s | |
| Precisione di taglio | ± 0,05 mm | |
| Kit di fresatura | φ0,8~φ3,0 posizionamento laterale destro, fusto di acciaio di tungsteno | |
| Precisione di posizionamento ripetuta | ± 0,02 mm | |
| Velocità di movimento coordinata | 1000 mm/s | |
| Tipo di targa | Unità di trasmissione di cinghia ESD/unità di trasmissione di pannelli di lotti | |
| Raccolta dei rifiuti | Sgombero via rotaia | |
| Programmazione delle procedure | GERBER programma di importazione/edizione di disegni attraverso il sistema visivo | |
| Fornitura d'aria | 5-8 kg/cm3 | |
| Fornitore di alimentazione | AC380V, 50/60Hz, 3 kW | |
| Dimensioni della macchina | 1000 x 1300 x 1600 mm | |
| Peso |
Circa 1000 kg
|
|
Dimensioni della macchina
Dettagli
1, Cambio automatico di utensile di taglio 2, rilevamento del coltello rotto 3, modalità di produzione automatica
4, SPC statistiche funzione e corrispondenza sistema ERP
5, Optional per collettore di polveri a vuoto a prova di esplosione e monitor del volume d'aria
Perfetto sistema di routing PCBA senza Jig per fissare la scheda, supporto 20x20 ~ 350x350mm dimensione del pcb e il dispositivo di raccolta può realizzare
Rimozione e installazione rapide, elevata affidabilità e basso costo.
Scarico in linea della cintura ESD
Soluzione di scarico 1: il PCBA, dopo la separazione, viene posizionato sulla cintura ESD e poi inserito nella catena di prova/assemblaggio.
Soluzione di scarico 2: con l'unità di scarico del lotto ARM710-1, la pinza si posiziona sul vassoio di ARM710.
