| Luogo di origine: | CINESE |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | RM-F550 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Confezione in legno |
| Tempi di consegna: | 1 mese |
| Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 20 serie al mese |
| Nome del prodotto: | Macchina PCBA Router offline | Piattaforma: | Doppia |
|---|---|---|---|
| Piattaforma di lavoro: | 300*350mm | Accuratezza di ripetizione: | ± 0.01 |
| Precisione di taglio: | ±0.03 | Dimensione della macchina: | 1200*1050*1440mm (L*W*H) |
4 Aixs Offline Doppia piattaforma di controllo del sistema di finestre
Introduzione della macchina
Questa macchina RM-F550 è una Router Machine di nuova concezione, utilizzata per trasformare un intero gruppo di circuiti stampati (PCBA) in singole schede PCBa.La macchina adotta una piattaforma molto stabile per garantire la precisione di lavoro, le dimensioni della piattaforma di lavoro sono di 300*350 mm.
Ha una piattaforma più grande a 400*600mm. La macchina fornisce una programmazione "visiva" user-friendly per una programmazione online rapida e accurata, e può anche rilevare il processo di depeneling.
Caratteristiche principali
1Fornire ai clienti un'attrezzatura industriale ad alte prestazioni, stabile e sicura, utilizzando una guida lineare di alta precisione, una scheda di controllo e un servomotore.
2, 4 assi di controllo del movimento basati sull'allineamento vicuale CCD ad alta risoluzione, utilizzare doppia piattaforma per rendere la produzione più efficiente.

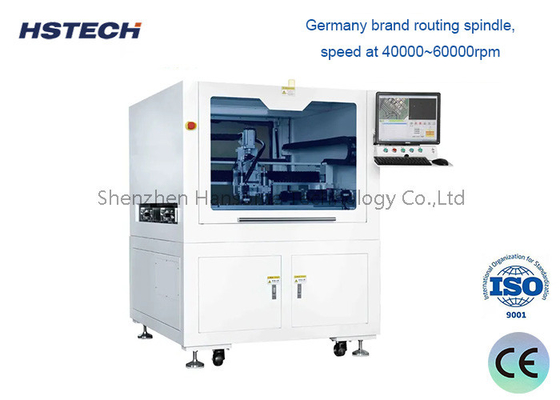

3Spindle di routing di marca tedesca, velocità a 40000~60000 giri/min.
4, Taiwan Hiwin guida del marchio, assicurarsi che il sistema di movimento precisione e liscia.
5Dopo aver tagliato una certa distanza, la lama si alza e cade automaticamente nella posizione di un'altra lama.
6, adatto per la demolizione di tavole a linea retta, arco e connesse circolari.

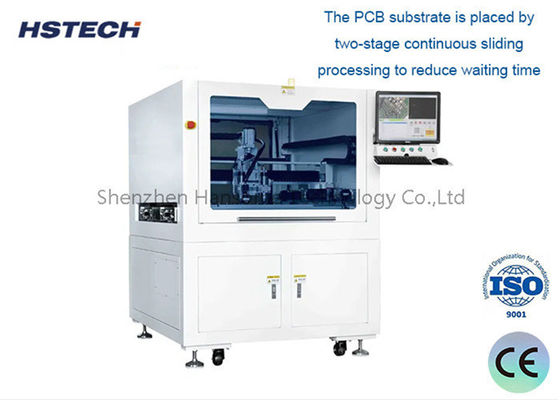

7, il substrato di PCB viene posizionato mediante una lavorazione scorrevole continua in due fasi per ridurre il tempo di attesa e aumentare la produzione.
Settificazione
| Modello | RM-F328 | ||
| Struttura | Single Spindle, doppia piattaforma | ||
| Lungota' di taglio efficiente | 300*350 mm | ||
| Tipo di taglio | Linea retta, arco, circolare | ||
| Velocità di movimento | Asse X/Y 1000 mm/s,asse Z 500 mm/s | ||
| Metodo di raccolta delle polveri | Collezione superiore | ||
| Fusoliera | 40000 ~ 60000 giri al minuto | ||
| Spindle di routing | Max 60000 giri al minuto | ||
| velocità di taglio | Regolazione da 1 a 100 mm/s | ||
| Precisione di taglio | ± 0,03 mm | ||
| Precisione di ripetizione | ± 0,01 mm | ||
| Programmazione | CCD colorato | ||
| Collegamento esterno | USB | ||
| Kit per il router | Tagliatore di fresatura,φ0,8~φ3,0 rotazione a sinistra, acciaio di tungsteno di stagno | ||
| Fornitore di alimentazione | 380 V | ||
| Potenza della macchina | 2000 W | ||
| Dimensioni del raccoglitore di polvere | 600*470*730 mm | ||
| Potenza del raccoglitore di polveri | 2.2Kw,380V | ||
| Pressione dell'aria del raccoglitore di polveri | 4-6 kg/cm3 | ||
| Porta di sicurezza | Porta manuale | ||
| Alarme di errore | - Sì, sì. | ||
| Metodo di programmazione | Autoprogrammazione, fotocamera controllata da tastiera e mouse | ||
