Macchina di saldatura personalizzabile per la stampa a stencil con pin/blocco di supporto magnetico

Dettagli:

Luogo di origine:	CINESE
Marca:	GKG
Certificazione:	CE,TUV,ROHS
Numero di modello:	GSE

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	Negotiation
Imballaggi particolari:	Pacco in legno
Tempi di consegna:	7-15 giorni
Termini di pagamento:	T/T, Western Union, MoneyGram
Capacità di alimentazione:	100 set al mese

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Stampante automatica dello stampino	Altro nome:	Stampatrice della pasta della lega per saldatura
Dimensione del PCB:	50x50~400x340mm	Altezza di trasporto:	900±40mm
Spessore del PCB:	0.4~6mm	Interfaccia I/Ov:	SMEMA

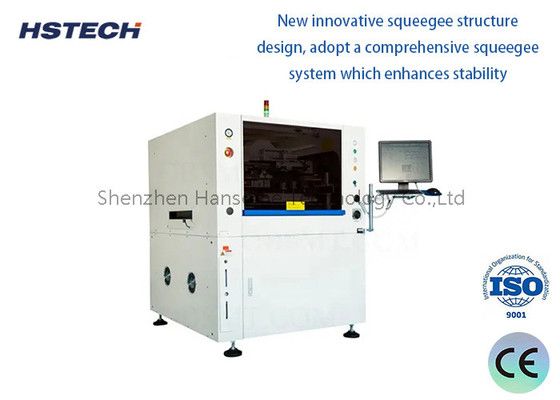

Macchina per la stampa a stencil SMT con saldatura a pasta

Specificità

Modello	GSE
Dimensione del stencil	370x370mm (dimensioni min)
	737x737mm (dimensioni massime)
	20-40 mm ((spessore)
Dimensione massima del PCB	400x340 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Fabbricazione a base di PCB	massima diagonale del PCB pari a 1%
Altezza di trasporto	900±40 mm
Direzione del trasporto	R-R-R
Velocità di trasporto	Max 1500mm/s, può essere regolato
Metodo di trasporto	Una fase
Adeguamento di larghezza	automatico
Interfaccia I/O	SMEMA
Posizionamento dei PCB (metodo di supporto)	Pin magnetico/blocco di supporto/tabella verso l'alto/verso il basso
Sistema di fissaggio dei PCB	Patentato su fissaggio superiore/passaggio laterale
Testa di stampa	Due teste di stampa motorizzate indipendenti
Pressione della spazzatura	0.5 ~ 10 kg (controllo del programma)
Velocità di stampa	6-200 mm/sec
Modalità di stampa	Una volta / due volte
Tipo di squeegee	Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
Sistema di pulizia	Assorbimento di vuoto rafforzato, secco, bagnato, vuoto tre modalità
CCD FOV	8x6 mm
Intervallo di regolazione della macchina	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visione	Guarda verso l'alto/verso il basso Struttura ottica/CCD/Geometria Pattern-match

Specifica dell'intera macchina

Accuratezza di ripetizione della posizione	± 0,01 mm
Accuratezza di stampa	± 0,025 mm
Tempo di ciclo	< 8 secondi
Cambiamento di prodotto	vecchio:<3 minuti, nuovo:<5 minuti
Fornitura d'aria	4~6 kgf/cm
Fornitore di alimentazione	AC:220±10%,50/60HZ, 2,5 kW
Metodo di controllo	PC
Sistema di funzionamento	Windows XP/Win7
Dimensioni della macchina	1158 ((L) x 1362 ((W) x 1463 (H) mm
Peso della macchina	Circa 1000 kg.

Caratteristiche

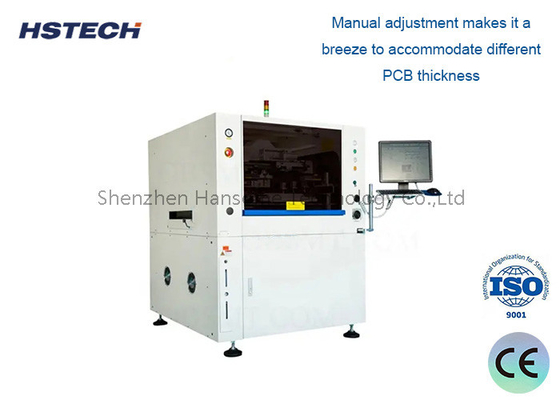

1Stabile e facile da regolare, può regolare rapidamente l'altezza del pin jack di PCB di spessore diverso.

2Sistema di pulizia: sistema di pulizia GKG dotato di tre metodi di pulizia: lavaggio a secco, lavaggio a umido, vuoto.

Può anche essere pulito manualmente se il cliente non ha bisogno di utilizzare la pulizia automatica per ridurre il tempo di pulizia e migliorare l'efficienza della produzione.Il nuovo sistema di pulizia assicura il pieno contatto con lo stencil, una maggiore aspirazione a vuoto può eliminare efficacemente la pasta rimanente

nella maglia, che può ottenere un'efficace funzione di pulizia automatica.La parte CCD e il sistema di inclinazione c sono separati, quando il CCD funziona, la parte CCD

si muovono in modo indipendente per ridurre il carico del servomotore e migliorare la velocità e la precisione della macchina.

3, sistema di immagine e ottica. Utilizzando una luce ad anello uniforme e una luce coassiale ad alta luminosità, con funzione di regolazione della luminosità promessa,allora tutti i tipi di punti di segno possono essere ben riconosciuti (compresi i punti di segno robusto), applicabile al rivestimento di stagno, al rame, al rivestimento d'oro, alla spruzzatura di stagno, al FPC e ad altri tipi di PCB con diversi colori.

4, sistema di fissaggio del telaio a maglia in acciaio ad alta adattabilità.

linea di produzione.

5, utilizzando l'interfaccia operativa Windows XP/win7, con buona funzione di dialogo uomo-macchina,e facile per l'operatore rapidamente familiarizzato con l'operazione soprattutto quando si fa effetto di navigazione del file di programmazione. facile da cambiare interfaccia cinese/inglese, con registro operativo, registro di errore / auto-diagnosi del guasto / istante di analisi del guasto / allarme luminoso e altre funzioni.

6, test e analisi della qualità della stampa in pasta 2D, in grado di ispezionare il cambio, la pasta insufficiente, i difetti mancanti e di collegamento e altri difetti per garantire la qualità della stampa.
