La macchina per la saldatura con pasta di stampa ad alta precisione per 03015 0,25 pitch Componenti

Marchio:	GKG
Numero di modello:	G9+
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,TUV,ROHS

Nome del prodotto:

Macchine per la stampa di pasta di saldatura di fascia alta

Altro nome:

stampatrice automatica dello schermo

Dimensione del PCB:

50x50~450x340 mm

Altezza di trasporto:

900±40mm

Pressione dell'aria:

³ di 4-6kgf/cm

Spessore del PCB:

0.4-6mm

Peso massimo del bordo:

5 kg

Peso della macchina:

1000 kg

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

Stampatrice automatica di pasta di saldatura per il sistema MES industriale 4.0

Specificità

Modello	G9+
Dimensione massima del PCB	450x340 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Peso massimo della tavola	5 kg
Altezza di trasporto	900±40 mm
Dislivello dei bordi della tavola	2.5 mm
Altezza della tavola	15 mm
Direzione del trasporto	R-R-R
Velocità di trasporto	massimo 1500 mm/s, programma di controllo
Metodo di trasporto	Una fase
Adeguamento di larghezza	automatico
Interfaccia I/O	SMEMA
Posizionamento dei PCB (metodo di supporto)	Pin magnetico/blocco di supporto/tabella manuale verso l'alto/verso il basso
Sistema di fissaggio dei PCB	Patentato sopra la pinza superiore
	Clamping laterale
	Funzione di assorbimento
Stampa immediata	0-20 mm
Modalità di stampa	una volta/due volte
Velocità di stampa	10-200 mm/sec
Modalità di stampa	Una volta / due volte
Tipo di squeegee	Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
Pressione di stampa	0.5-10 kg
Dimensione del telaio del modello	470370mm~737737mm ((spessore 20-40mm)
Sistema di pulizia	Sistema di pulizia a gocce tipo pioggia
	Assorbimento di vuoto rinforzato
	Asciutto, bagnato sotto vuoto tre modalità
	Pulizia avanti e indietro
CCD FOV	10x8 mm
Tipi di marchi fiduciari	Forma standard del marchio fiduciario
	Pad
	Buco
Sistema di telecamere	Struttura ottica di ricerca verso l'alto/basso
	Telecamera digitale CCD
	Corrispondenza del modello geometrico

Caratteristiche

1, sistema digitale CCD, completamente nuovo sistema di percorso ottico, luce circolare uniforme e alta luminosità della sorgente luminosa coassiale.consentendo di riconoscere facilmente punti di marcia diversi (compresi punti di marcatura irregolari), come ad esempio il rivestimento in stagno, rivestimento in rame, rivestimento in argento, saldatura ad aria calda, FPC e vari tipi di PCB di colore diverso.

2, regolazione dello spessore del PCB ad alta precisione, struttura estremamente affidabile con movimento XY stabile. regolazione manuale rende facile adattarsi a diversi spessori del PCB.

3"Sistema di posizionamento del binario di guida, nEw Pattern guide rail ban staccabile, programmabile pinza laterale flessibile, specifica per FPC, PCB warpage, eseguire un dispositivo di pinza piastra unica.Attraverso la programmazione del software può allungare automaticamente e ritirare il pickness PCB non interessato.

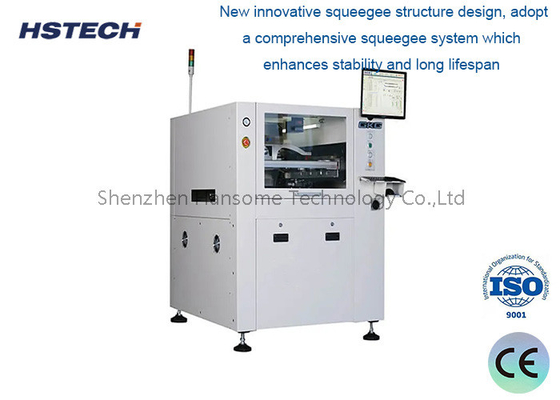

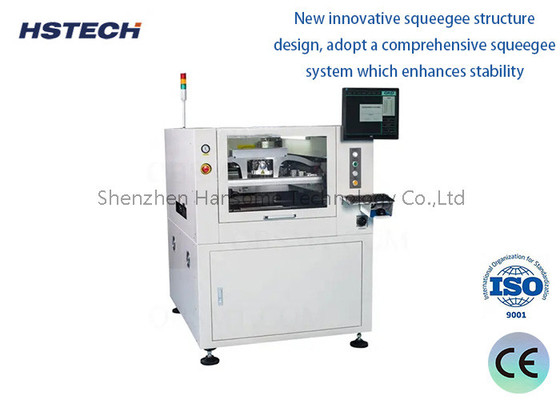

4, nuova struttura innovativa di squeegee design, adottare un sistema di squeegee completo che migliora la stabilità e la lunga durata.

5, la pulizia con stencil ad alta velocità, la struttura di pulizia a distribuzione verso il basso impedisce con successo l'apertura intasata (che è sempre la causa principale di una pulizia inefficace).La lunghezza del solvente distribuito può anche essere facilmente modificata con il controllo del software.

6, Nuova interfaccia multifunzione, semplicità, chiara comprensione, user friendly.

Abbiamo non solo macchine e attrezzature SMT, ma anche molte parti di macchine. Siamo fornitori di parti e attrezzature di macchine SMT. come Feeder,Nozzle,PCB board turnover cart,SMT grease,Miscelatore di pasta di saldatura, contatore SMD, sensore laser, filtro, KIC termoprofilo, servomotore e così via.
