Valvola piezo PUR con modulo di riscaldamento dell'ugello per larghezza di linea di 0,17 mm e design modulare

Marchio:	HSTECH
Numero di modello:	HS-YD-PUR30CC
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Unione Occidentale
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Valvola piezo PUR

Applicazione:

Collegamento e sigillamento delle conchiglie dei telefoni cellulari

Peso:

15 kg

Materiale a contatto con fluido:

Acciaio inossidabile 303, acciaio speciale

Dimensione dell'ingresso fluido:

connettore Luer

Intervallo di viscosità applicabile:

0-20000cps

Imballaggi particolari:

Imballaggio in cartone

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Valvola piezoelettrica PUR con larghezza della linea da 0

17 mm

Valvola piezoelettrica del modulo di riscaldamento degli ugelli

Descrizione del prodotto

Modulo di riscaldamento a ugello PUR Piezo Valve

Soluzione di distribuzione avanzata con capacità di larghezza di linea minima di 0,17 mm per applicazioni adesive di precisione

Principio e controllo

Valvola piezo PUR

Costruzione modulare composta da moduli di riscaldamento a canna, tappo pressurizzato, coperchio di riscaldamento a ugello, corridore, corpo della valvola e di dissipazione del calore
Modulo di riscaldamento in barile con controllo della temperatura per il riscaldamento iniziale del gel
Modulo di tappo pressurizzato per sigillamento del barile e controllo della pressione
Il modulo di dissipazione del calore riduce la temperatura del corpo della valvola e il rumore operativo
La progettazione modulare separa i moduli del corridore a contatto con gel dai componenti del corpo della valvola non a contatto
I moduli a corridoio intercambiabili si adattano a varie esigenze di distribuzione
Intervallo di diametro dell'ugello: da 0,03 mm a 0,80 mm in configurazioni a getto piatto, ago e estensione
La manutenzione regolare comprende la pulizia ad ultrasuoni dei moduli del corridore con adeguati strumenti di pulizia degli ugelli

Controller di valvola piezo

Controllo touch screen con comunicazione 485 per il funzionamento delle valvole e del sistema di distribuzione
L'interfaccia grafica visualizza in modo intuitivo i componenti di distribuzione e le funzioni di controllo
Il riscaldamento a ugello a uno stadio mantiene la temperatura ottimale del gel per le prestazioni

Riscaldamento da ugello e tamburo

Il sistema di riscaldamento in due fasi precalda gli ugelli a temperatura ottimale prima di distribuire
Il mantenimento costante della temperatura al barile e all'ugello garantisce prestazioni ottimali del gel

Specificità

Modello	HS-YD-PUR30CC	HS-YD-PUR300CC
Dimensione (LWH)	120 mm50 mm140 mm	Vedi disegno allegato
Peso	0.75 kg	1500 g
Materiale a contatto con fluido	Acciaio inossidabile 303, acciaio speciale	Acciaio inossidabile 303, acciaio speciale
Dimensioni dell'entrata del fluido	connettore Luer	connettore Luer
Assemblaggio dell'ago	Materiale resistente all'usura in acciaio di tungsteno Φ0,6-Φ3,0 mm	Materiale resistente all'usura in acciaio di tungsteno Φ0,6-Φ2,1 mm
Assemblaggio dell'ugello	Materiale resistente all'usura in acciaio di tungsteno Φ0,03~0,8 mm	Materiale resistente all'usura in acciaio di tungsteno Φ0,05~0,3 mm
Sistema di riscaldamento	20 ̊ 220°C	20 ̊ 220°C
Sottili di liquido	Materiale resistente alle alte temperature	Materiale resistente alle alte temperature
Intervalli di manutenzione per i gruppi di guarnizioni	20,000,000 cicli	20,000,000 cicli
Frequenza massima di somministrazione	1000 Hz (frequenza massima istantanea 1500 Hz)	1000 Hz (frequenza massima istantanea 1500 Hz)
Potenza massima di trazione	100%	100%
Tipo di colla utilizzata	PUR adesivo a fusione a caldo con imballaggio in cilindro in alluminio da 300CC	PUR adesivo a fusione a caldo con imballaggio in cilindro in alluminio da 300CC
Intervallo di viscosità applicabile	0-20000cps	0-20000cps
Intervallo di temperatura del fluido	80 ̊220°C	20 ̊ 220°C

Caratteristiche e vantaggi del prodotto

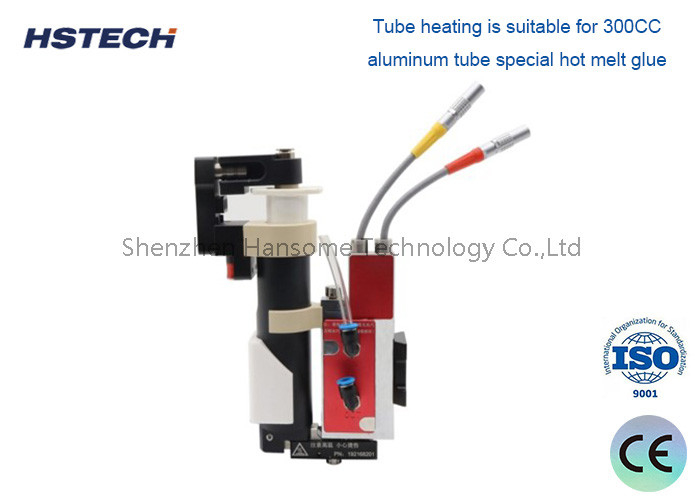

Riscaldamento del tubo compatibile con adesivo ad fusione a caldo specializzato per tubi in alluminio da 300CC
La progettazione modulare consente una facile sostituzione delle parti e una semplificazione del debug
Distribuzione di precisione con precisione del volume fino a 0,3 nL e consistenza del 98%
Larghezza minima di linea di 0,17 mm e capacità di diametro di punto di 0,15 mm
Compatibile con qualsiasi piattaforma di movimento disponibile sul mercato

Campi di applicazione

Collegamento e sigillamento delle conchiglie dei telefoni cellulari
Incapsulamento delle batterie di nuova energia
Collegamento e tenuta degli schermi touch per prodotti elettronici
Incapsulazione di altoparlanti e ricevitori per telefoni cellulari
Incapsulazione di cuffie e casco audio di fascia alta
Incapsulazione dei moduli di identificazione delle impronte digitali
