Luogo di origine: | Cina |
Marca: | HSTECH |
Certificazione: | CE |
Numero di modello: | HS-GSE |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Pacco in legno |
Tempi di consegna: | 7~9 giorni lavorativi |
Termini di pagamento: | T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100 set al mese |
Nome del prodotto: | Stampante automatica dello stampino | Garanzia: | 1 anno |
---|---|---|---|
Controllo: | touch screen | Marchio del relè: | Schneider |
Interruttore optoelettronica: | OMRON | Materiale: | Leghe di alluminio |
Condizione: | Nuovo | Segnale: | SMEMA |
Applicazione: | Assemblea elettronica | Colore: | Argioli |
Sistema di controllo: | PLC | OEM/ODM: | Disponibile |
Consumo di energia: | 200 W | Tipo: | Automazione |

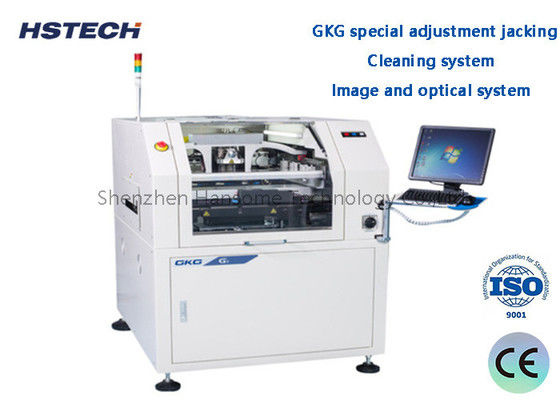

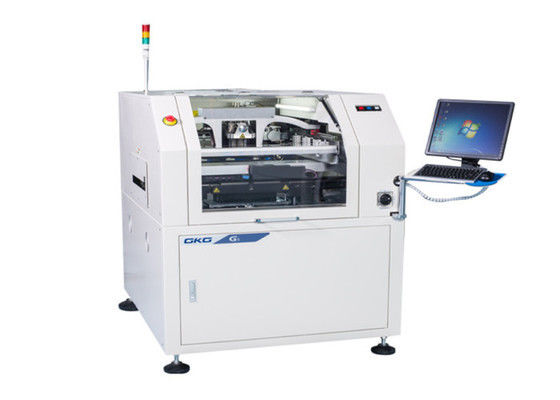

Prova e analisi della qualità della stampa 2D con incolla con Windows XP/Win7 Interfaccia operativa Stensil automatica
Caratteristiche
1Stabile e facile da regolare, può regolare rapidamente l'altezza del pin jacking di PCB di spessore diverso.
Modello | G5 |
Dimensione del stencil | 370x370mm (dimensioni min) |
737x737mm (dimensioni massime) | |
20-40 mm ((spessore) | |
Dimensione massima del PCB | 400x340 mm |
Dimensione minima del PCB | 50x50 mm |
Spessore del PCB | 0.4-6 mm |
Fabbricazione a base di PCB | massima diagonale del PCB pari a 1% |
Altezza di trasporto | 900±40 mm |
Direzione del trasporto | R-R-R |
Velocità di trasporto | Max 1500mm/s, può essere regolato |
Metodo di trasporto | Una fase |
Adeguamento di larghezza | automatico |
Interfaccia I/O | SMEMA |
Posizionamento dei PCB (metodo di supporto) | Pin magnetico/blocco di supporto/tabella verso l'alto/verso il basso |
Sistema di fissaggio dei PCB |
Patentato su fissaggio superiore/passaggio laterale
|
Testa di stampa |
Due teste di stampa motorizzate indipendenti
|
Pressione della spazzatura
|
0.5 ~ 10 kg (controllo del programma)
|
Velocità di stampa
|
6-200 mm/sec
|
Modalità di stampa
|
Una volta / due volte
|
Tipo di squeegee
|
Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
|
Sistema di pulizia
|
Assorbimento di vuoto rafforzato, secco, bagnato, vuoto tre modalità
|
CCD FOV
|
8x6 mm
|
Intervallo di regolazione della macchina |
X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
|
Visione |
Guarda verso l'alto/verso il basso Struttura ottica/CCD/Geometria Pattern-match
|
Specifica dell'intera macchina
Accuratezza di ripetizione della posizione
|
± 0,01 mm
|
Accuratezza di stampa
|
± 0,025 mm
|
Tempo di ciclo
|
< 8 secondi
|
Cambiamento di prodotto
|
vecchio:<3 minuti, nuovo:<5 minuti |
Fornitura d'aria
|
4~6 kgf/cm
|
Fornitore di alimentazione |
AC:220±10%,50/60HZ, 2,5 kW
|
Metodo di controllo | PC |
Sistema di funzionamento |
Windows XP/Win7
|
Dimensioni della macchina
|
1140 ((L) x 1364 ((W) x 1404 (H) mm
|
Peso della macchina
|
Circa 1000 kg. |
