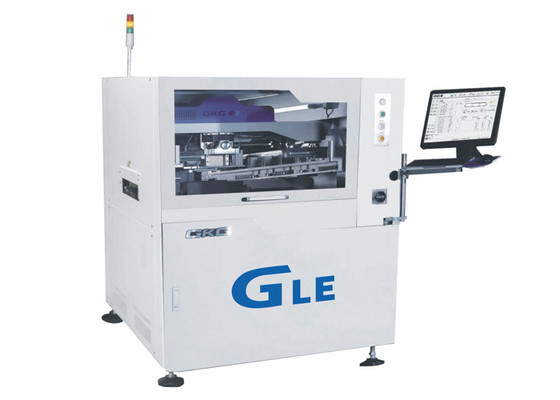

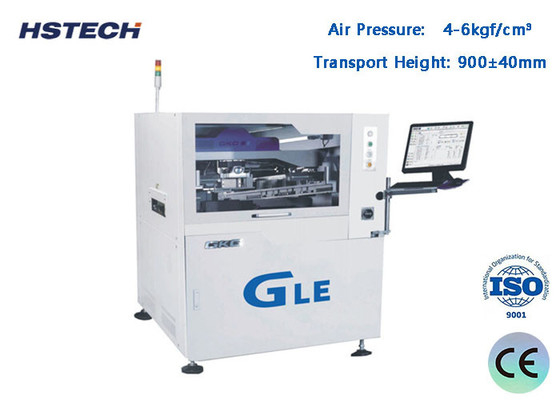

Macchina per la stampa di stencil a pasta di saldatura SMT 0,3 passo CCD Fotocamera digitale ad alta precisione Stampa di pasta di saldatura automatica

Dettagli:

Luogo di origine:	Cina
Marca:	GKG
Certificazione:	CE,TUV,ROHS
Numero di modello:	gle

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	Negotiation
Imballaggi particolari:	Pacco in legno
Tempi di consegna:	7-15 giorni
Termini di pagamento:	T/T, Western Union, MoneyGram
Capacità di alimentazione:	100 set al mese

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Stampante automatica della pasta della lega per saldatura	Altro nome:	stampatrice automatica dello schermo
Dimensione del PCB:	50x50~510x510 mm	Altezza di trasporto:	900±40mm
Pressione dell'aria:	³ di 4-6kgf/cm	Interfaccia I/Ov:	SMEMA

Precisione 01005 0,3 pitch CCD Fotocamera digitale SMT

Introduzione

GLE Automatic solder paste printing machine è una macchina di fascia alta per applicazioni SMT su larga scala.0.3 pitch e altre differenze, alta precisione e velocità.

Specificità

Modello	GLE
Dimensione massima del PCB	510x510 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Peso massimo della tavola	5 kg
Altezza di trasporto	900±40 mm
Dislivello dei bordi della tavola	2.5 mm
Altezza della tavola	23 mm
Direzione del trasporto	R-R-R
Velocità di trasporto	massimo 1500 mm/s, programma di controllo
Metodo di trasporto	Una fase
Adeguamento di larghezza	automatico
Interfaccia I/O	SMEMA
Posizionamento dei PCB (metodo di supporto)	Pin magnetico/blocco di supporto/tabella verso l'alto/verso il basso
Sistema di fissaggio dei PCB	Patentato sopra la pinza superiore
	Clamping laterale
	Funzione di assorbimento
Stampa immediata	0-20 mm
Modalità di stampa	una volta/due volte
Velocità di stampa	10-200 mm/sec
Modalità di stampa	Una volta / due volte
Tipo di squeegee	Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
Pressione di stampa	0.5-10 kg
Dimensione del telaio del modello	470370mm~737737mm
Sistema di pulizia	Sistema di pulizia a gocce tipo pioggia
	Assorbimento di vuoto rinforzato
	Asciutto, bagnato sotto vuoto tre modalità
CCD FOV	10x8 mm
Tipi di marchi fiduciari	Forma standard del marchio fiduciario
	Pad
	Buco
Sistema di telecamere	Struttura ottica di ricerca verso l'alto/basso
	Telecamera digitale CCD
	Corrispondenza del modello geometrico

Performance della macchina

Modello	GLE
Precisione di ripetizione della posizione	± 12,5um@6,CPK≥2.0
Precisione di stampa	±20um@6,CPK≥2.0
Tempo del ciclo di stampa	< 7,5 secondi
Sulla base del sistema di prova di terze parti ((CTQ) verificare la precisione di ripetizione della posizione di stampa effettiva della pasta di saldatura

Specifica dell'intera macchina

Fornitore di alimentazione	AC:220±10%,50/60HZ, 3,0 kW
Pressione dell'aria	4~6 kgf/cm2
Consumo d'aria	circa 5L/min
Temperatura di funzionamento	-20°C~+45°C
Umidità di esercizio	30%~60%
Dimensioni della macchina(senza luce della torre)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Peso della macchina	Circa 1100 kg.

Caratteristiche

1Stabile e facile da regolare, può regolare rapidamente l'altezza del pin jacking di PCB di spessore diverso.

2Sistema di pulizia: sistema di pulizia GKG dotato di tre metodi di pulizia: lavaggio a secco, lavaggio a umido, vuoto.Può anche essere pulito manualmente se il cliente non ha bisogno di utilizzare la pulizia automatica per ridurre il tempo di pulizia e migliorare l'efficienza della produzione.

Il nuovo sistema di pulizia assicura il pieno contatto con lo stencil, aumento dell'aspirazione a vuoto può efficacemente eliminare la pasta rimanentenella maglia, che può ottenere una funzione di pulizia automatica efficace.

La parte CCD e il sistema di inclinazione c sono separati, quando il CCD funziona, la parte CCDsi muovono in modo indipendente per ridurre il carico del servomotore e migliorare la velocità e la precisione della macchina.

3, sistema di immagine e ottica. Utilizzando una luce ad anello uniforme e una luce coassiale ad alta luminosità, con funzione di regolazione della luminosità promessa,allora tutti i tipi di punti di segno possono essere ben riconosciuti (compresi i punti di segno robusto), applicabile al rivestimento di stagno, al rame, al rivestimento d'oro, alla spruzzatura di stagno, al FPC e ad altri tipi di PCB con diversi colori.

4, sistema di fissaggio di telaio in maglia di acciaio ad alta adattabilità.linea di produzione.

5, utilizzando l'interfaccia operativa Windows XP/win7, con buona funzione di dialogo uomo-macchina,e facile per l'operatore rapidamente familiarizzato con l'operazione soprattutto quando si fa effetto di navigazione del file di programmazione. facile da cambiare interfaccia cinese/inglese, con registro operativo, registro di errore / auto-diagnosi del guasto / istante di analisi del guasto / allarme luminoso e altre funzioni.

6, New Pattern guide rail ban staccabile, programmabile pinza laterale flessibile, specifica per FPC, PCB warpage, eseguire un dispositivo di pinza piastra unica.Attraverso la programmazione del software può allungare automaticamente e ritirare il pickness PCB non interessato.
