XP Win7 stampante di pasta a saldatura automatica per applicazioni SMT su larga scala

Marchio:	GKG
Numero di modello:	gle
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union,
Capacità di approvvigionamento:	50 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,TUV,ROHS

Nome del prodotto:

Stampante automatica della pasta della lega per saldatura

altro nome:

stampatrice automatica dello schermo

Dimensioni del circuito stampato:

50x50~510x510 mm

Altezza del trasporto:

900±40mm

Pressione dell'aria:

³ di 4-6kgf/cm

Interfaccia I/Ov:

Smema

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

50 serie al mese

Descrizione del prodotto

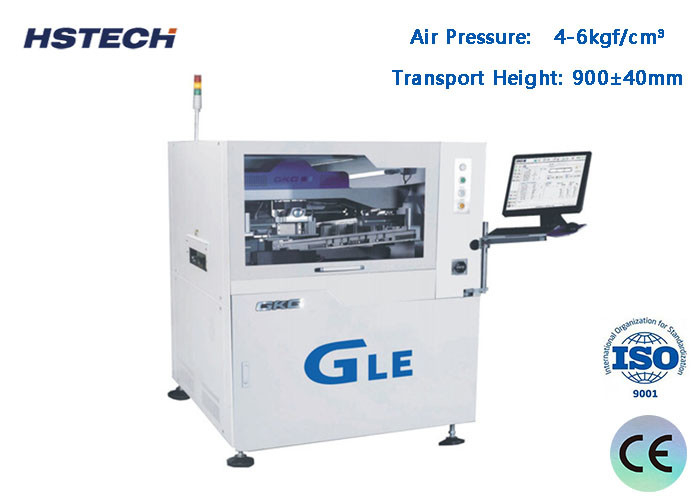

XP win7 Stampante automatico di saldatura per applicazioni SMT su larga scala

Introduzione

GLE Automatic solder paste printing machine è una macchina di fascia alta per applicazioni SMT su larga scala.0.3 pitch e altre differenze, alta precisione e velocità.

Specificità

Modello	GLE
Dimensione massima del PCB	510x510 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Peso massimo della tavola	5 kg
Altezza di trasporto	900±40 mm
Dislivello dei bordi della tavola	2.5 mm
Altezza della tavola	23 mm
Direzione del trasporto	R-R-R
Velocità di trasporto	massimo 1500 mm/s, programma di controllo
Metodo di trasporto	Una fase
Adeguamento di larghezza	automatico
Interfaccia I/O	SMEMA
Posizionamento dei PCB (metodo di supporto)	Pin magnetico/blocco di supporto/tabella verso l'alto/verso il basso
Sistema di fissaggio dei PCB	Patentato sopra la pinza superiore
	Clamping laterale
	Funzione di assorbimento
Stampa immediata	0-20 mm
Modalità di stampa	una volta/due volte
Velocità di stampa	10-200 mm/sec
Modalità di stampa	Una volta / due volte
Tipo di squeegee	Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
Pressione di stampa	0.5-10 kg
Dimensione del telaio del modello	470370mm~737737mm
Sistema di pulizia	Sistema di pulizia a gocce tipo pioggia
	Assorbimento di vuoto rinforzato
	Asciutto, bagnato sotto vuoto tre modalità
CCD FOV	10x8 mm
Tipi di marchi fiduciari	Forma standard del marchio fiduciario
	Pad
	Buco
Sistema di telecamere	Struttura ottica di ricerca verso l'alto/basso
	Telecamera digitale CCD
	Corrispondenza del modello geometrico

Performance della macchina

Modello	GLE
Precisione di ripetizione della posizione	± 12,5um@6,CPK≥2.0
Precisione di stampa	±20um@6,CPK≥2.0
Tempo del ciclo di stampa	< 7,5 secondi
Sulla base del sistema di prova di terze parti ((CTQ) verificare la precisione di ripetizione della posizione di stampa della pasta di saldatura effettiva

Specifica dell'intera macchina

Fornitore di alimentazione	AC:220±10%,50/60HZ, 3,0 kW
Pressione dell'aria	4~6 kgf/cm2
Consumo d'aria	circa 5L/min
Temperatura di funzionamento	-20°C~+45°C
Umidità di esercizio	30%~60%
Dimensioni della macchina (senza luce della torre)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Peso della macchina	Circa 1100 kg.

Caratteristiche

Piattaforma speciale GKG per la regolazione del jack.Stabile e facile da regolare, può regolare rapidamente l'altezza del jack del pin di PCB di spessore diverso.
Sistema di pulizia: sistema di pulizia GKG dotato di tre metodi di pulizia: lavaggio a secco, lavaggio a umido, vuoto.Può anche essere pulito manualmente se il cliente non ha bisogno di utilizzare la pulizia automatica per ridurre il tempo di pulizia e migliorare l'efficienza della produzioneIl nuovo sistema di pulizia garantisce il pieno contatto con lo stencil, l'aumento della aspirazione al vuoto può eliminare efficacemente la pasta rimanente nella maglia,che può ottenere una funzione di pulizia automatica efficaceLa parte CCD e il sistema di inclinazione c sono separati, quando il CCD funziona, la parte CCD si muove indipendentemente per ridurre il carico del servomotore e migliorare la velocità e la precisione della macchina.
Utilizzando una luce a anello uniforme e una luce coassiale ad alta luminosità, con funzione di regolazione della luminosità,allora tutti i tipi di punti di segno possono essere ben riconosciuti (compresi i punti di segno robusto), applicabile al rivestimento di stagno, al rame, al rivestimento d'oro, allo spruzzo di stagno, al FPC e ad altri tipi di PCB con diversi colori.
Sistema di fissaggio a maglia in acciaio ad alta adattabilità, in grado di stampare tutti i tipi di cornici per schermi e cambiare rapidamente la linea di produzione modulare.
Utilizzando l'interfaccia operativa Windows XP/win7, con buona funzione di dialogo uomo-macchina,e facile per l'operatore rapidamente familiarizzato con l'operazione soprattutto quando si fa effetto di navigazione del file di programmazione. facile da cambiare interfaccia cinese/inglese, con registro operativo, registro di guasti / autodiagnosi di guasti / istante di analisi di guasti / allarme luminoso e altre funzioni.
Nuovo modello di guida ban rail smontabile, programmabile pinza laterale flessibile, specifica per FPC, PCB warpage, eseguire un dispositivo di placca di fissaggio unico.Attraverso la programmazione del software può allungare automaticamente e ritirare la picnicità del PCB non interessato.
