| Luogo di origine: | Cina |
| Marca: | HSTECH |
| Certificazione: | CE,TUV |
| Numero di modello: | HS-CC300 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Cassa di legno, con schiuma all'interno |
| Tempi di consegna: | 10-20 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100 set al mese |
| Nome del prodotto: | Macchina per rivestimento selettivo 3 assi | Asse: | 3 assi o 5 assi |
|---|---|---|---|
| Fornitore di alimentazione: | AC220V/110V | Altezza di trasporto: | 920±20mm |
| Peso della macchina: | 600 kg | Dimensione della macchina: | 1060x1200x1700 mm |

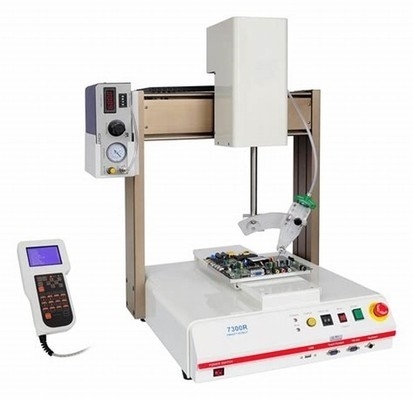

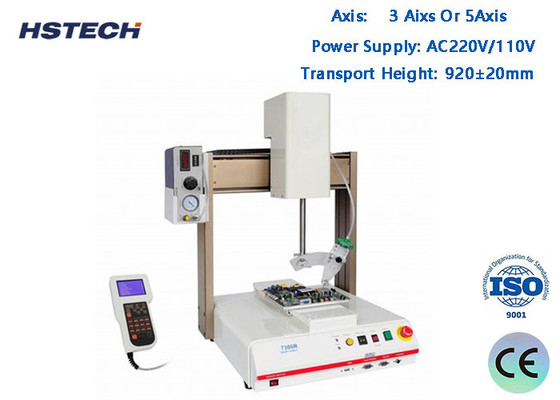

Macchina di rivestimento conformile selettivo automatico per PCBA SMT Backstage Process
Introduzione del prodotto
1La piattaforma di azionamento dell'asse X, Y e Z adotta una vite a sfera di precisione con servomotore Fuji.
2• ottenere un rivestimento selettivo per vari tipi di PCB.
3Linea retta, cerchio, rivestimento ad arco e distribuzione.
4. Può efficacemente e uniformemente rivestire il bordo dei componenti, eliminando l'effetto ombra spray.
5Precisione: ±0,02 mm.
6Con alta velocità, alta affidabilità, alta stabilità del sistema di trasmissione e controllo.
7. 2 valvole possono scambiare automaticamente l'azione di spruzzo e rivestimento, per ottenere un processo di rivestimento PCB ad alta densità.
8. Con funzione di regolazione della larghezza automatica intelligente (adatta automaticamente dopo aver inserito la larghezza della scheda).
Specifica della macchina
| Nome del prodotto | Macchine per rivestimento conformi selettivi |
| Modello | HS-CC300 |
| Altezza della trasmissione | 920±20 mm |
| Larghezza del trasportatore | 50-450 mm/o su misura |
| Trasmissione | L a R, o R a L |
| Altezza dei componenti | su e giù massimo 100 mm |
| Dimensione del bordo della scheda PCB | ≥ 5 mm |
| Velocità di trasporto | 0-12000 mm/min |
| Velocità di trazione 3 assi | 800 mm/s |
| Precisione di ripetizione | ± 0,02 mm |
| Programmi di memorizzazione | fino a 1000 |
| Fornitore di alimentazione | AC220/110V |
| Pressione dell'aria | 4 kgf/cm2 |
| Serbatoio di colla | 10L, agitazione manuale |
| Modalità di controllo | Carta di controllo PC+Motion industriale |
| Regolazione della guida lineare | Regolazione intelligente |
| Modalità di programmazione | Insegnamento manuale |
| Porta di comunicazione | SMEMA |
| Fonte di illuminazione | Fonte di illuminazione autoattrezzata |
| Fonte di illuminazione di rilevamento | Automeccanici |
| Software | Windows+software di rivestimento |
| Motore di guida | Motore passo a passo ((2pcs) |
| Modalità di guida a 3 assi | Servomotore + modulo a vite + cilindro elettrico |
| Numero di valvole in gomma | 1 valvola a spruzzo + 1 valvola di somministrazione |
| Larghezza dello spruzzo | 3-20 mm |
| Metodo di spruzzatura | Automazione |
| Potenza totale | 20,6 kW |
| Corpo della macchina | Acciaio inossidabile |
| Peso della macchina | 600 kg |
| Dimensione della macchina | 1060x1200x1700 mm |
