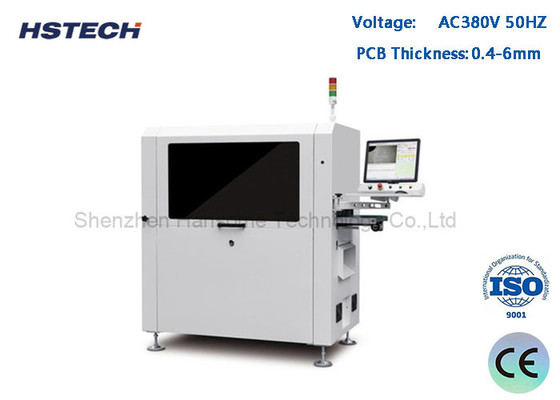

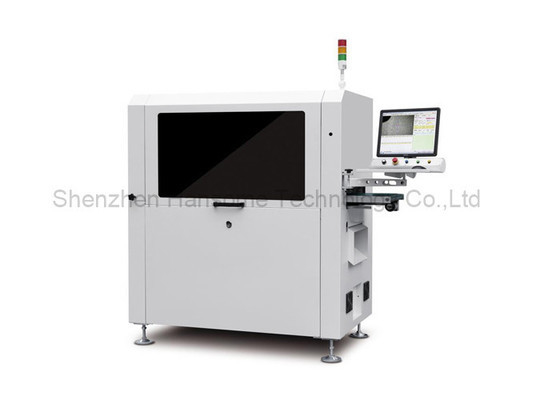

Macchina per il router per il rilevamento del pannello di PCB a vuoto con raccoglitore di polvere Germania Spindle Inline PCBA Router Machine ARX-811

Name: Macchina per il router per il rilevamento del pannello di PCB a vuoto con raccoglitore di polvere Germania Spindle Inline PCBA Router Machine ARX-811
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: ARX-811
Price: 6,005.00 USD
Availability: InStock

Marchio:	HSTECH
Numero di modello:	ARX-811
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union, MoneyGram, D/P
Capacità di approvvigionamento:	50 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Macchina in-linea del router di PCBA

Dimensione del PCB:

50x50~260x340 mm

Spessore del PCB:

0.4-6mm

Fornitore di alimentazione:

AC380V, 50/60HZ

Separazione del corredo:

Macchine di taglio

Garanzia:

1 anno

Imballaggi particolari:

Cassa in legno, protezione da schiuma

Capacità di alimentazione:

50 serie al mese

Descrizione del prodotto

Germania Spindle Vacuum Pick PCB Depaneling Router Machine con raccoglitore di polvere

Introduzione

Questa macchina è una macchina di routing PCBA in linea automatica, utilizzando un taglio di fresatura in acciaio a tungsteno come strumento di spezzatura, lavorare con apparecchiature personalizzate per fissare il PCBA,anche pulire la polvere con un raccoglitore di polvere dopo il taglio, cintura ESD per il trasporto al dispositivo a valle.

Caratteristiche

1- Prendi l'aspirapolvere e posiziona il PCBA.

2, taglio di fondo.

3, taglio di piattaforma doppia.

4Con rilevamento di coltello rotto.

5, collegare la linea di produzione automatica.

6, le statistiche SPC funzionano e corrispondono al sistema ERP.

7, può essere dotato di cambio automatico degli utensili, funzione a prova di esplosione dell'aspirapolvere e volume dell'aria

funzione di monitoraggio.

Specificità

Modello	ARX-811
Dimensione massima del PCB	260x340 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Altezza della trasmissione	900 ± 50 mm
Direzione del trasporto	Da sinistra a destra
Velocità di trasporto	1500 mm/s (massimo) regolabile
Modalità di caricamento	Ferrovia guida per il trasporto di sezione
Regolazione della larghezza del binario	Automazione
Interfaccia di comunicazione	SMEMA
Posizionamento dei PCB	Posizionamento degli apparecchi
Sistema di raccolta	Assorbimento a vuoto
Spindle di taglio/velocità	60,000 rpm/min, marchio tedesco ((facoltativo 100.000 rpm/min, marchio tedesco)
Tipo di raffreddamento	Tipo auto raffreddato
Cambio automatico di utensili	opzionale
Controllo del coltello	- Sì, sì.
Velocità di separazione	5-100 mm/s
Precisione di taglio	± 0,05 mm
Kit di fresatura	φ0,8~φ3,0 posizionamento laterale destro, fusto di acciaio di tungsteno
Precisione di posizionamento ripetuta	± 0,1 mm
Velocità di movimento coordinata	1000 mm/s
Tipo di targa	Unità di trasmissione di cinghia ESD/unità di trasmissione di pannelli di lotti
Raccolta dei rifiuti	Raccolta dei rifiuti
Programmazione delle procedure	GERBER programma di importazione/edizione di disegni attraverso il sistema visivo
Fornitura d'aria	5-8 kg/cm3
Fornitore di alimentazione	AC380V, 50/60Hz, 3 kW
Dimensioni della macchina	1500 x 850 x 1600 mm
Peso	Circa 800 kg

Dimensioni della macchina

Macchina per il router per il rilevamento del pannello di PCB a vuoto con raccoglitore di polvere Germania Spindle Inline PCBA Router Machine ARX-811 0

Dettagli

Collettore di polvere di taglia inferiore.

Macchina per il router per il rilevamento del pannello di PCB a vuoto con raccoglitore di polvere Germania Spindle Inline PCBA Router Machine ARX-811 1

Ottimo sistema CCD con fotocamera, lenti moritex e sorgente luminosa di misura - livello, per supportare la taratura della macchinala compensazione e il posizionamento, con grande stabilità e capacità anti-disturbazione.

Macchina per il router per il rilevamento del pannello di PCB a vuoto con raccoglitore di polvere Germania Spindle Inline PCBA Router Machine ARX-811 2

Scavo per aspirazione a vuoto onnicomponente per la raccolta, la posa, lo scarico e la produzione.

Macchina per il router per il rilevamento del pannello di PCB a vuoto con raccoglitore di polvere Germania Spindle Inline PCBA Router Machine ARX-811 3

Sistema di scarico composito, utilizzato la cintura antistaica ESD per trasportare il prodotto separato sul lato superiore, e il rifiuto viene trasportato sul lato inferiore, risparmiando molto spazio con questo metodo.

Macchina per il router per il rilevamento del pannello di PCB a vuoto con raccoglitore di polvere Germania Spindle Inline PCBA Router Machine ARX-811 4
