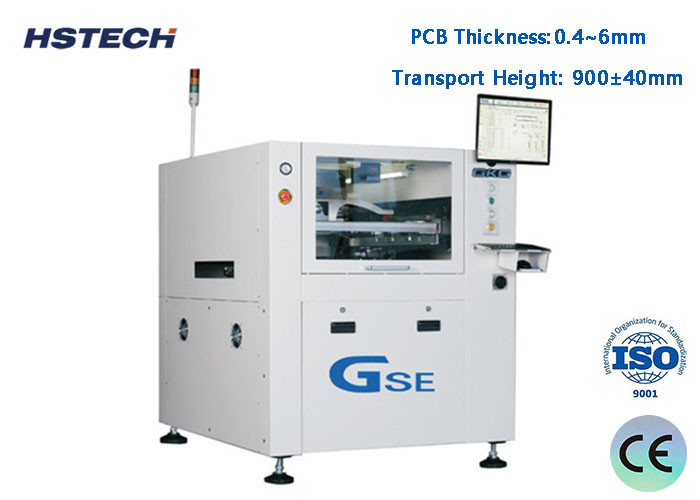

Schneider Touch Screen Automatic Solder Paste Printer per SMT a grande scala

Marchio:	HSTECH
Numero di modello:	HS-GSE
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	50 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Stampante automatica della pasta della lega per saldatura

Garanzia:

1 anno

Controllo:

Dispositivo touch

Marchio del relè:

Schneider

Interruttore optoelettronica:

OMRON

Materiale:

Leghe di alluminio

Condizione:

nuovo

Segnale:

SMEMA

Applicazione:

Assemblea elettronica

Sistema di controllo:

PLC

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

50 serie al mese

Descrizione del prodotto

Schermo tattile Schneider Stampa automatica di pasta di saldatura per SMT su larga scala

Introduzione

GLE Automatic solder paste printing machine è una macchina di fascia alta per applicazioni SMT su larga scala.0.3 pitch e altre spaziature precise, è di alta precisione e alta velocità.

Caratteristiche

1Stabile e facile da regolare, può regolare rapidamente l'altezza del pin jack di PCB di spessore diverso.

2Sistema di pulizia: sistema di pulizia GKG dotato di tre metodi di pulizia: lavaggio a secco, lavaggio a umido, vuoto.Può anche essere pulito manualmente se il cliente non ha bisogno di utilizzare la pulizia automatica per ridurre il tempo di pulizia e migliorare l'efficienza della produzione.Il nuovo sistema di pulizia assicura il pieno contatto con lo stencil, una maggiore aspirazione a vuoto può eliminare efficacemente la pasta rimanente

nella maglia, che può ottenere una funzione di pulizia automatica efficace.La parte CCD e il sistema di inclinazione c sono separati, quando il CCD funziona,La parte CCD si muove indipendentemente per ridurre il carico del servomotore e migliorare la velocità e la precisione della macchina.

3, sistema di immagine e ottica. Utilizzando una luce ad anello uniforme e una luce coassiale ad alta luminosità, con funzione di regolazione della luminosità promessa,allora tutti i tipi di punti di segno possono essere ben riconosciuti (compresi i punti di segno robusto), applicabile al rivestimento di stagno, al rame, al rivestimento d'oro, allo spruzzo di stagno, al FPC e ad altri tipi di PCB con diversi colori.

4, sistema di fissaggio del telaio a maglia in acciaio ad alta adattabilità.

linea di produzione.

5, utilizzando l'interfaccia operativa Windows XP/win7, con buona funzione di dialogo uomo-macchina,e facile per l'operatore rapidamente familiarizzato con l'operazione soprattutto quando si fa l'effetto di navigazione del file di programmazione. facile da cambiare interfaccia cinese/inglese, con registro di funzionamento, registro di guasti / autodiagnosi di guasti / istante di analisi di guasti / allarme luminoso e altre funzioni.

6, test e analisi della qualità della stampa in pasta 2D, in grado di ispezionare il cambio, la pasta insufficiente, i difetti mancanti e di collegamento e altri difetti per garantire la qualità della stampa.

Specificità

Modello	GSE
Dimensione del stencil	370x370mm (dimensioni min)
	737x737mm (dimensioni massime)
	20-40 mm ((spessore)
Dimensione massima del PCB	400x340 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Fabbricazione a base di PCB	massima diagonale del PCB pari a 1%
Altezza di trasporto	900±40 mm
Direzione del trasporto	R-R-R
Velocità di trasporto	Max 1500mm/s, può essere regolato
Metodo di trasporto	Una fase
Adeguamento di larghezza	automatico
Interfaccia I/O	SMEMA
Posizionamento dei PCB (metodo di supporto)	Pin magnetico/blocco di supporto/tabella verso l'alto/verso il basso
Sistema di fissaggio dei PCB	Patentato su fissaggio superiore/passaggio laterale
Testa di stampa	Due teste di stampa motorizzate indipendenti
Pressione della spazzatura	0.5 ~ 10 kg (controllo del programma)
Velocità di stampa	6-200 mm/sec
Modalità di stampa	Una volta / due volte
Tipo di squeegee	Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
Sistema di pulizia	Assorbimento di vuoto rafforzato, secco, bagnato, vuoto tre modalità
CCD FOV	8x6 mm
Intervallo di regolazione della macchina	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visione	Guarda verso l'alto/verso il basso Struttura ottica/CCD/Geometria Pattern-match

Specifica dell'intera macchina

Accuratezza di ripetizione della posizione	± 0,01 mm
Accuratezza di stampa	± 0,025 mm
Tempo di ciclo	< 8 secondi
Cambiamento di prodotto	vecchio:<3 minuti, nuovo:<5 minuti
Fornitura d'aria	4~6 kgf/cm
Fornitore di alimentazione	AC:220±10%,50/60HZ, 2,5 kW
Metodo di controllo	PC
Sistema di funzionamento	Windows XP/Win7
Dimensioni della macchina	1158 ((L) x 1362 ((W) x 1463 (H) mm
Peso della macchina	Circa 1000 kg.

PC Control Solder Paste Machine SMT Stencil Printer Automatic Width Adjustment 0
