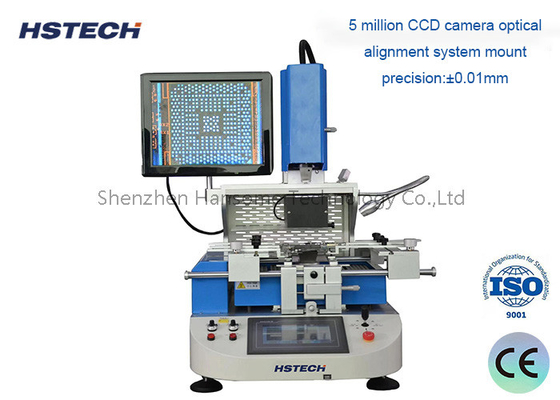

Sistema di allineamento dei colori CCD ad alta precisione con motore a gradini per rilavoro del telefono cellulare BGA

Marchio:	HSTECH
Numero di modello:	HS-700
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Telefono cellulare BGA Rework Station

Garanzia:

1 anno

Controllo:

Dispositivo touch

PLC:

Mitsubishi

Marchio del relè:

Schneider

Interruttore optoelettronica:

OMRON

Materiale:

Leghe di alluminio

Condizione:

nuovo

Spessore:

0.3 - 5 mm

Segnale:

SMEMA

Applicazione:

Assemblea elettronica

Colore:

argento

Sistema di controllo:

PLC

OEM/ODM:

Disponibile

Potenza totale:

2600w

Fornitore di alimentazione:

AC220V

Pressione dell'aria:

4-6 bar

Montaggio dell'accuratezza:

± 0,01 mm

Tipo:

Automazione

Peso:

30 kg

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

5 Modi Motore a gradini CCD Sistema di allineamento del colore Telefono cellulare BGA Stazione di rielaborazione

Specificità

Telefono cellulare BGA Rework Station	Modello:HS-700
Fornitore di energia	AC 100V / 220V ± 10% 50/60Hz
Potenza totale	2600W
Potenza di riscaldamento	Caldaio superiore 1200W (max), caldaio inferiore 1200W (max)
Materiale elettrico	Motore di guida + controllore di temperatura intelligente + touch screen a colori
Controllo della temperatura	sensore K ad alta precisione + controllo a circuito chiuso + termoregulatore indipendente (la precisione può raggiungere ±1°C)
Sensore	1pc
Percorso di localizzazione	supporto per PCB a forma di V + apparecchio universale esterno + luce laser per il centraggio e il posizionamento
Dimensione globale	L450mmW470mmH670mm
Dimensione del PCB	Max 140 mm160 mm Min 5 mm5 mm
Dimensione BGA	Max 50 mm50 mm Min 1 mm1 mm
Spessore del PCB applicabile	0.3 - 5 mm
Precisione di montaggio	± 0,01 mm
Peso della macchina	30 kg
Peso del chip di montaggio	150 g
Modi di lavoro	Quinto: semiautomatico/manuale/scansione/montaggio/saldatura
Utilizzo Riparazione	chip / scheda madre del telefono ecc.

Caratteristiche

1. 5 modalità di lavoro

2. 15'HD monitor LCD

3. 7'HD touch screen a colori

4. motore a passo

5Sistema di allineamento ottico a colori CCD

6.precisione della temperatura entro ±1°C

7.Precisione di montaggio entro ± 0,01 mm

8. Tasso di successo della riparazione: 99% +

9Ricerca e sviluppo indipendenti di controllo a singolo chip

Configurazione principale

1.Cinque modalità di lavoro
2.controllo con microcontrollore sviluppato in modo indipendente
3. motore a passo
4.7.2 pollici touch screen a colori veri
5.Posizionamento della lampada laser a infrarossi6.0allineamento ottico e installazione precisa

Vantaggi

1- Aspirazione e installazione automatiche.

2- Il vuoto integrato pompa di 90° per regolare e installare con precisione l'ugello di aspirazione.

3.Inserito nel dispositivo di prova della pressione, al rilevamento della pressione, la testa di riscaldamento superiore si ferma automaticamente per evitare che PCB e BGA vengano schiacciati.

4- Diversi aspiratori con ugelli diversi per diversi chip.

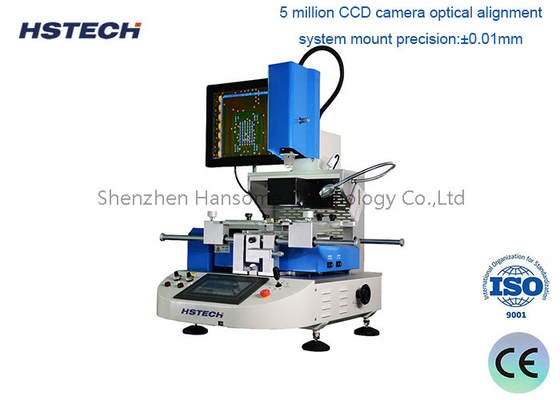

Sistema di allineamento dei colori CCD ad alta precisione con motore a gradini per rilavoro del telefono cellulare BGA 0
